27

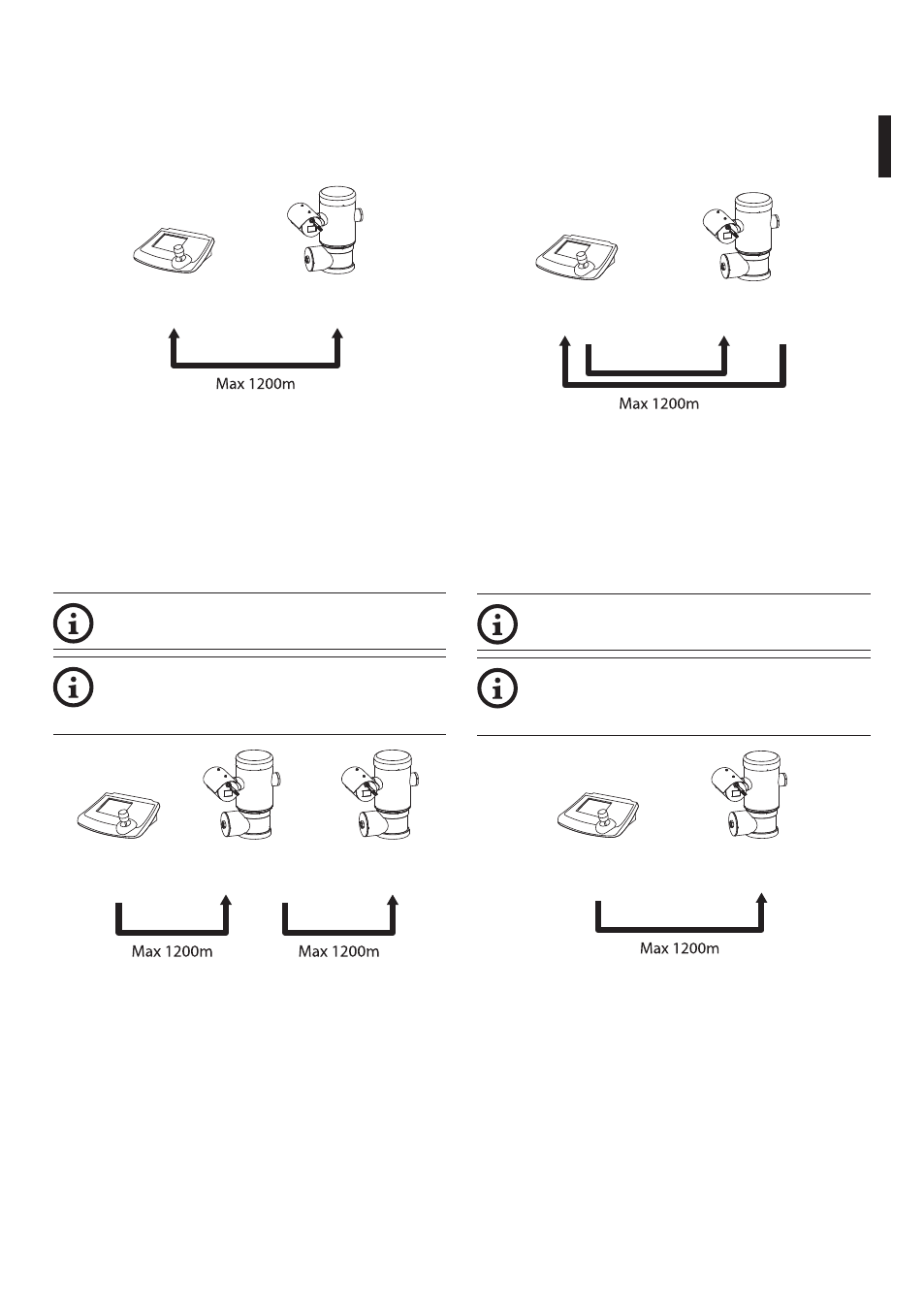

6.1.15.1 Linea RS485 TX/RX bidirezionale
Questo tipo di impostazione permette di ottenere
una comunicazione bidirezionale half-duplex sulla
linea RS485-1.
La linea seriale RS485-2 non è utilizzata.
RS485-1
TX/RX
Tastiera di
controllo
Fig. 38
6.1.15.2 Linea RS485-1 ricezione, linea
RS485-2 ripetizione
Questa impostazione permette di collegare più
dispositivi in cascata. Il segnale viene rigenerato da
ogni unità permettendo di aumentare notevolmente
la distanza totale.
Questa impostazione è utilizzabile solo con
protocolli monodirezionali.
In questa configurazione non è possibile
fare l’aggiornamento del firmware da
remoto.
RS485-1 RS485-1 RS485-2
Tastiera di
controllo
Fig. 39
6.1.15.3 Linea RS422 bidirezionale
Questa impostazione consente la comunicazione in
full duplex secondo lo standard RS422.
La linea RS485-1 è sempre in ricezione (RS422-RX).
La linea RS485-2 è sempre in trasmissione (RS422-TX).
RS485-1 RS485-2
Tastiera di
controllo
Fig. 40
6.1.15.4 Linea RS485 monodirezionale
La prima linea (RS485-1) funzionerà secondo le
impostazioni settate con i dip-switch Indirizzo,
Baudrate e Protocollo.
La linea RS485-2 non è utilizzata.
Questa impostazione è utilizzabile solo con
protocolli monodirezionali.
In questa configurazione non è possibile
fare l’aggiornamento del firmware da
remoto.
RS485-1
Tastiera di
controllo
Fig. 41
