M
anuale di istruzioni - I
taliano - IT
19

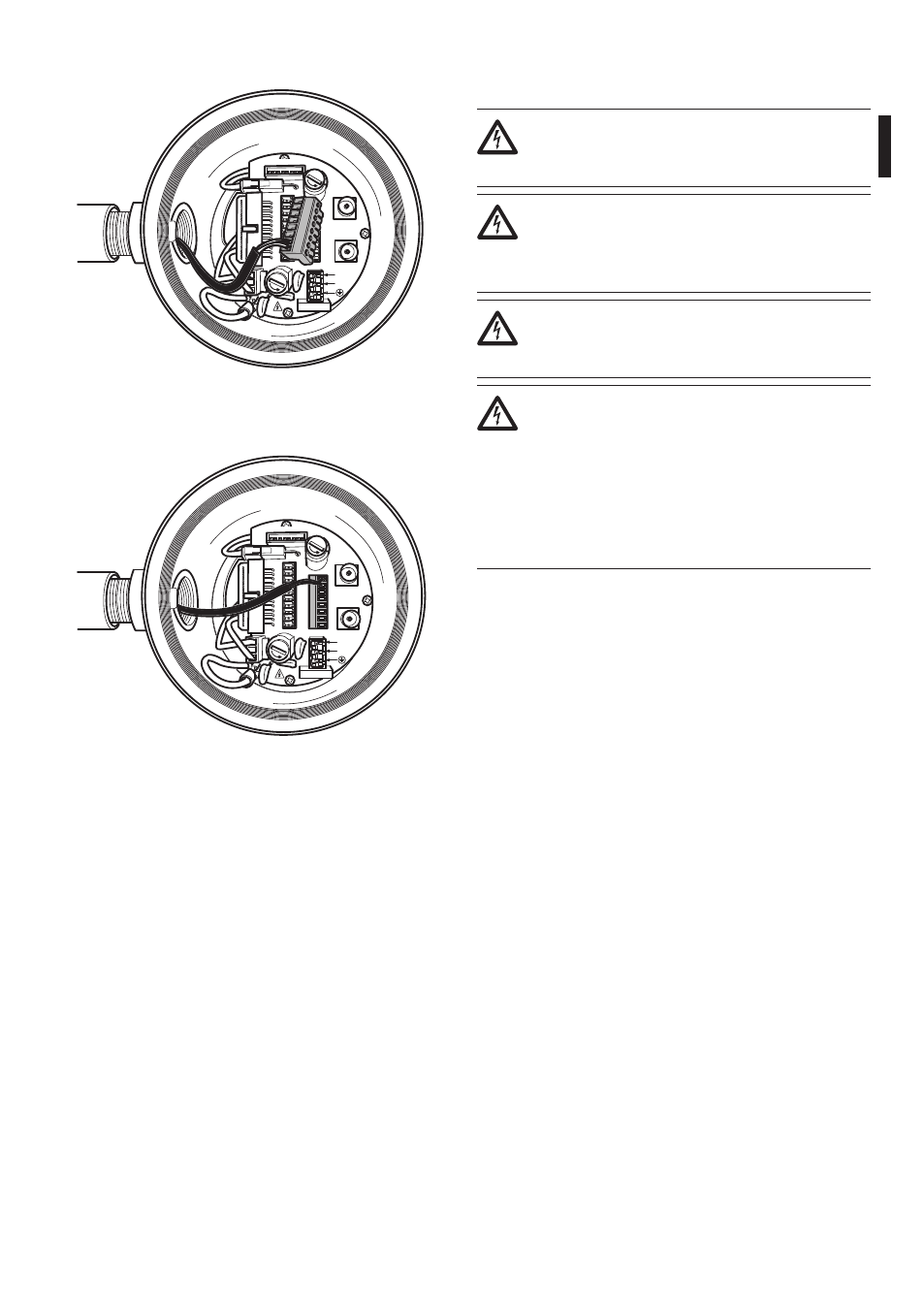

Collegare i cavi al connettore.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
J9
Fig. 16
Inserire il connettore nella scheda.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J9 J6
J2
J3 J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
Fig. 17
6.1.5 Collegamento della linea di
alimentazione
Eseguire sempre le connessioni elettriche in
assenza di alimentazione e con dispositivo
di sezionamento aperto.
All’atto dell’installazione controllare che
le caratteristiche di alimentazione fornita
dall’impianto corrispondano a quelle
richieste dal dispositivo.
Assicurarsi che le fonti di alimentazione
e i cavi di collegamento siano in grado di
sopportare il consumo del sistema.
L’edificio deve avere installato un circuito di
protezione (magnetotermico) bipolare da
15A massimo, che deve essere provvisto di
interruttore bipolare di tipo automatico che
preveda anche la protezione della corrente
di guasto verso terra (magnetotermico +
differenziale) con distanza minima tra i
contatti di 3mm.
Il dispositivo è disponibile in diverse versioni in base
alla tensione di alimentazione: il valore della tensione
è indicato sull’etichetta di identificazione.
Cavi di alimentazione da utilizzare: AWG16 (1,5mm²).
• Cavo di massa tipo TEWN con sezione trasversale
uguale o maggiore a quella dei cavi di fase e
neutro.
• Cavi di fase e neutro tipo TFFN o MTW.
Fare scorrere i cavi di alimentazione lungo il
dispositivo di entrata.
Estrarre dalla scheda connettori il connettore maschio
rimovibile J1. Collegare i cavi elettrici di potenza
seguendo l’etichettatura della polarità indicata (Fig.
18, pagina 20).
