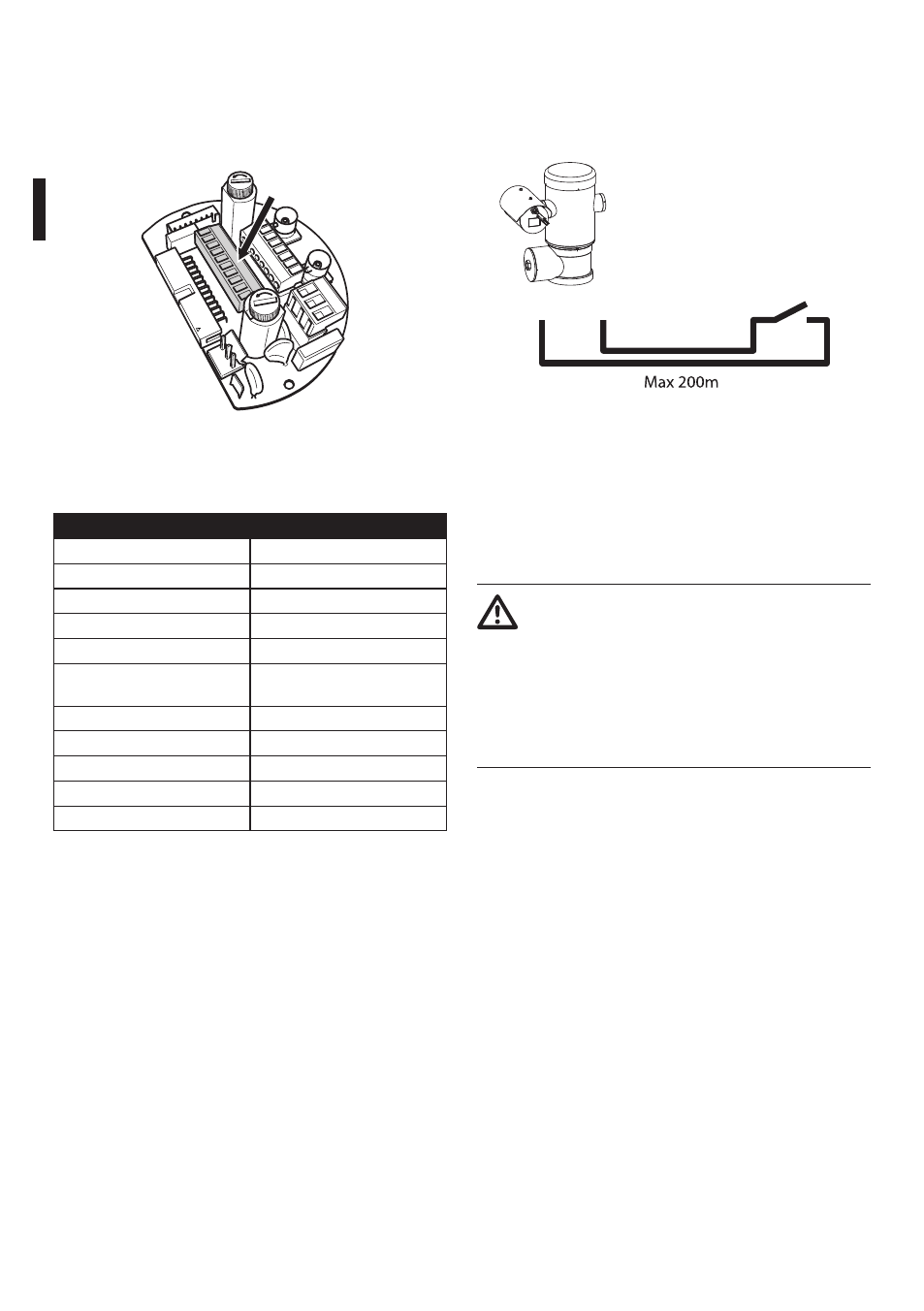

6.1.10 Branchement aux alarmes et aux
relais
Les contacts des alarmes sont présents sur le
connecteur J3.
J3
Fig. 32
L'unité est équipée de 5 alarmes à contact sec et de 2
relais de sortie à contact sec.
BRANCHEMENT DES ALARMES ET DES RELAIS
Terminal Description
RL2 Relais 2 Terminal A
RL2 Relais 2 Terminal B
RL1 Relais 1 Terminal A
RL1 Relais 1 Terminal B
COM A1-A2-A3-A4-A5 alarmes
masse
AL5 Alarme 5 (contact sec)
AL4 Alarme 4 (contact sec)
AL3 Alarme 3 (contact sec)
AL2 Alarme 2 (contact sec)
AL1 Alarme 1 (contact sec)
Tab. 3
Toutes les alarmes ont une portée de 200m pouvant
être obtenue à travers un câble pas blindé avec une
section minimale de 0,25mm² (AWG 30).
• Faire coulisser les câbles des alarmes le long du
dispositif d'entrée.
• Extraire le connecteur femelle amovible J3 de la
carte de connexion et brancher les câbles.
• Puis insérer le connecteur câblé dans le connecteur
J3.
6.1.10.1 Branchement d’alarme avec contact
sec.
En cas d'alarme à contact sec (alarmes AL1, AL2, AL3,
AL4 et AL5), effectuer le branchement suivant :
A1 G
Contact sec
Fig. 33
Le contact sec peut être de type NO (normalement
ouvert) ou encore NC (normalement clos).
Pour de plus amples détails sur la configuration et sur
l’utilisation des alarmes, se référer à le chapitre relatif
(9.6.6.1 Menu Alarmes, page 49).
6.1.10.2 Branchement des relais
Les relais sont utilisablees uniquement
pour les basses tensions de travail (jusqu'à
30Vac ou 60Vdc) et avec un courant
maximal de 1A. Utiliser des câbles de
section adaptée à la charge à contrôler et
comprise entre un minimum de 0,25mm²
(AWG 30) et un maximum de 1,5mm² (AWG
16).
A cause de l'absence de polarité, les deux terminaux
d'un même relais peuvent être utilisés en alternance
avec des courants alternatifs ou continus.
Pour plus d'informations sur la configuration
et l'utilisation des relais, consulter le chapitre
correspondant. (9.6.6.1 Menu Alarmes, page 49).
• Faire coulisser les câbles des relais le long du
dispositif d'entrée.
• Extraire le connecteur femelle amovible J3 de la
carte de connexion et brancher les câbles du relais.
• Puis insérer le connecteur câblé dans le connecteur
J3.
