9.6.10.5 Menü Konfiguration ROI
Nach dem Aufruf des Menüs Konfiguration ROI kann
der Bereich, der von Interesse ist (region of interest
- ROI) geändert werden, der vom Algorithmus AGC
genutzt wird, um die Kontrast- und Helligkeitspegel
für das Bild zu berechnen.
1. P1 Links: Einstellung der linken Grenze ROI.
2. P1 Oben: Einstellung der oberen Grenze ROI.
3. P2 Rechts: Einstellung der rechten Grenze ROI.
4. P2 Unten: Einstellung der unteren Grenze ROI.

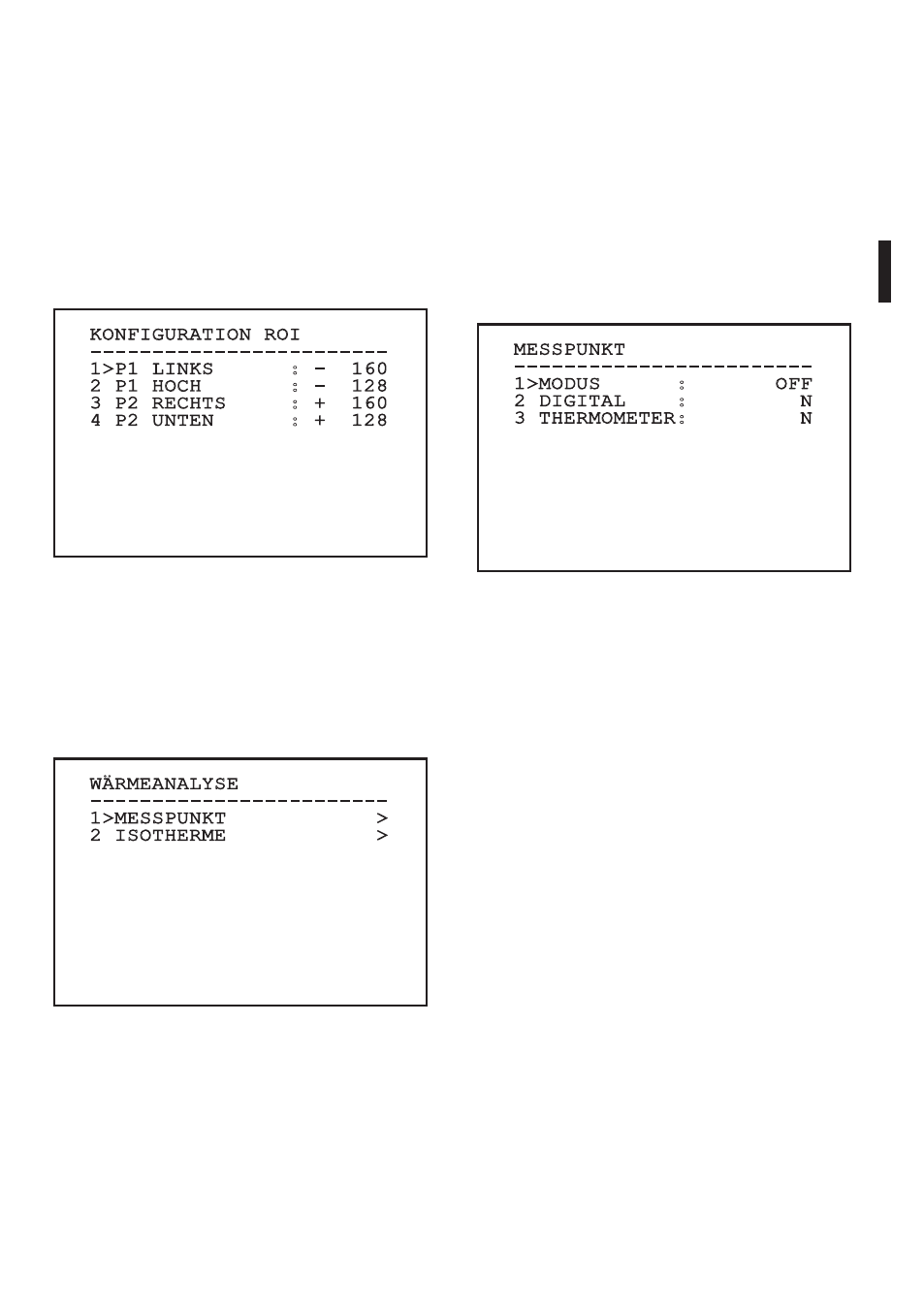

KONFIGURATION ROI
------------------------
1>P1 LINKS : - 160
2 P1 HOCH : - 128
3 P2 RECHTS : + 160
4 P2 UNTEN : + 128
Abb. 107
9.6.10.6 Menü Wärmeanalyse
1. Messpunkt: Gestattet den Aufruf des
Untermenüs für die Konfiguration des
Messpunktes.
2. Isotherme: Gestattet den Aufruf des
Untermenüs für die Bestimmung der Isotherme.
WÄRMEANALYSE
------------------------
1>MESSPUNKT >
2 ISOTHERME >
Abb. 108
9.6.10.7 Menü Wärmeanalyse (Messpunkt)
Nach dem Aufruf des Menüs Messpunkt kann einer
der folgenden Parameter eingestellt werden:
1. Modus: Aktiviert die Anzeige der gemäß den 4
Pixeln in der Bildmitte gemessenen Temperatur
(in Grad Celsius oder Fahrenheit). Die Option
OFF deaktiviert die Anzeige.
2. Digital: Aktiviert die Anzeige des zugehörigen
Symbols auf dem Bildschirm.
3. Thermometer: Aktiviert die Anzeige des
zugehörigen Symbols auf dem Bildschirm.
MESSPUNKT
------------------------
1>MODUS : OFF
2 DIGITAL : N
3 THERMOMETER: N
Abb. 109
