Dans le compartiment des connexions, se trouve
une carte de configuration des lignes sérielles et une
carte équipée de connecteurs amovibles simplifiant
la procédure de câblage.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1
AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN
J1
J6
J2
J3
J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
Fig. 13
6.1.4 Entrée de câbles
Seule la version de la série MPXT a 2 câbles
de sortie coaxiaux.
Pour prévenir le passage de flammes ou explosions
du dispositif vers le système conduit ou presse-
étoupe, et de ceux-ci vers le milieu extérieur,
effectuer une connexion conforme à la norme IEC/
EN60079-14.
Tous les presse-étoupes doivent être certifiés "d" et/
ou "tb", adaptés pour les conditions d'utilisation et
installés correctement.
Quand le conduit est utilisé, il faut utiliser un
adaptateur résistant aux explosions, de type "d" et/
ou "tb", adapté aux conditions d'utilisation et installé
correctement. Celui-ci doit être placé au maximum à
25mm (1in) du dispositif.
Pour effectuer les câblages, débrancher le connecteur
amovible de la carte, câbler tous les câbles
électriques et réinsérer la fiche volante, comme
illustré ci-après.
Câblage de la télémétrie.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1
AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN
J1
J9
J6
J2
J3
J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
Fig. 14

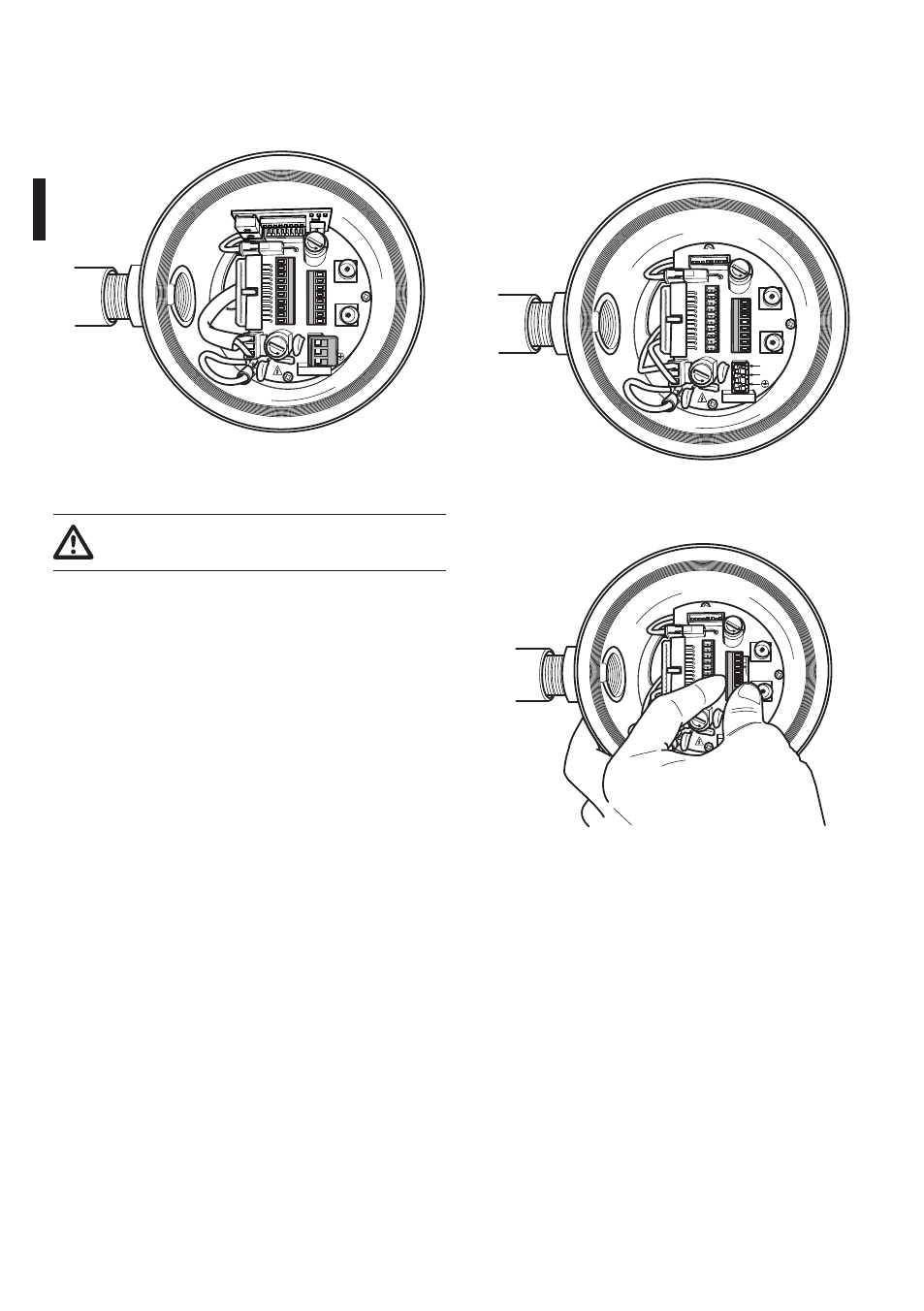

Extraire le connecteur amovible J9.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1
AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN
J1
J9
J6
J2
J3
J8
J4
J7
FUS1
VA
R2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
Fig. 15
