M
anuel d'instruc
tions - F
rançais - FR
23

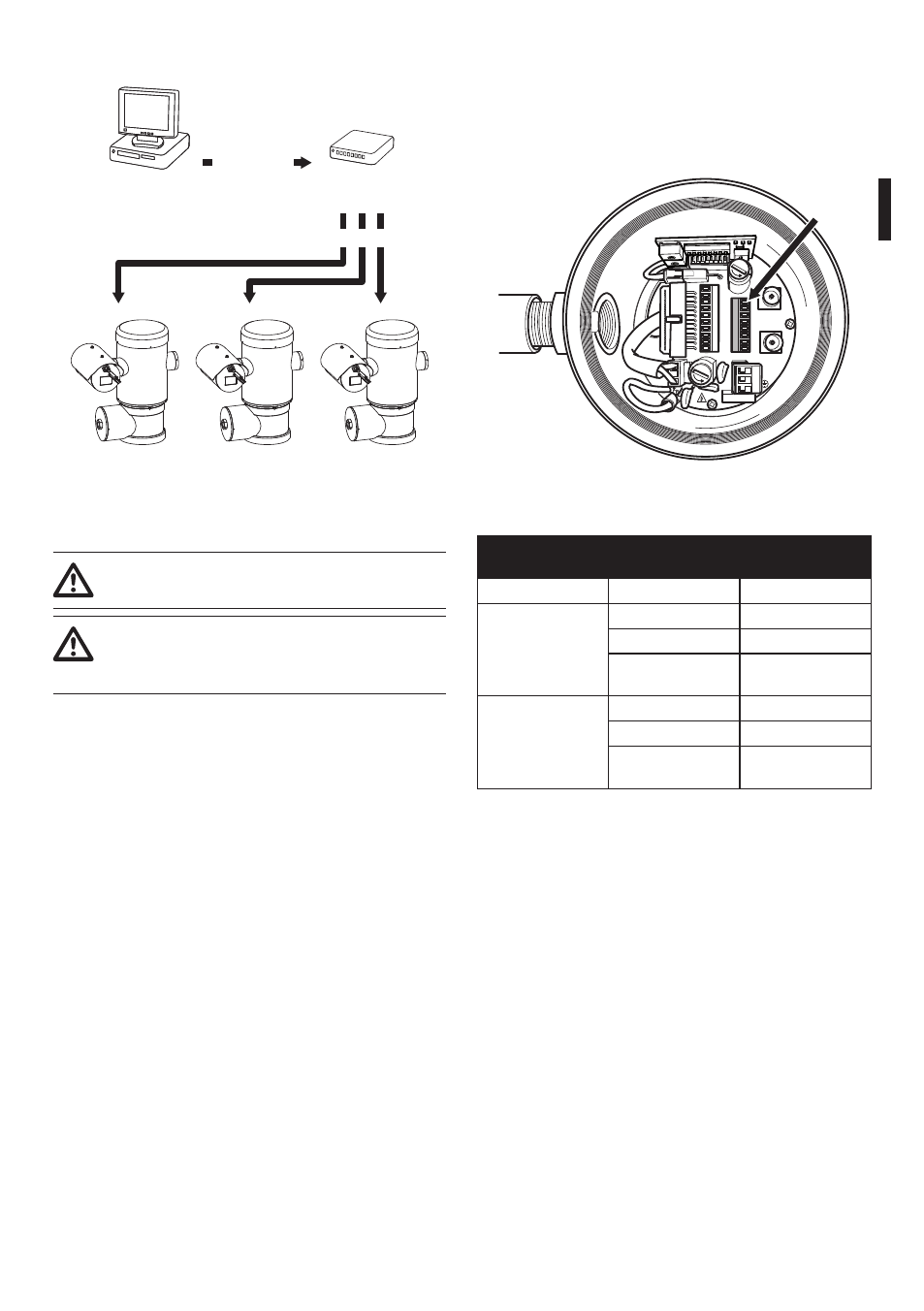

Une installation type est représentée ci-dessus.
Hub / Switch Personal
Computer
UTP cat 5E
UTP cat 5E
Fig. 30
6.1.9 Connexion des lignes de
télémétrie
L'installation est du type TNV-1, ne pas la
connecter à des circuits SELV.
Pour réduire les risques d’incendie, utiliser
uniquement des câbles de dimensions
égales ou supérieures à 26AWG (0.35mm²)
Le connecteur J9 permet l'accès à deux lignes de
communication sérielle RS485 (Tab. 2, page 23).
Les lignes peuvent être configurées dans des
modalités différentes selon la configuration du dip-
switch présent sur la carte de configuration. (6.1.11
Configuration de l'adresse de l'unité, du protocole
de communication et de la vitesse de transmission,
page 25).
Les lignes télémétriques relient l'appareil aux unités
de contrôle et de programmation (clavier ou PC).
• Faire coulisser les câbles télémétriques le long du
dispositif d'entrée.
• Extraire le connecteur femelle amovible J9 de la
carte de connexion et brancher la carte aux câbles
télémétriques.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
J9
Fig. 31
• Insérer le connecteur câblé dans la prise J9.
TABLEAU DU BRANCHEMENT DES LIGNES
TÉLÉMÉTRIQUES
Ligne serielle Borne Description
RS485-1 A (+) Ligne RS485 (1)
B (-) Ligne RS485 (1)
SGND Réference ligne
RS485-1
RS485-2 A (+) Ligne RS485 (2)
B (-) Ligne RS485 (2)
SGND Réference ligne
RS485-2
Tab. 2
Les 2 derniers contacts du connecteur J9 (W et GND)
se réfèrent à la surveillance du niveau du liquide du
réservoir de lavage externe (si présent).
