6.1.3 Подключение к кабелям
основания
Перед тем, как проводить технические
операции или техобслуживание
прибора, проверить, что нет
потенциально взрывоопасной
атмосферы. Чтобы ограничить риск
возгарания, не открывать прибор
прибор в потенциально взрывоопасном
помещении.
Система электропитания, к которой
подключен прибор, должен быть
оснащена двухполюсной защитой,
с максимальной мощностью 15A
(магнитотермический) с автоматическим
двухполюсным выключателем, который
защищает силовой контур от неполадки
заземления (магнитотермический +
дифференциальный) с минимальным
расстоянием между контактами 3мм.
Электросистема должна быть оснащена
рубильником, который можно легко
определить и использовать в случае
необходимости.
Перед выполнением технических
операций на приборе, отключить
электропитание.
Прибор считается отключенным
только когда питание отключено и
соединительные кабели с другими
устройствами были отключены.
Не использовать кабели питания со
следами повреждений или старения.
Если температура превышает 80°C,
использовать подходящие кабели.
Если установка выполняется в среде,
температура которой ниже -10°C,
использовать специальные кабели для
низкой температуры.
Крыша отсека подключения может
быть открыта только для выполнения
кабельной проводки устройства. Другие
крышки может открывать только
производитель.
У основания устройства есть отсек подключений
с отверстием с резьбой 3/4” NPT для подключения
кабелей.
Отвинчивая колпачок с резьбой, открывается
доступ к плате подключениё, она оснащена
съёмными контактами, которые упрощают
подключение кабелей во время установки.
Стопорный штифт используется, чтобы
предупредить развинчивание колпачка
с резьбой на отсеке подключений. Снять,
перед тем, как отвинтить колпачок.

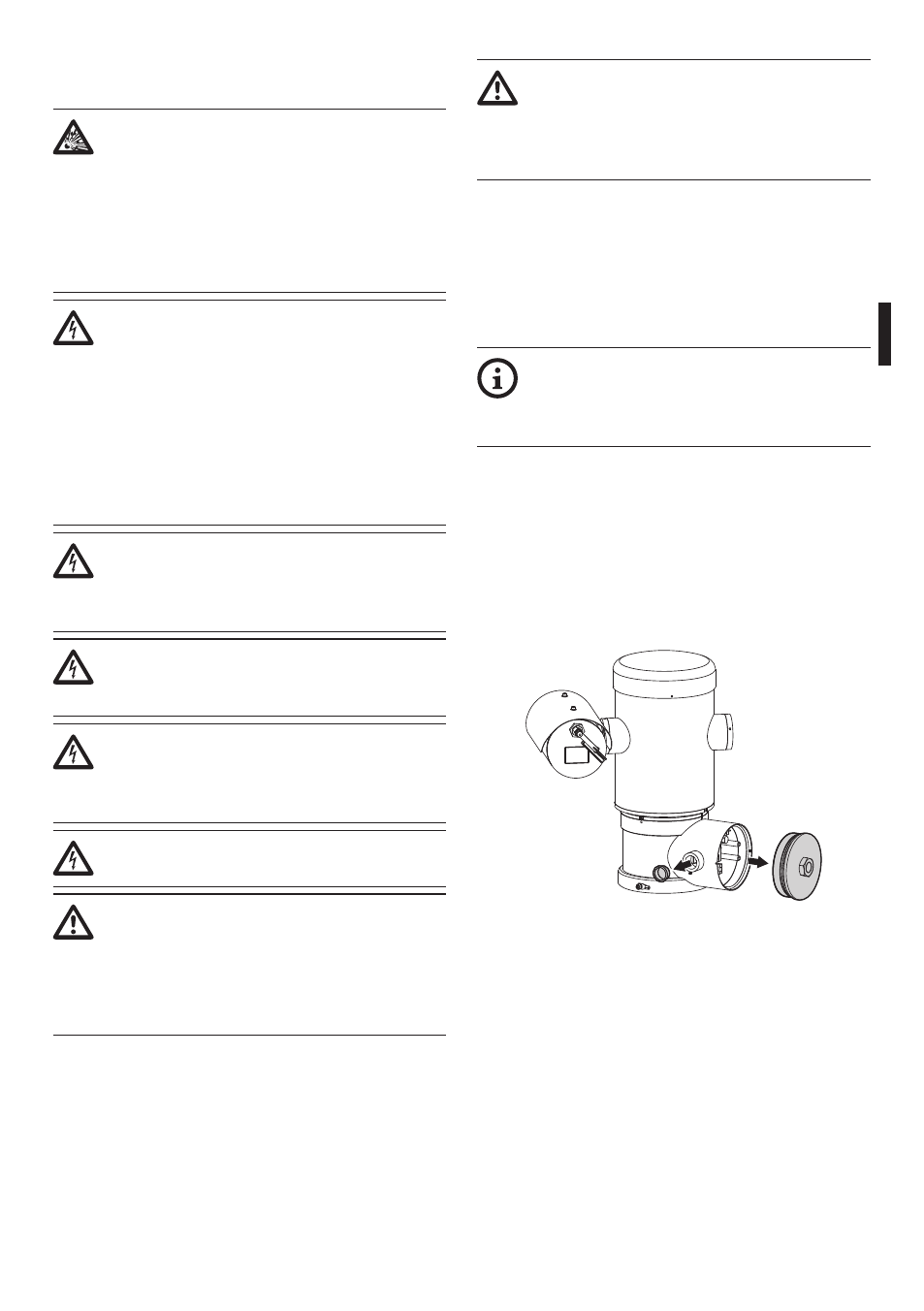

Смотреть иллюстрации и следующую информацию
для подключения кабелей и необходимой
проводки.
Для подключения узла позиционирования
необходимо снять предохранительных штифт,
пластиковый колпачок и крышку с резьбой.
Пластиковый колпачок используется только для
отправки и не может использоваться для работы.
Рис. 12
