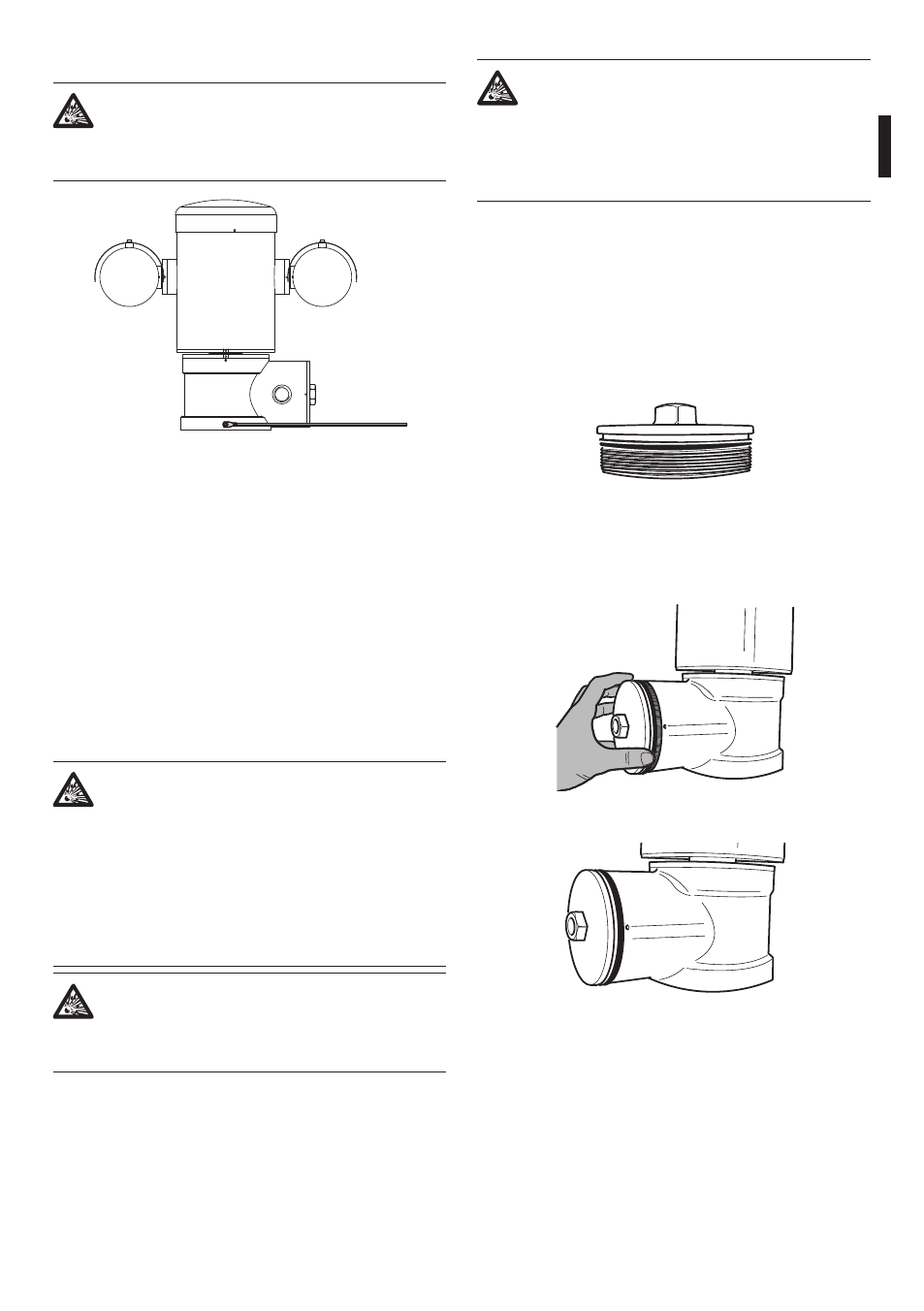

6.1.19 Collegamento a terra
L’unità di posizionamento deve essere
allacciata al collegamento equipotenziale a
terra mediante il foro filettato M5 presente
sulla base.
Fig. 45
Il morsetto per il collegamento esterno viene fornito
dal produttore.
Il cavo di messa a terra sull’esterno dell’unità deve
avere una sezione trasversale effettiva di almeno
4mm² (AWG11).
Tale condizione è necessaria per eseguire le
connessioni supplementari previste a norma di legge.
È comunque necessario applicare un cavo di messa
a terra protettivo al connettore interno J1 (6.1.5
Collegamento della linea di alimentazione, pagina
19).
6.1.20 Chiusura del vano connessioni
Se non si riesce avvitare manualmente
il tappo filettato prima che l’ O-ring
raggiunga il tubo del vano connessioni,
ciò significa che sulle filettature è presente
della sporcizia o residui, o che il tappo
non è ben allineato. Questa condizione
potrebbe danneggiare gravemente le
filettature. Svitare il tappo e controllare
l’allineamento e/o pulire le filettature.
Per non danneggiare la filettatura, non
forzare mai la rotazione del tappo filettato
prima che l’O-ring abbia raggiunto il vano
connessioni.
Se si sospettano danni alle filettature,
sospendere l’installazione. L’apparecchio
potrebbe non essere più adatto
all’installazione sicura in un’atmosfera
potenzialmente esplosiva. In questo caso
rivolgersi al servizio tecnico di Videotec.
Verificare che non vi sia la presenza di sporcizia o
residui.
Lubrificare la parte filettata del coperchio, del vano
connessioni e la guarnizione con lubrificante a base
di olio di vaselina tecnica.
Sistemare i cavi in maniera che non ci siano
interferenze durante la chiusura del tappo filettato
del vano connessioni.
Fig. 46
Avvitare manualmente il tappo filettato nel vano
connessioni finché la guarnizione non abbia
raggiunto l’estremità il tubo.
Fig. 47
Fig. 48
