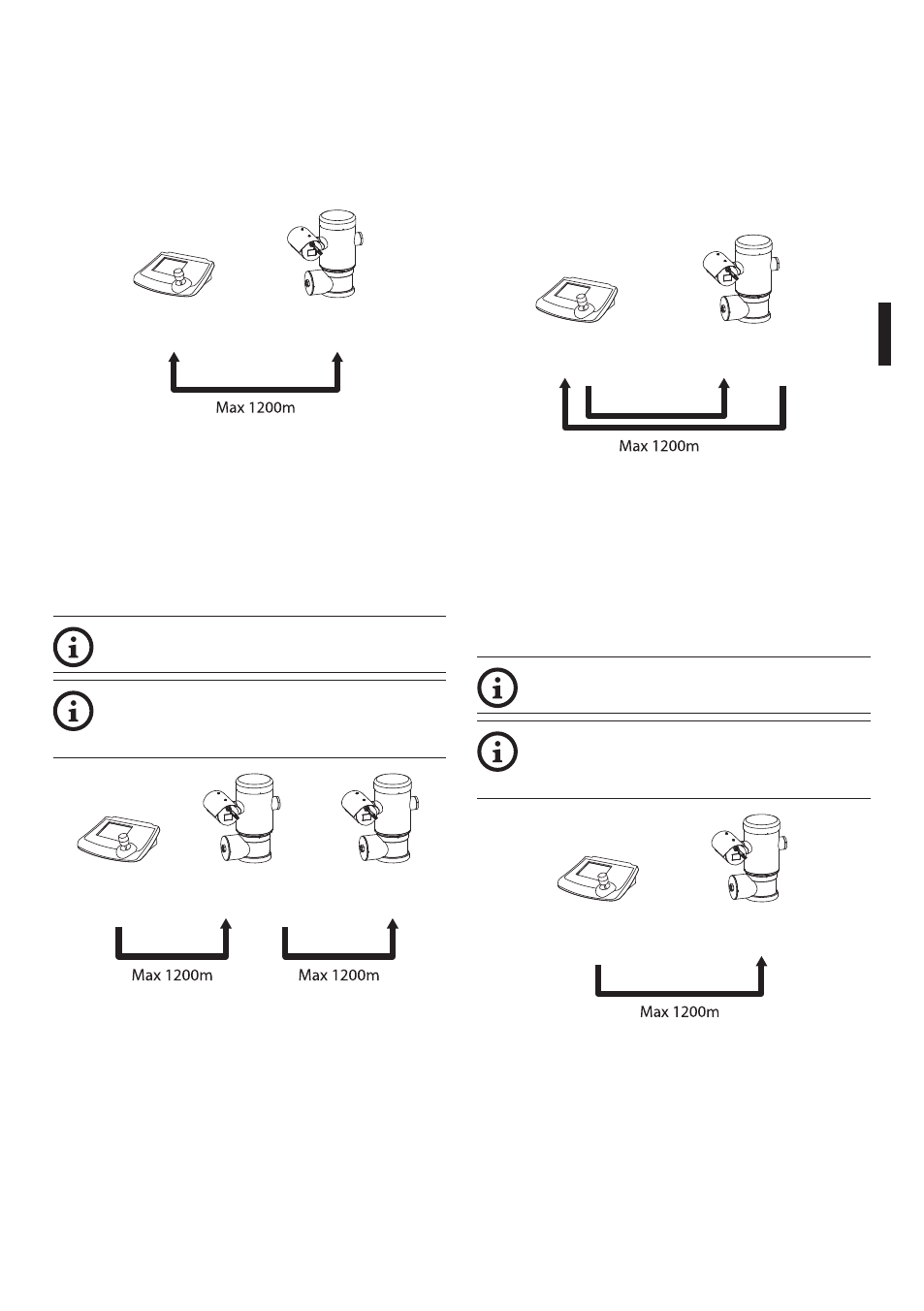

6.1.15.1 Двунаправленная линия RS485
TX/RX
Этот тип установки позволяет получить
двунаправленное сообщение полудуплексной
связи (half-duplex) на линии RS485-1.
Серийная линия RS485-2 не используется.
RS485-1
TX/RX
Клавиатура
контроля
Рис. 38
6.1.15.2 Линия RS485-1 приёма, линия
RS485-2 ретрансляции
Эта установка позволяет соединять несколько
устройств каскадом. Сигнал создаётся каждым
устройством, позволяя значительно увеличивать
общее расстояние.
Эта установка используется только для
однонаправленных протоколов.
В этой конфигурации невозможно
произвести обновление удалённого
аппаратно-программного обеспечения.
RS485-1 RS485-1 RS485-2
Клавиатура
контроля
Рис. 39
6.1.15.3 Двунаправленная линия RS422
Эта установка позволяет сообщение в дуплексной
связи (full duplex) в соответствии со стандартом
RS422.
Линия RS485-1 всегда в режиме приёма (RS422-RX).
Линия RS485-2 всегда в режиме передачи (RS422-
TX).
RS485-1 RS485-2
Клавиатура
контроля
Рис. 40
6.1.15.4 Однонаправленная линия RS485
Первая линия (RS485-1) работает в соответствии
с настройками с двухрядными переключателями
адреса, Baudrate (скорость передачи данных)
протоколом.
Линия RS485-2 не используется.
Эта установка используется только для
однонаправленных протоколов.
В этой конфигурации невозможно
произвести обновление удалённого
аппаратно-программного обеспечения.
RS485-1
Клавиатура
контроля
Рис. 41
