M
anuel d'instruc
tions - F
rançais - FR
19

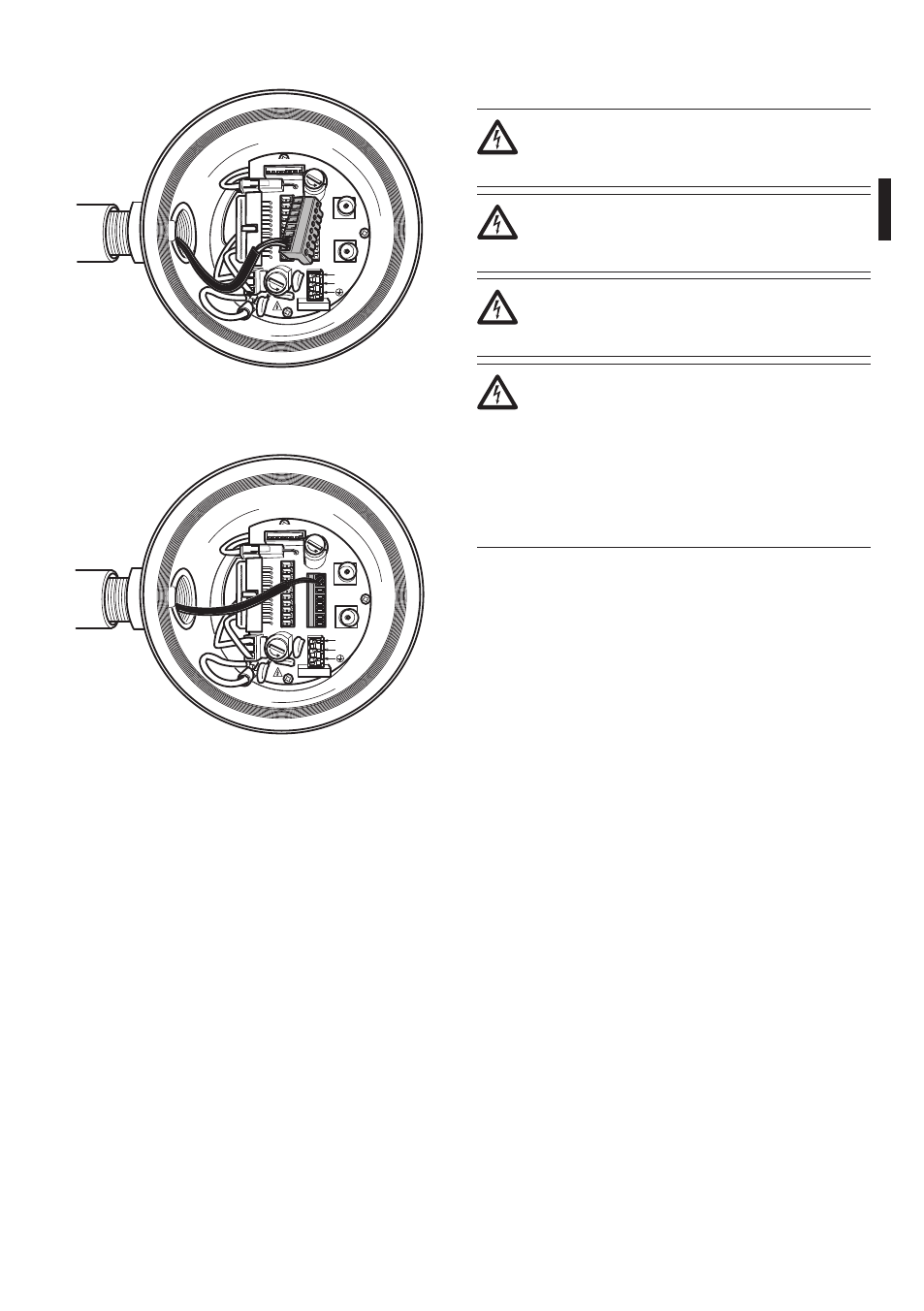

Brancher les câbles au connecteur.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
J9
Fig. 16
Insérer le connecteur dans la carte.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J9 J6
J2
J3 J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
Fig. 17
6.1.5 Connexion de la ligne
d'alimentation
Toujours effectuer les connexions
électriques sans alimentation et lorsque le
dispositif de sectionnement est ouvert.
Contrôler que les sources d'alimentation et
les câbles de branchement sont en mesure
de supporter la consommation du système.
S'assurer que les sources d'alimentation et
les câbles de connexion soient en mesure
de supporter la consommation du système.
L'édifice doit être un circuit de protection
installé (magnétothermique) bipolaire
de 15A maximum, qui doit être équipé
d'interrupteur bipolaire de type
automatique prévoyant aussi la protection
du courant vers la terre (magnétothermique
+ différentiel) avec une distance minimale
de 3mm entre les contacts.
Le dispositif est disponible en différentes versions
selon la tension d'alimentation : la valeur de la
tension est indiquée sur l'étiquette d'identification.
Câble d'alimentation à utiliser: AWG16 (1,5mm²).
• Câble de masse type TEWN avec section
transversale supérieure ou égale à celle des câbles
de phase et neutre.
• Câble de phase et neutre type TFFN ou MTW.
Faire coulisser les câbles d'alimentation le long du
dispositif d'entrée.
Extraire de la carte connecteurs le connecteur mâle
amovible J1. Connecter les câbles électriques de
puissance en suivant les indications de polarité (Fig.
18, page 20).
