17 einstellung des protokolls, 18 einstellung der adresse, Zur festlegung des protokolls auf dip 1 eingreifen – Videotec MAXIMUS MPXT User Manual
Page 300: Dip 1
DE - D
eutsch - B
edienungslanleitung
28
6.1.16 Das Abschließen serieller
Leitungen und Verbindungen
Zur Festlegung des Abschließens serieller
Leitungen auf DIP 2 eingreifen.
Auf der Karte sitzen zwei Dipschalter, die benutzt
werden, um die Abschlussbeschaltung der seriellen
Leitung zu konfigurieren.
Jede Peripherieeinheit, die am Leitungsende hängt,
muss mit dem zugehörigen Dipschalter mit einem
Abschlusswiderstand beschaltet werden, um zu
vermeiden, dass entlang der Leitung Reflexionen und
Deformationen auftreten.
Die Dipschalter 17 und 8 beschalten die seriellen
Leitungen RS485-1 und RS485-2 jeweils mit einem
Abschlusswiderstand.
ABSCHLUSS SERIELLE LINIEN (DIP 2) UND
ANSCHLÜSSE
Beschr
eibung
SW 1-2-3-4-5-6
SW 7
SW 8
Konfigur
ation
Abschluss
serielle Linien
ON Abschluss RS485-2 aktiviert
OFF Abschluss RS485-2
deaktiviert
ON
Abschluss RS485-1 aktiviert
OFF
Abschluss RS485-1
deaktiviert
Tab. 7

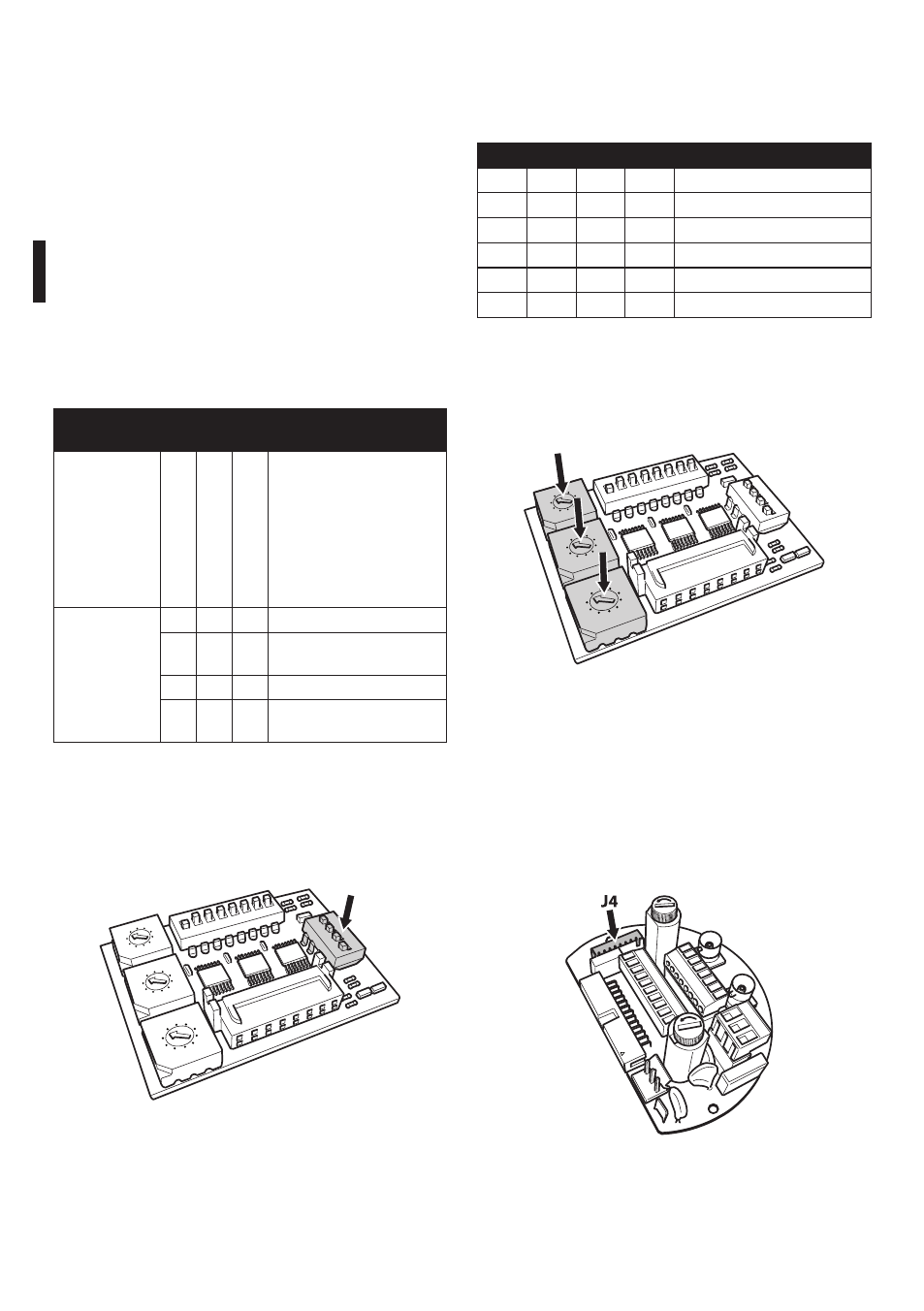

6.1.17 Einstellung des Protokolls
Zur Festlegung des Protokolls auf DIP 1
eingreifen.
1 2
3 4 5
6 7
8
9
0
1 2
3 4 5
6 7
8
9
0
1 2
3 4 5
6 7
8
9
0
0A
ON
1 2
3 4
5
6 7
8
U2
U1
U3
D
IP
3
D
IP
5
D
IP
4
1
2
3
4
DIP 1
Abb. 42
Die zur Baureihe gehörenden Positionierungssysteme
für die Videoüberwachung entsprechen den
Vorschriften, die zum Zeitpunkt der Veröffentlichung
dieses Handbuches Gültigkeit besaßen.
EINSTELLUNG DES PROTOKOLLS (DIP 1)
SW 1 SW 2 SW 3 SW 4 Protokoll
ON
OFF
ON
OFF
PANASONIC
OFF
OFF
ON
OFF
ERNITEC
OFF
ON
OFF
OFF
SENSORMATIC
ON
OFF
OFF
OFF
PELCO D
OFF
OFF
OFF
OFF
MACRO (VIDEOTEC)
Tab. 8
6.1.18 Einstellung der Adresse
Zur Festlegung der Adresse auf DIP 3, 4 und 5
eingreifen.
1 2
3 4 5
6 7
8
9
0
1 2
3 4 5
6 7
8
9
0
1 2
3 4 5
6 7
8
9
0
0A
ON
1 2
3 4
5
6 7
8
U2
U1
U3
D
IP
3
D
IP
5
D
IP
4
1
2
3
4
Abb. 43
Beispiel für die Einstellung der Adressen:
Nummer Einheit 431, Dip-Switch 3 = 4, Dip-Switch 4
= 3, Dip-Switch 5 = 1.
Dip-Switch 3 Einstellung Hundertstel, Dip-switch 4
Einstellung Zehntel, Dip-switch 5 Einstellung Einer.
Nach der Einstellung der Parameter, schließt man die
Karte am Verbinder J4 Anschlusskarte an.
Abb. 44
