M
anuale di istruzioni - I
taliano - IT
17
6.1.3 Collegamento dei cavi alla base
Prima di effettuare interventi tecnici o di
manutenzione sull’apparecchio, verificare
l’assenza di atmosfera potenzialmente
esplosiva. Per ridurre il rischio di ignizione
non aprire l’apparecchio in presenza di
atmosfera potenzialmente esplosiva.
L’impianto elettrico al quale è collegata
l’unità deve essere dotato di un circuito di
protezione bipolare di potenza massima
di 15A (magnetotermico) provvisto
di interruttore automatico bipolare,
protezione dalla corrente di guasto a terra
(magnetotermico + differenziale) e distanza
minima di 3mm tra i contatti.
L’impianto elettrico deve essere dotato
di un sezionatore di rete prontamente
riconoscibile e utilizzabile in caso di
necessità.
Prima di effettuare interventi tecnici
sull’apparecchio togliere la corrente
elettrica.
L’apparecchio si considera disattivato
soltanto quando l’alimentazione è
disinserita e i cavi di collegamento con altri
dispositivi sono stati rimossi.
Non utilizzare cavi di alimentazione con
segni di usura o invecchiamento.
In caso di temperatura superiore a 80°C,
utilizzare cavi idonei. Se l’installazione
avviene in un ambiente con temperatura
inferiore ai -10°C, utilizzare cavi adeguati
alla minima temperatura.
Il coperchio del vano connessioni può
essere aperto solo per eseguire il cablaggio
del dispositivo. Gli altri tappi devono essere
aperti solo dal produttore.
Sulla base dell’unità è presente un vano connessioni
con foro filettato da 3/4” NPT per l’ingresso dei cavi.
Svitando il tappo filettato si accede a una scheda
di connettori dotata di connettori rimovibili
che facilitano il collegamento dei cavi durante
l’installazione.
Il grano di arresto è utilizzato per impedire
lo svitamento del tappo filettato dal vano
connessioni. Rimuoverlo prima di svitare il
tappo.
Fare riferimento alle immagini e alle informazioni
seguenti per collegare i cavi e cablaggi necessari.

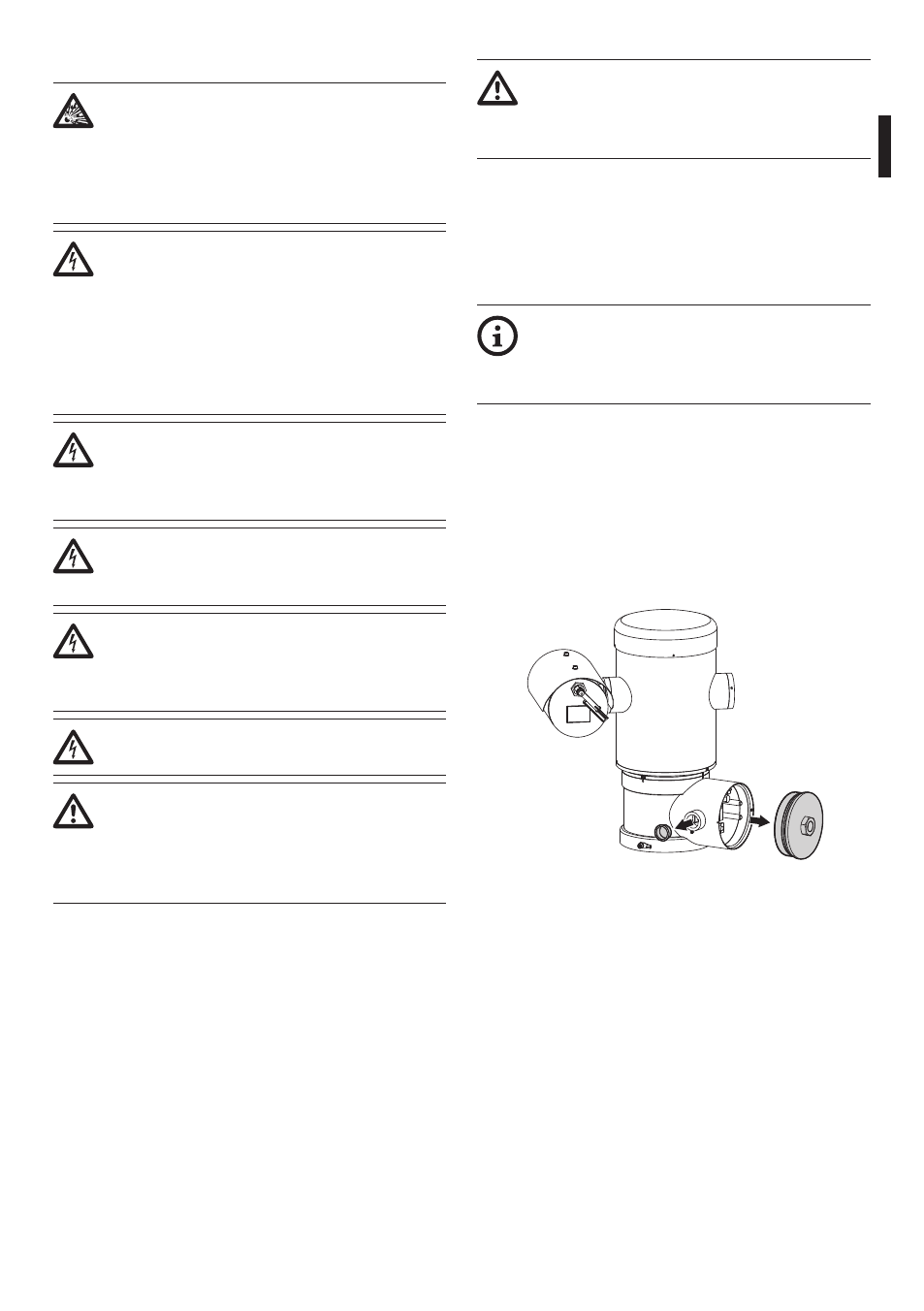

Per collegare l’unità di posizionamento rimuovere il
grano di sicurezza, il tappo in plastica e il coperchio
filettato.
Il tappo di plastica è disponibile solo per la
spedizione e non può essere utilizzato per il
funzionamento.
Fig. 12
