6.1.6 Branchement d'un ou plusieurs

câble(s) vidéo

L'installation est du type CDS (Cable

Distribution System), ne pas la connecter à

des circuits SELV.

Pour réduire les risques d’incendie, utiliser

uniquement des câbles de dimensions

égales ou supérieures à 26AWG.

Il est conseillé d'utiliser les câbles coaxiaux suivants :
• RG59
• RG174A/U UL1354

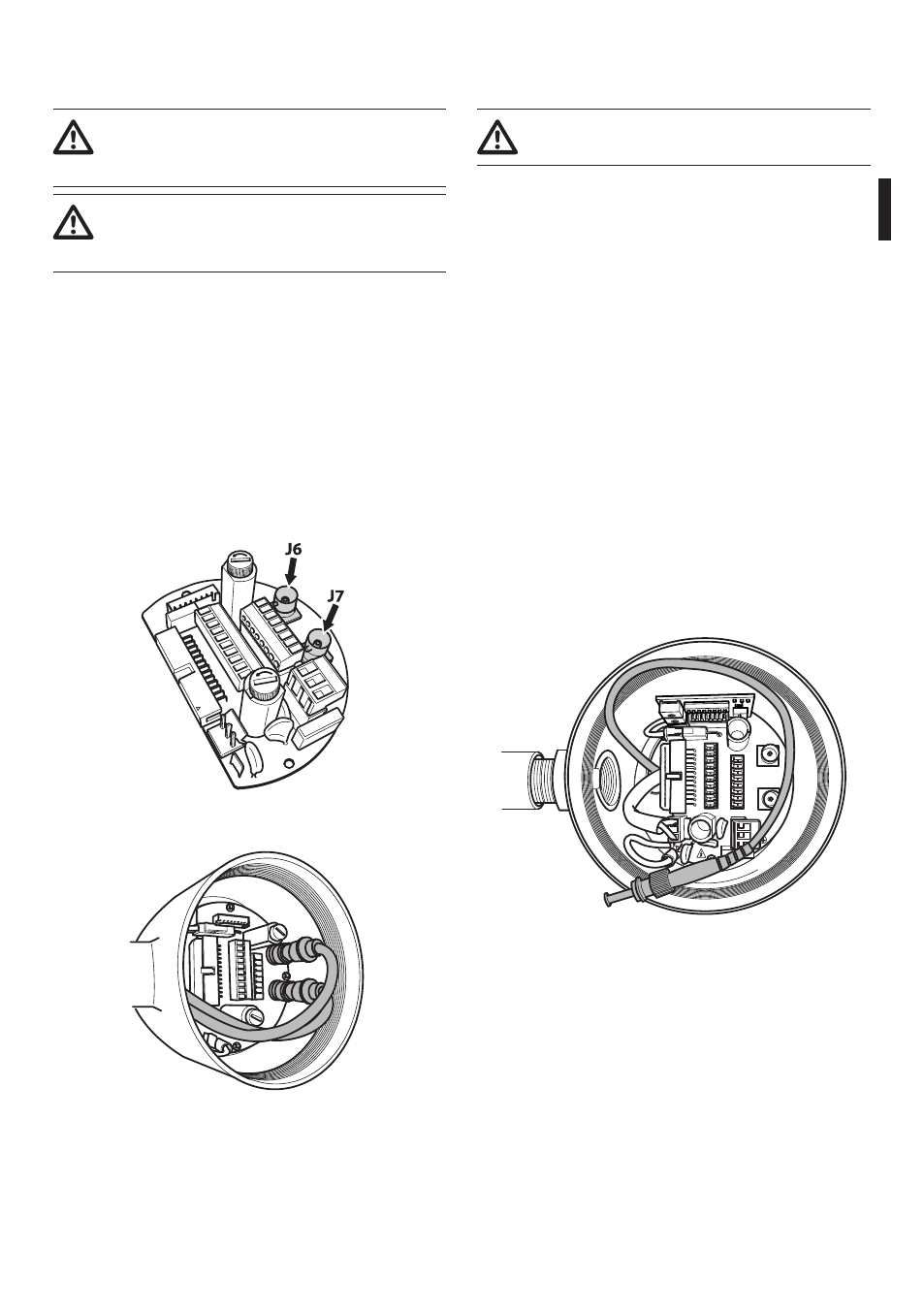

Faire coulisser le câble (ou les câbles) coaxial/aux le

long du dispositif d'entrée.
Brancher le câble coaxial à l'aide d'un connecteur

mâle BNC de 75 Ohm (non fourni) au connecteur

vidéo BNC J6 (et éventuellement J7).
Connecteur J6: Sortie principale caméra.
Connecteur J7: Caméra à infrarouges (si présente).

Fig. 21

Fig. 22

6.1.7 Branchement d'une ou plusieurs

fibre(s) optique(s)

Utiliser des fibres optiques adéquates.

La transmission de la vidéo et des données peut avoir

lieu par fibre optique. En cas de tourelle à caméra

simple, dans l'unique fibre optique à disposition, le

signal vidéo est transmis, ainsi que la télémétrie de

contrôle. En cas de double caméra, la télémétrie de

contrôle n'est présente que dans la fibre optique n°1

(relative à la vidéo n°1, caméra visible), alors que dans

la fibre optique n°2 c'est le signal vidéo relatif à la

caméra thermique qui est transmis.
Pour les transmetteurs sur fibre Multi Mode, utiliser

la fibre 62.5/125µm avec une longueur maximale

de 3km. Utiliser un récepteur pour fibre Multi Mode

modèle : FORXMM01
Pour les transmetteurs sur fibre Single Mode, utiliser

la fibre 9/125µm avec une longueur maximale de

69km. Utiliser un récepteur pour fibre Single Mode

modèle : FORXSM01
Pour une utilisation correcte :
• Identifier la fibre optique à l'intérieur du

compartiment des connexions.

100nMBW3

L
N

VAR3

VAR1

AC

AL1

AL2

AL3

AL4

AL5

COM

RL1

RL1

RL2

RL2

GND

W

GND

B

A

B

A

IN

J1

J6

J2

J3

J8

J7

FUS1

VA

R2

VIDEO - 1

VIDEO - 2

RS485

FUS2

J9

Fig. 23

• Insérer la fibre optique dans le trou taraudé de

3/4” NPT et la faire correspondre au connecteur de

type ST.
