FR - F
rançais - M
anuel d'instruc
tions
20

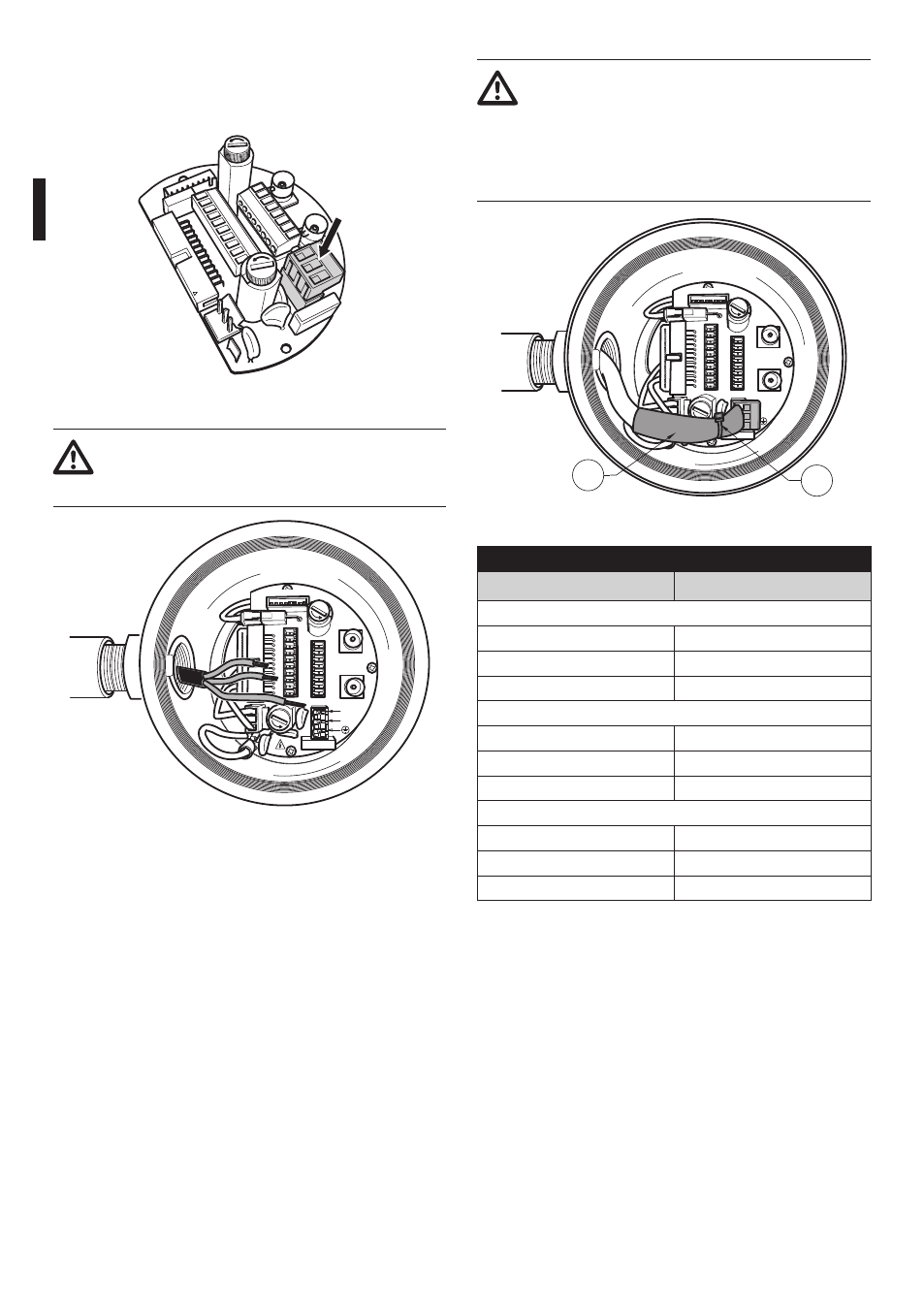

Pour effectuer des branchements de mise à terre de
protection, utiliser des câbles d'une section adéquate
(jusqu'à 2,5mm² ou AWG 14).
J1
Fig. 18
Le câble de terre doit être plus long des
deux autres d'environ 10mm pour éviter
tout détachement accidentel.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
J9
Fig. 19
Le câble d'alimentation doit en outre être
couvert de la gaine en silicone (01) fournie
et fixée au moyen du collier prévu (02).
Tous les câbles de signalisation doivent
également être regroupés avec un collier
(03).
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
J9
02
01
Fig. 20
BRANCHEMENT DE LA LIGNE D'ALIMENTATION
Couleur Bornes
Alimentation 24Vac
Défini par l'installateur
(N) Neutre
Défini par l'installateur (L) Phase
Jaune/Vert Terre
Alimentation 230Vac
Bleue
(N) Neutre
Marron (L) Phase
Jaune/Vert Terre
Alimentation 120Vac
Bleue
(N) Neutre
Marron (L) Phase
Jaune/Vert Terre
Tab. 1
