RU - Р

ус

ский - Р

ук

ово

дс

тво по эк

сп

лу

ат

ации

24

6.1.10 Подключение к сигналам

тревоги и реле

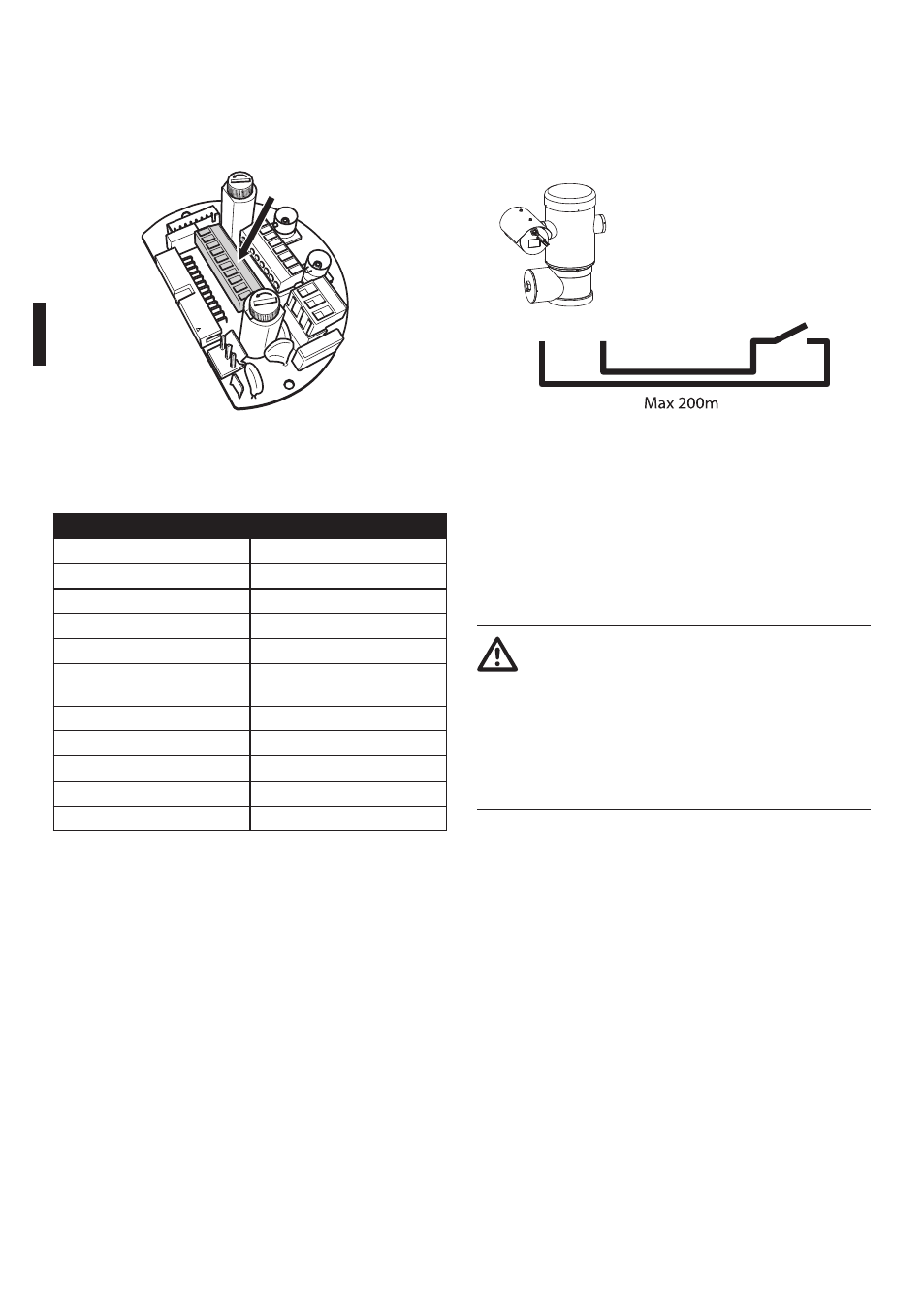

Контакты сигналов тревоги присутствуют на

разъёме J3.

J3

Рис. 32

Прибор имеет 5 сигналов с сухим контактом и 2

выходных реле с сухим контактом.

ПОДКЛюЧЕНИЕ К СИгНАЛАМ ТРЕВОгИ И РЕЛЕ

Терминал

Описание

RL2

Реле 2 Терминала A

RL2

Реле 2 Терминала В

RL1

Реле 1 Терминала A

RL1

Реле 1 Терминала В

COM

A1-A2-A3-A4-A5 тревоги

корпуса

AL5

Тревога 5 (сухой контакт)

AL4

Тревога 4 (сухой контакт)

AL3

Тревога 3 (сухой контакт)

AL2

Тревога 2 (сухой контакт)

AL1

Тревога 1 (сухой контакт)

Таб. 3

Все сигналы тревоги имеют расход 200 м, который

можно получить с помощью не экранированного

кабеля с минимальным сечением 0,25мм² (AWG

30).
• Провести кабели сигналов тревог вдоль

входящего устройства.

• Изъять съёмный гнездовой разъём J3 из

соединительной платы и подключить кабели.

• Установить подключенный разъём в отвод J3.

6.1.10.1 Подключение сигнализации с

запасными контактами (сухой контакт)

При сигнале тревоги с сухим контактом (сигналы

тревоги AL1, AL2, AL3, AL4 e AL5), выполнить

следующее подключение:

A1

G

Cухой контакт

Рис. 33

Чистый контакт тревоги может быть типа Н.О.

(обычно открытый) или Н.З. (обычно закрытый).
Для дополнительной информации по

конфигурации и использованию тревог

обращайтесь к соответствующей главе (9.6.6.1

Меню тревог, страница 49).

6.1.10.2 Подключения реле

Реле используются только для низкого

рабочего напряжения (до 30 Вольт

пер. тока или 60 Вольт пер. тока)

при максимальной силе тока 1A.

Использовать кабели с подходящей

сечением для проверяемой нагрузки,

от минимального 0,25мм² (AWG 30) и до

максимальной 1,5мм² (AWG 16).

В связи с отсутствием полярности оба терминала

одного и того же реле могут быть использованы,

как с напряжением прямого, так и переменного

тока.
Для получения подробной информации по

конфигурации и применению реле, смотреть

соответствующую главу (9.6.6.1 Меню тревог,

страница 49).
• Провести кабели реле вдоль входящего

устройства.

• Изъять съёмный гнездовой разъём J3 из

соединительной платы и подключить кабели

реле.

• Установить подключенный разъём в отвод J3.
