DE - D
eutsch - B
edienungslanleitung
22

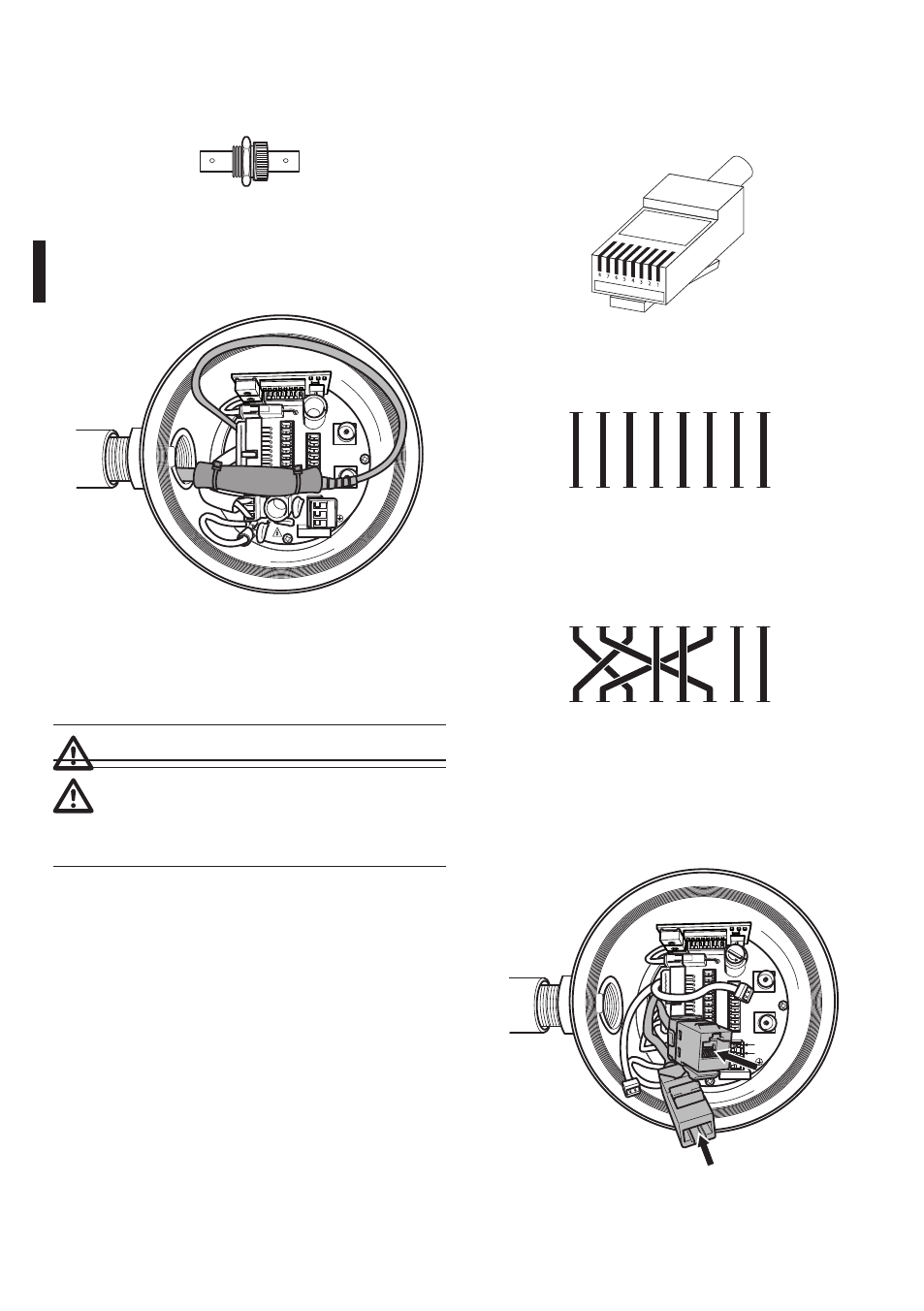

• Einfügen des mitgelieferten Silikonmantels.
• Die beiden Glasfasern mit dem Adapter ST-ST
(mitgeliefert) verbinden.
Abb. 24
• Den Adapter ST-ST mit einem Silikonmantel
abdecken und mit der entsprechenden Schelle
befestigen.
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
Abb. 25
• Siehe Handbuch des Glasfaserempfängers für die
Fernsteuerung des Video und der Telemetrie.
6.1.8 Anschluss der Ethernet-Netz-Kabel
Funktionsmodus nur bei IP-Version gültig.
Die Übertragung der Telemetrie und des
Videosignals erfolgt über das Ethernet-
Netzkabel. Nicht das Kabel RS485 und das
Videokabel anschließen.
Für den Anschluss des Netzkabels ist ein Kabel UTP,
Kategorie 5E oder höher, vierpaarig, Höchstlänge
100m erforderlich.
Das Ethernetkabel mit dem Steckverbinder RJ45
crimpen.
Dies hat direkt zu erfolgen, wenn man über Hub oder
Switch geht, oder über Kreuz, wenn der Anschluss für
eventuelle Kontrollen direkt am PC vorgenommen
wird.
Abb. 26 Gecrimptes Kabel.
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A
B
Abb. 27 Gerades Kabel.
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A
B
Abb. 28 Kreuzkabel.
Das gecrimpte Netzkabel an den Steckverbinder
RJ45 anschließen, der sich auf der Basis der Einheit
befindet.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
Abb. 29
