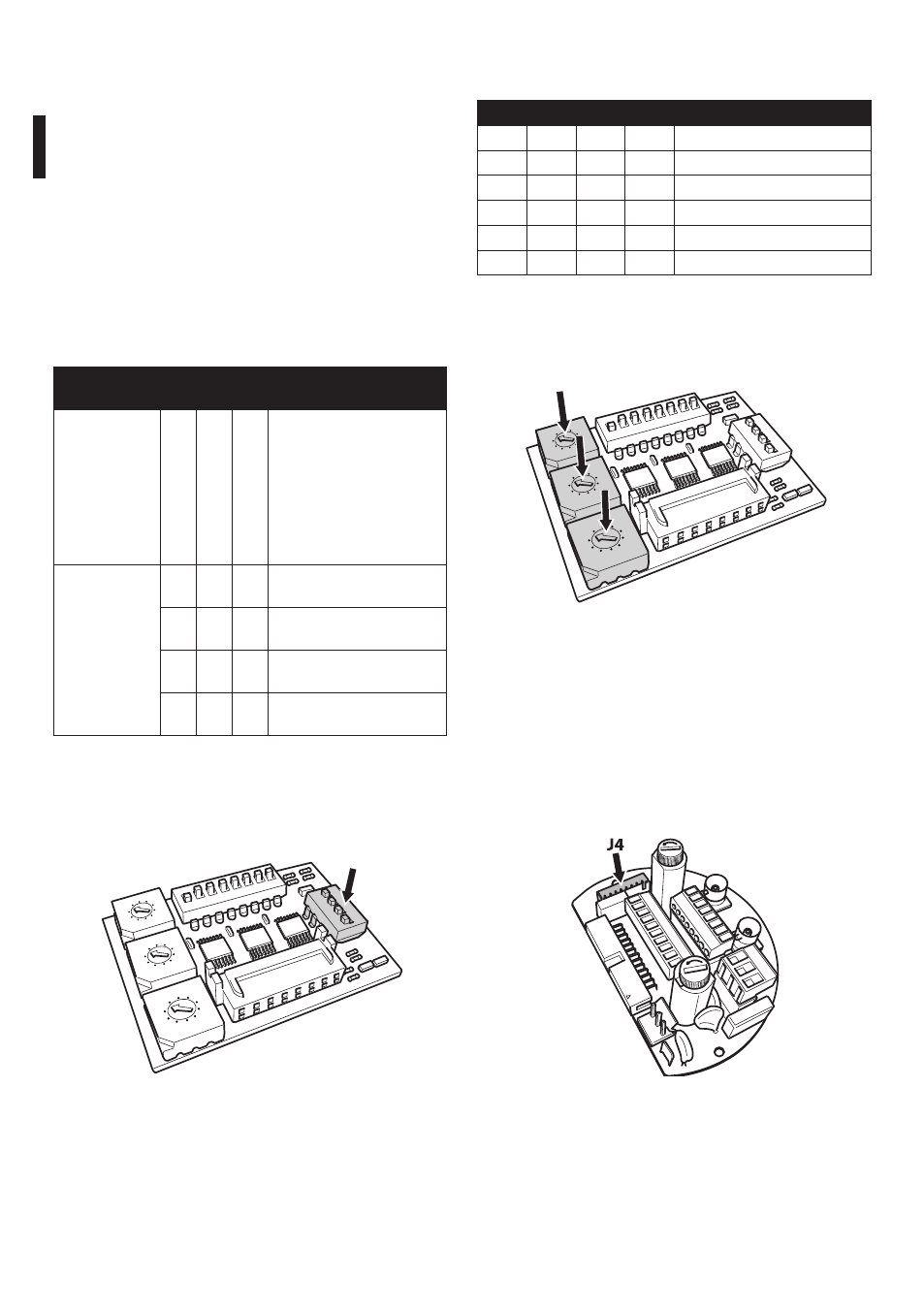

IT - I
taliano - M
anuale di istruzioni
28
6.1.16 Terminazione linee seriali e
collegamenti
Per impostare la terminazione delle linee seriali
agire sul DIP 2.
Sulla scheda sono presenti due dip-switch usati per
configurare la terminazione (120 Ohm) della linea
seriale.
Ogni periferica che si trovi a fine linea deve essere
terminata utilizzando l’apposito dip-switch in modo
da evitare che si formino riflessioni e deformazioni
del segnale.
I dip-switch 7 e 8 terminano rispettivamente le linee
seriali RS485-1 e RS485-2.
TERMINAZIONE LINEE SERIALI (DIP 2) E
COLLEGAMENTI
Descrizione SW 1-2-3-4-5-6 SW 7 SW 8 Configur
azione
Terminazione
linee seriali
ON Terminazione RS485-2
abilitata
OFF Terminazione RS485-2
disabilitata
ON Terminazione RS485-1
abilitata
OFF Terminazione RS485-1
disabilitata
Tab. 7
6.1.17 Impostazione protocollo
Per impostare il protocollo agire sul DIP 1.
1 2
3 4 5
6 7
8 9
0
1 2
3 4 5
6 7
8 9
0
1 2
3 4 5
6 7
8 9
0
0A
ON
1 2
3 4
5
6 7
8
U2
U1
U3
D
IP
3
D
IP
5
D
IP
4
1
2
3
4
DIP 1
Fig. 42
I sistemi di posizionamento video del brandeggio
sono comandabili mediante vari protocolli.
IMPOSTAZIONE PROTOCOLLO (DIP 1)
SW 1 SW 2 SW 3 SW 4 Protocollo
ON
OFF ON OFF PANASONIC
OFF OFF ON OFF ERNITEC
OFF ON OFF OFF SENSORMATIC
ON OFF OFF OFF PELCO D
OFF OFF OFF OFF MACRO (VIDEOTEC)
Tab. 8
6.1.18 Impostazione indirizzo
Per impostare l'indirizzo agire sui DIP 3, 4 e 5.
1 2
3 4 5
6 7
8 9
0
1 2
3 4 5
6 7
8 9
0
1 2
3 4 5
6 7
8 9
0
0A
ON
1 2
3 4
5
6 7
8
U2
U1
U3
D
IP
3
D
IP
5
D
IP
4
1
2
3
4
Fig. 43
Esempio d’impostazione degli indirizzi:
Numero unità 431, dip-switch 3 = 4, dip-switch 4 = 3,
dip-switch 5 = 1.
Dip-switch 3 impostazione cent., Dip-switch 4
impostazione dec., Dip-switch 5 impostazione unità.
Dopo aver impostato i parametri, ricollegare la
scheda al connettore J4 della scheda di connessione.
Fig. 44
