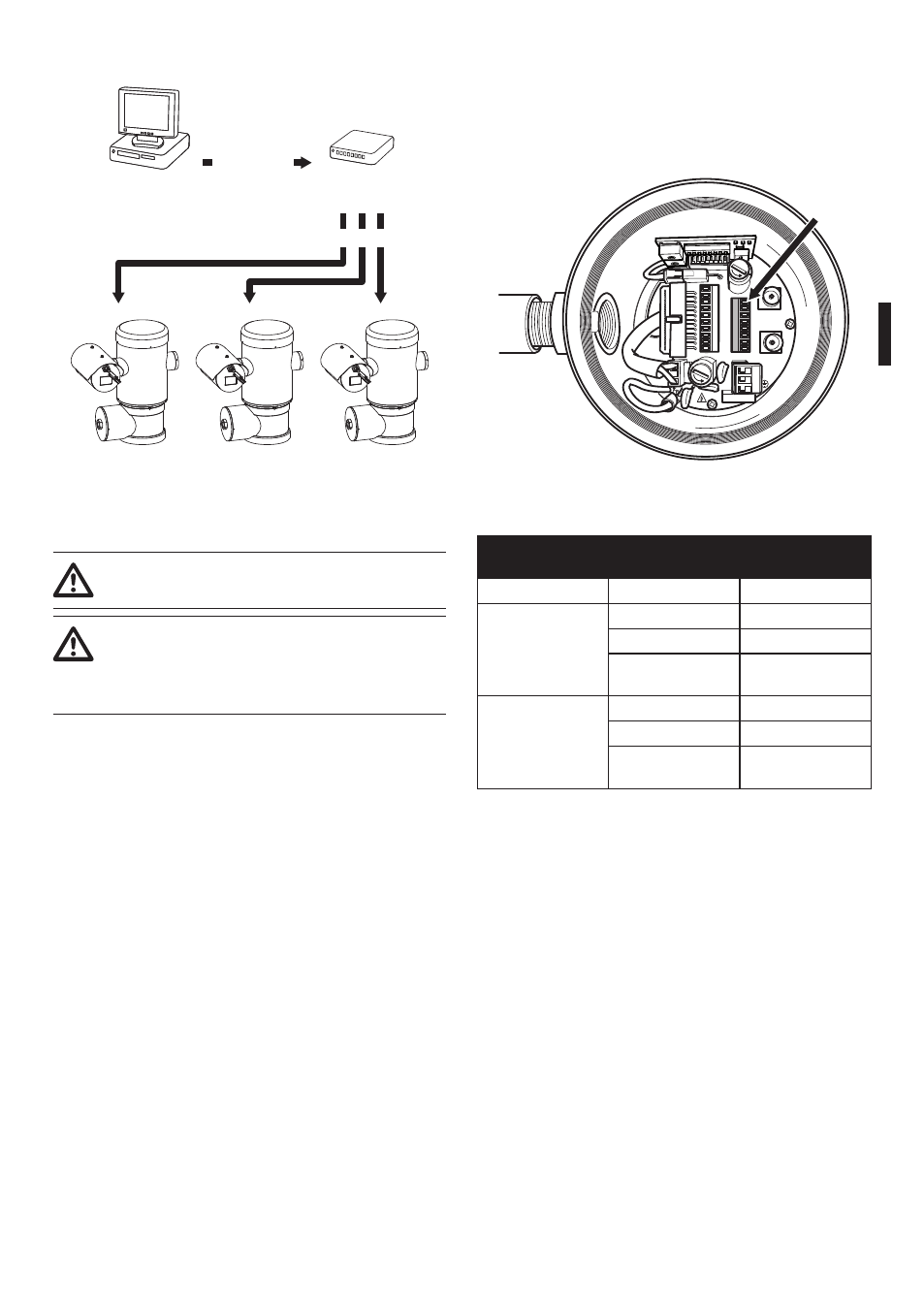

Типовая установка приводится на примере ниже.
Hub / Switch Personal
Computer
UTP cat 5E
UTP cat 5E
Рис. 30
6.1.9 Подключение к линии
телеметрирования
Установка типа TNV-1, не подключайте к
системам SELV.
Для снижения опасности пожара
пользуйтесь исключительно кабелями
диаметром равным или больше 26AWG
(0,35мм²)
Разъём J9 даёт доступ к двум серийным линиям
связи RS485 (Таб. 2, страница 23).
Линии конфигурируются в разных режимах
согласно установкам двухрядного переключателя
на плате конфигурации (6.1.11 Установка адреса
прибора, протокола связи и скорости передачи,
страница 25).
Телеметрические линии подключают прибор
к блоку управления и программирования
(клавиатура или ПК).
• Провести телеметрические кабели вдоль
входящего устройства.
• Изъять съёмный гнездовой разъём J9
из соединительной платы и подключить
телеметрические кабели.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
J9
Рис. 31
• Установить подключенный разъём в вывод J9.
ТАбЛИЦА ПОДКЛюЧЕНИЙ ЛИНИЙ
ТЕЛЕМЕТРИРОВАНИя
Серийная линия Клемма Описание
RS485-1 A (+) Линия RS485 (1)
B (-) Линия RS485 (1)
SGND ссылка на линию
RS485-1
RS485-2 A (+) Линия RS485 (2)
B (-) Линия RS485 (2)
SGND ссылка на линию
RS485-2
Таб. 2
2 последние контакта разъёма J9 (W и GND)
относятся к контролю уровня жидкости во
внешнем моечном баке (при наличии).
