Watlow EZ-ZONE

®

PM Integrated Controller

17

Chapter 2 Install and Wire

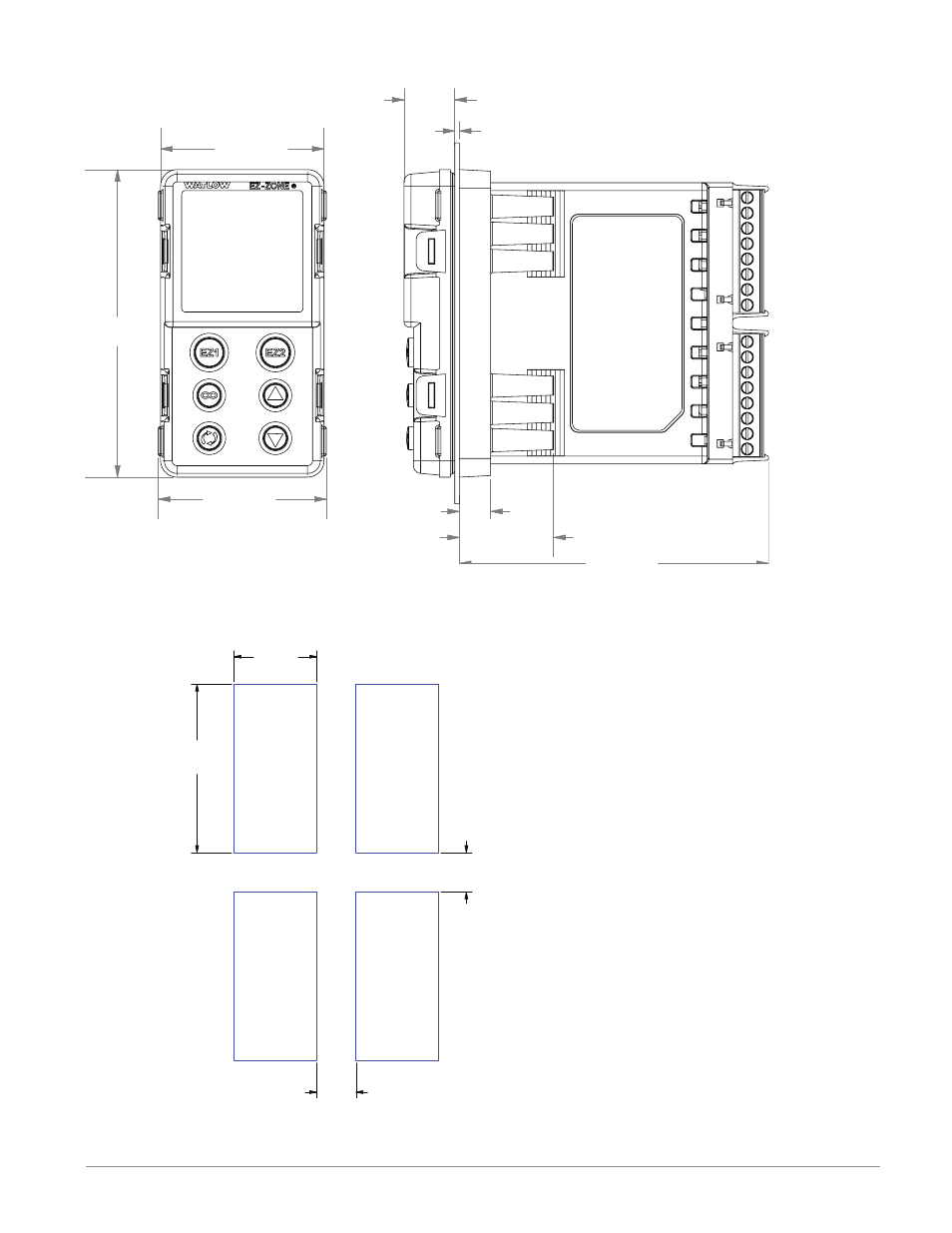

1/8 DIN (PM8) Vertical Dimensions

(3.95 in)

100.33 mm

(2.16 in)

54.8 mm

(2.10 in)

53.34 mm

(4.00 in)

101.60 mm

(0.62 in)

15.75 mm

(0.06 in)

1.52 mm

(0.40 in)

10.16 mm

(1.21 in)

30.73 mm

1/8 DIN (PM8) Vertical Recommended Panel Spacing

Panel thickness (0.060 in) 1.53 mm

to (0.375 in) 9.52 mm

21.6 mm

(0.85 in)

Minimum

21.6 mm

44.96 to 45.60 mm

(1.77 to 1.79 inches)

92.00 to 92.80 mm

(3.62 to 3.65 inches)

(0.85 in)

Minimum
