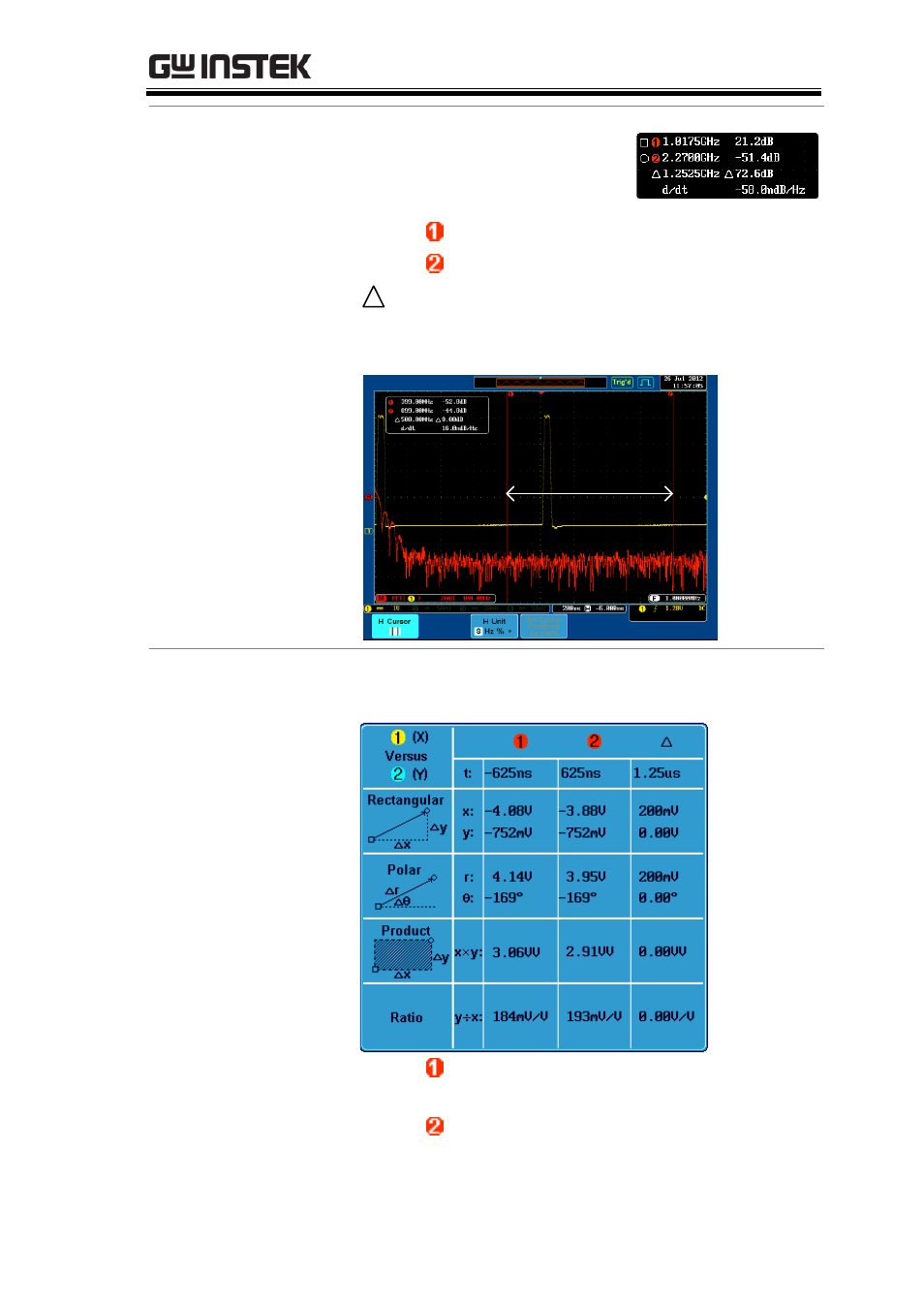

MEASUREMENT

87

FFT

FFT cursors use different
vertical units. For FFT details,
see page 96.

Cursor

Hor. position, dB/Voltage

Cursor

Hor. Position, dB/Voltage

Delta (difference between cursors)

dV/dt or d/dt

Example

Horizontal

cursors

XY Mode

XY mode cursors measure a number of X by Y
measurements.

Cursor

Time, rectangular, polar co-
ordinates, product, ratio.

Cursor

Time, rectangular, polar co-
ordinates, product, ratio.
