GETTING STARTED
23

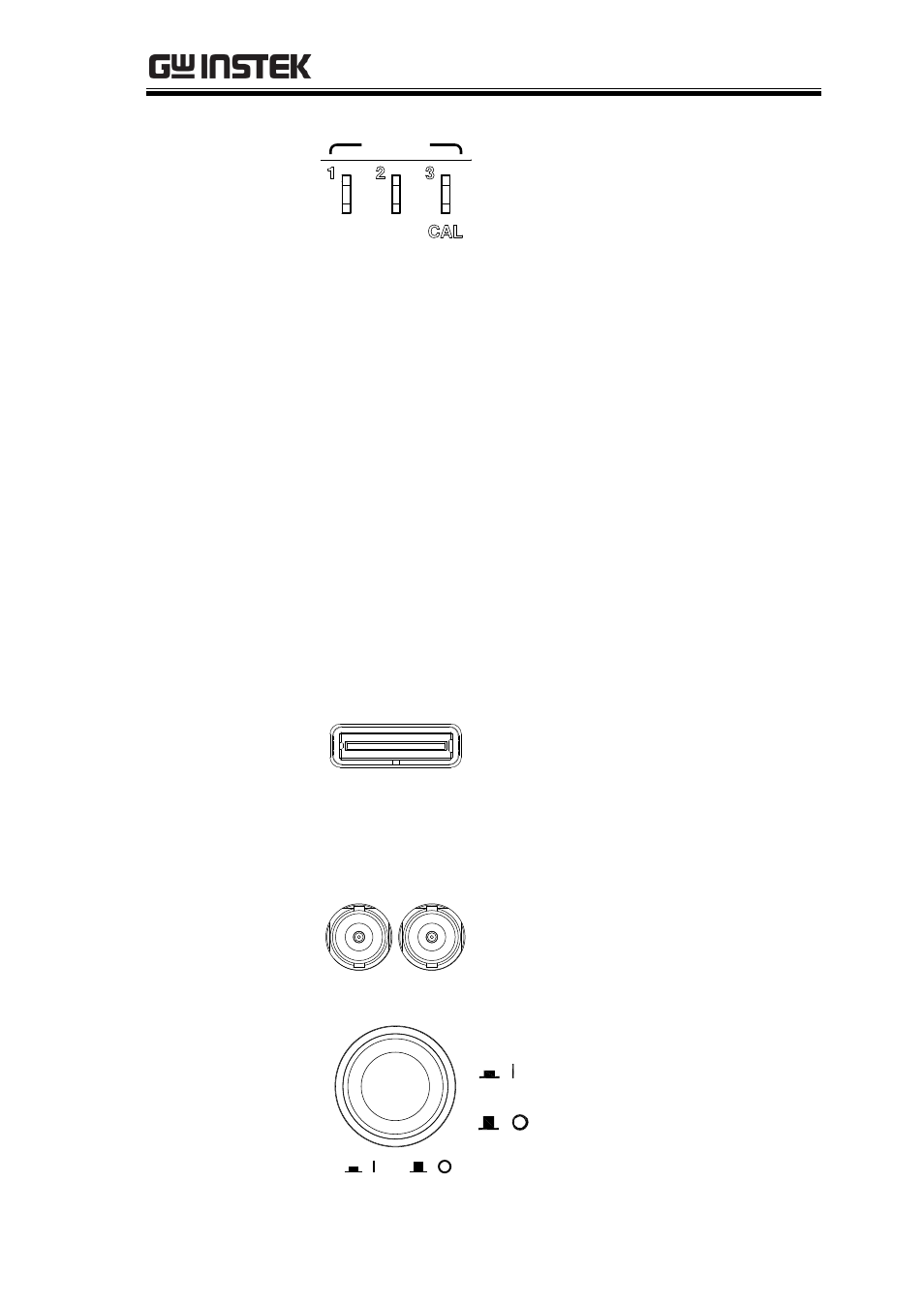

Demo and Probe
Compensation
Outputs
Demo
The Demo outputs are
multifunction outputs that can be
configured for probe
compensation, as a trigger output
or as a basic waveform generator
for demonstration purposes. (FM
signal, UART, I
2
C, SPI).
By default, the 3 Demo outputs are
configured as:
1: Trigger output
2: FM waveform
3: Probe Compensation signal
CAL (Demo 3) outputs a 2Vp-p,
square wave signal for probe
compensation.
Please see page 171 for details.
Logic Analyzer
Port
Logic Analyzer
The Logic Analyzer port is used to
connect to a Logic Analyzer probe.
This port only functions if the
optional logic analyzer module is
installed.
Function
Generator Output
GEN 1
GEN 2
The function generator outputs are
used with an optional function
generator module.
Power Switch
POWER
Used to turn the power on/off.
: ON
: OFF
