Delta DOP Series HMI Connection Manual|DOP-A/AE/AS Series

Revision January, 2008, Doc. Name: 2007PDD23000007

1-83

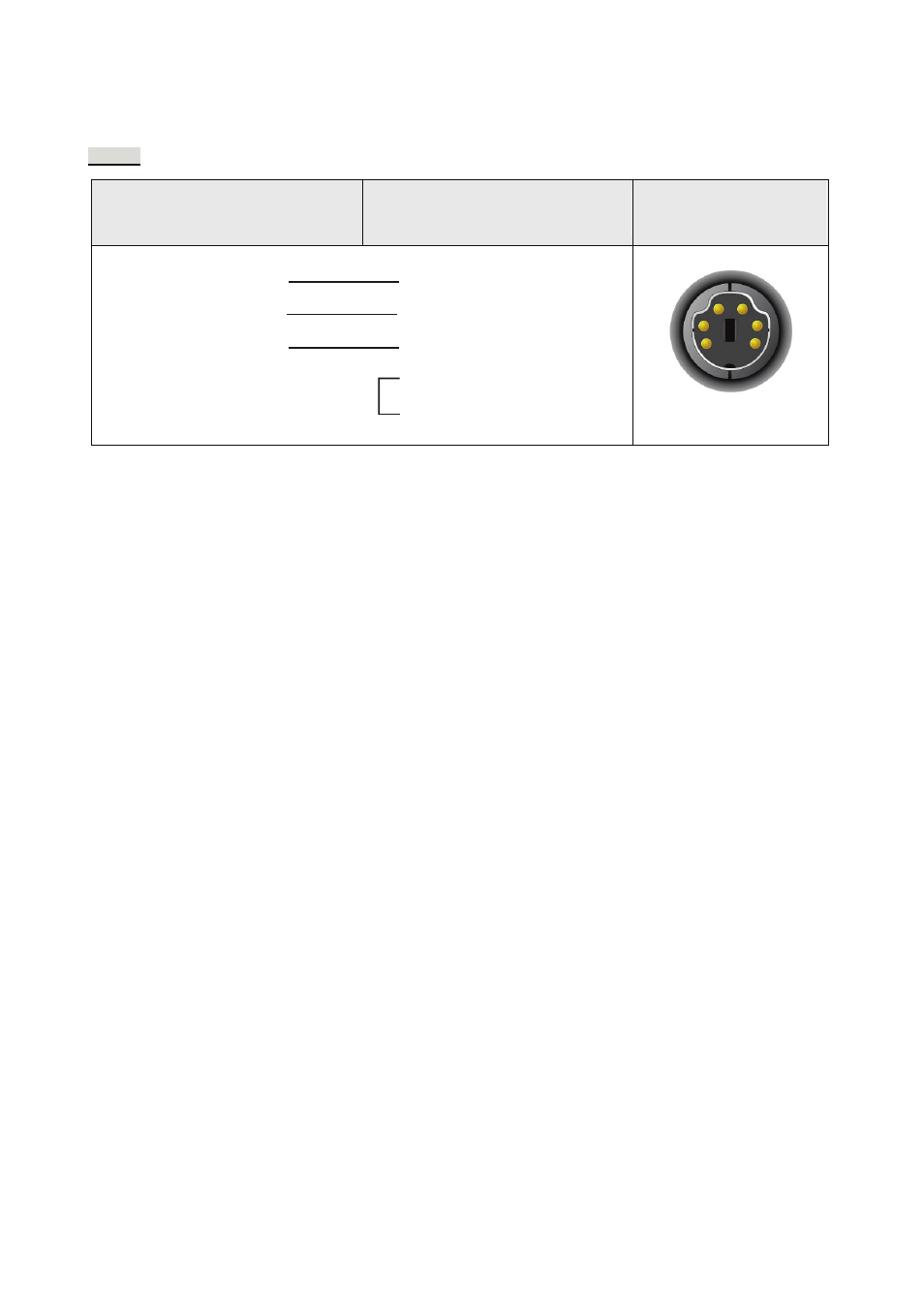

C. Connections (Connector Pinouts)

RS-232

DOP

9 pin D-SUB male (RS-232)

Controller

6 pin Mini DIN male (RS-232)

Controller

6 pin Mini DIN male

(RS-232)

RXD (2)

(2) SD (TXD)

TXD (3)

GND (5)

(1) RD (RXD)

(3) GND

(5) DSR (DR)

(6) DTR (ER)

Top View

2

6 5

3

1
