Delta DOP Series HMI Connection Manual|DOP-A/AE/AS Series

1-114

Revision January, 2008, Doc. Name: 2007PDD23000007

Omron C Series PLC

Back to Table

A. HMI factory settings

Baud rate: 9600, 7, EVEN, 2.

Controller station number: 0.

Control area/status area: DM0 / DM10.

¾

This driver can support OMRON C/CPM series PLC simultaneously.

B. Definition of controller Read/Write address

Registers

Read/Write Range

Register Type

Format

Word No.

Bit No.

Data length

IR area

IRn

n: 0 ~ 511

N/A

Word

HR area

HRn

n: 0 ~ 99

N/A

Word

AR area

ARn

n: 0 ~ 27

N/A

Word

LR area

LRn

n: 0 ~ 63

N/A

Word

TC area

TCn

n: 0 ~ 511

N/A

Word

DM area

DMn

n: 0 ~ 6655

N/A

Word

Contacts

Read/Write Range

Contact type

Format

Word No.

Bit No.

IR area

IRnb

n: 0 ~ 511

b: 00 ~ 15

HR area

HRnb

n: 0 ~ 99

b: 00 ~ 15

AR area

ARnb

n: 0 ~ 27

b: 00 ~ 15

LR area

LRnb

n: 0 ~ 63

b: 00 ~ 15

TC area

TCn

N/A

n: 0 ~ 511

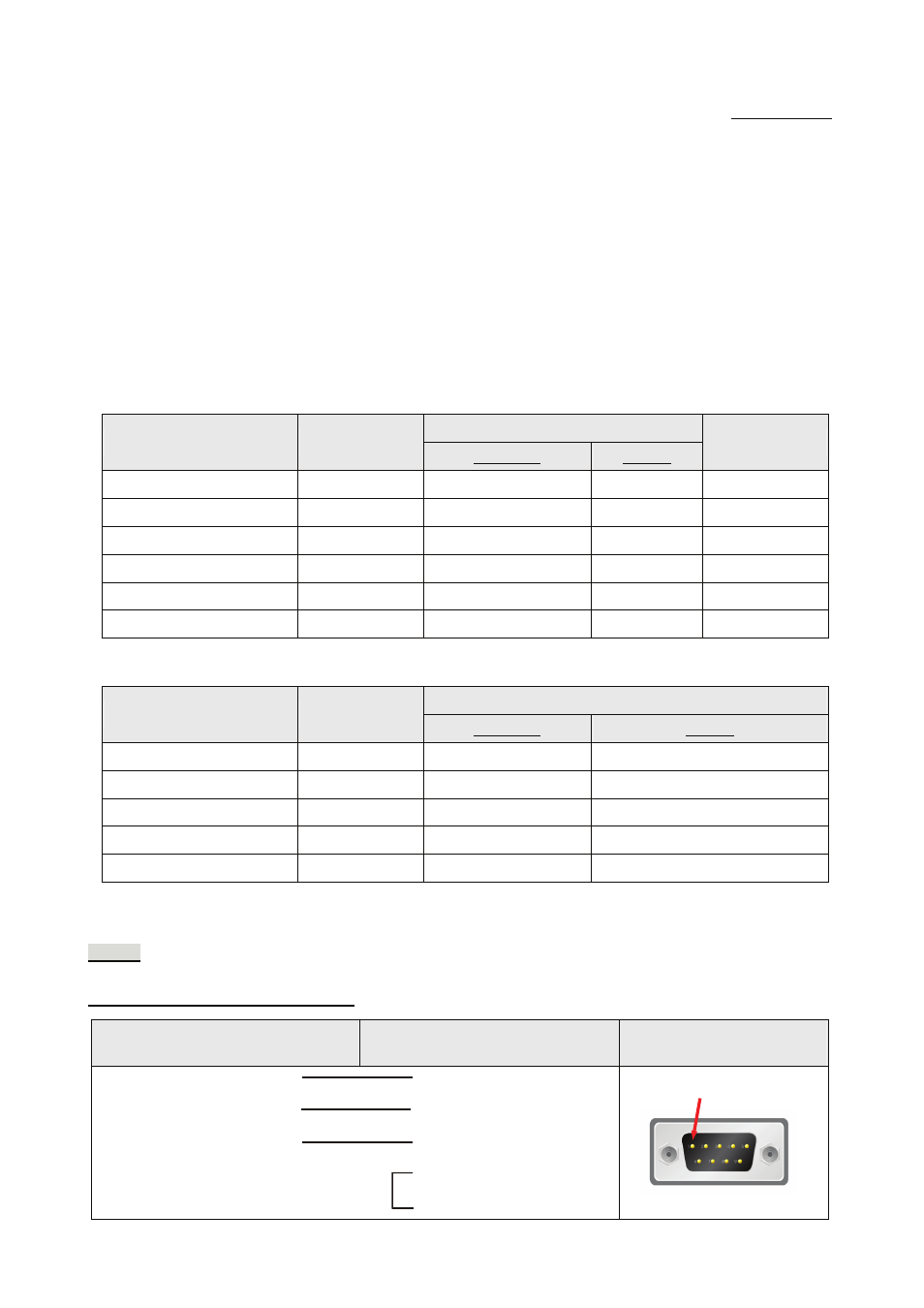

C. Connections (Connector Pinouts)

RS-232

1:1 Host Link via RS-232C converter

DOP Series

9 pin D-SUB male (RS-232)

Controller

9 pin D-SUB male (RS-232)

Controller

9 pin D-SUB male (RS-232)

RXD (2)

(2) TXD

TXD (3)

GND (5)

(3) RXD

(9) SG

(4) RS

(5) CS






Top View

Pin1
