Delta DOP Series HMI Connection Manual|DOP-A/AE/AS Series

Revision January, 2008, Doc. Name: 2007PDD23000007

1-31

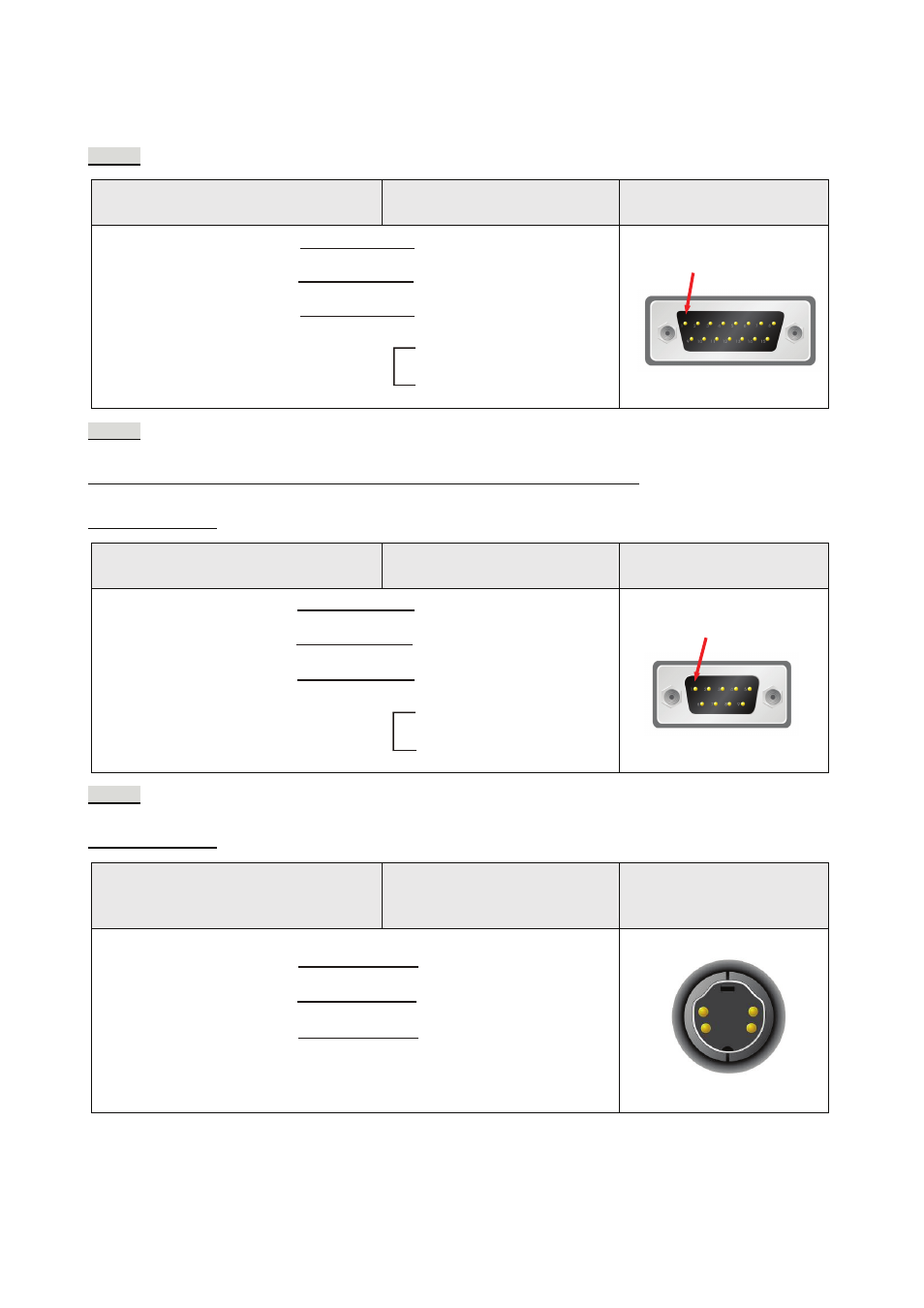

C. Connections (Connector Pinouts)

RS-232

DOP Series

9 pin D-SUB male (RS-232)

Controller

15 pin male (RS-232)

Controller

15 pin male (RS-232)

RXD (2)

(2) TXD

TXD (3)

GND (5)

(1) RXD

(6) SG

(3) RTS

(4) CTS







Top View

RS-232

Connecting to CB (Communication Board) or CM (Communication Module)

FBs Series Port 1

DOP Series

9 pin D-SUB male (RS-232)

Controller

9 pin D-SUB male (RS-232)

Controller

9 pin D-SUB male (RS-232)

RXD (2)

(2) TXD

TXD (3)

GND (5)

(3) RXD

(5) GND

(8) RTS

(7) CTS

RS-232

FBs Series Port 0

DOP Series

9 pin D-SUB male (RS-232)

Controller

4 pin Mini DIN male (RS-232)

Controller

4 pin Mini DIN male

(RS-232)

RXD (2)

(4) TXD

TXD (3)

GND (5)

(2) RXD

(1) GND

(3) +5V

Pin1

Pin1

1

2

3

4
