Delta DOP Series HMI Connection Manual|DOP-A/AE/AS Series

1-118

Revision January, 2008, Doc. Name: 2007PDD23000007

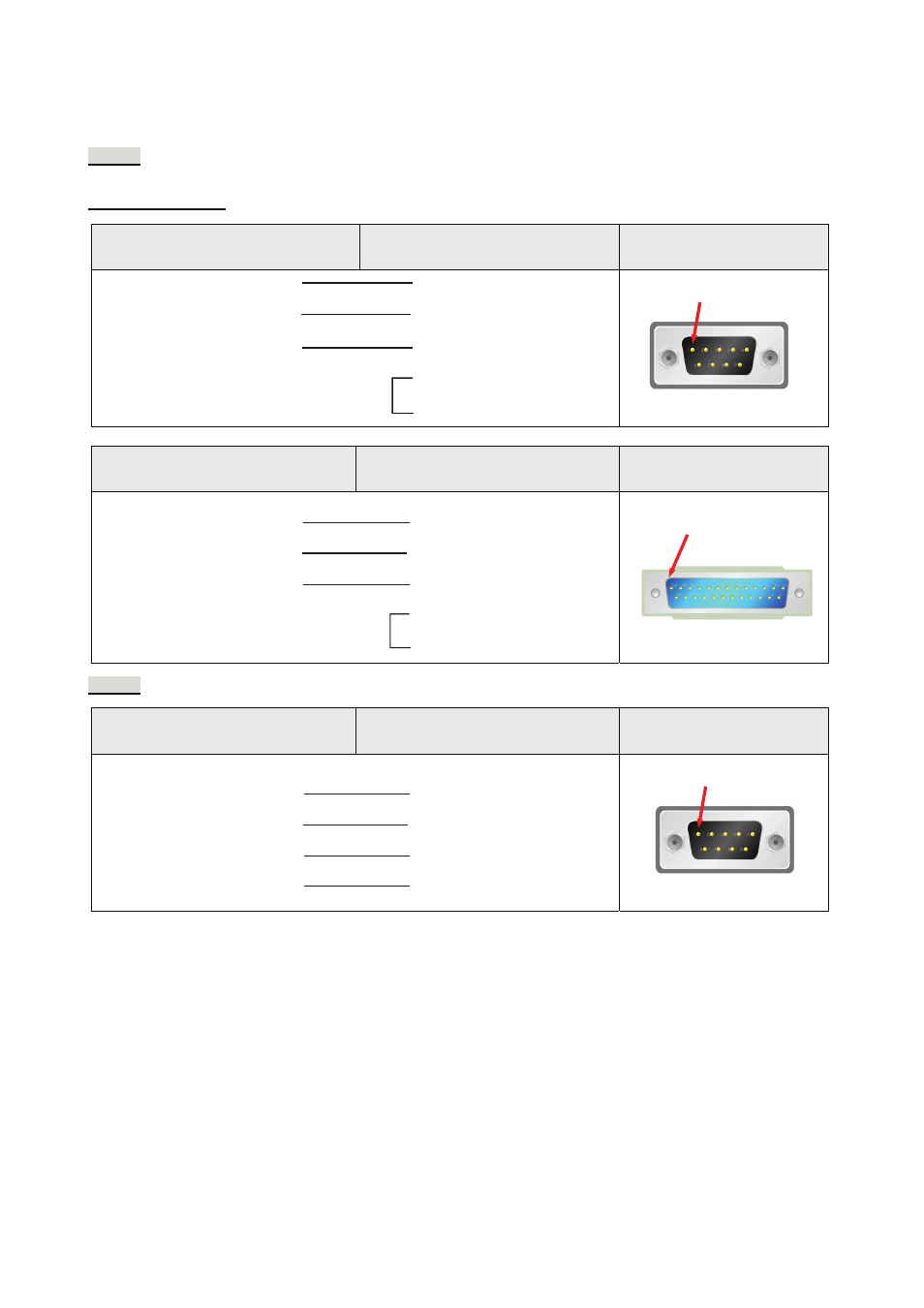

C. Connections (Connector Pinouts)

RS-232

CJ1M CPU module

DOP Series

9 pin D-SUB male (RS-232)

Controller

9 pin D-SUB male (RS-232)

Controller

9 pin D-SUB male (RS-232)

RXD (2)

(2) TXD

TXD (3)

GND (5)

(3) RXD

(9) SG

(4) RS

(5) CS






Top View

DOP

9 pin D-SUB male (RS-432)

Controller

25 pin D-SUB male (RS-432)

Controller

25 pin D-SUB male (RS-432)

R XD (2)

(2 ) TXD

TXD ( 3)

GN D ( 5)

(3 ) RXD

(7 ) SG

(4 ) RS

(5 ) CS

RS-422

DOP

9 pin D-SUB male (RS-422)

Controller

9 pin D-SUB male (RS-422)

Controller

9 pin D-SUB male (RS-422)

R XD - (1 )

(9 )TXD-

R XD + ( 2)

TXD+ (3)

(5 )TXD+

(1 )RXD +

TXD- (4)

(6 )RXD -






Top View

Pin1

Pin1

Pin1
