Page 42

Publication 2098-IN001E-EN-P — April 2002
2-16
Ultra5000 Connector Information
460V Ultra5000 Front Panel Connections
Use the figure below to locate the front panel connections on the
460V Ultra5000 drives (3 kW, 5 kW, 10 kW, 15 kW and 22 kW).
Detailed descriptions of the digital connections are provided on pages
. Power connections are provided on page
DeviceNet connections are provided on page

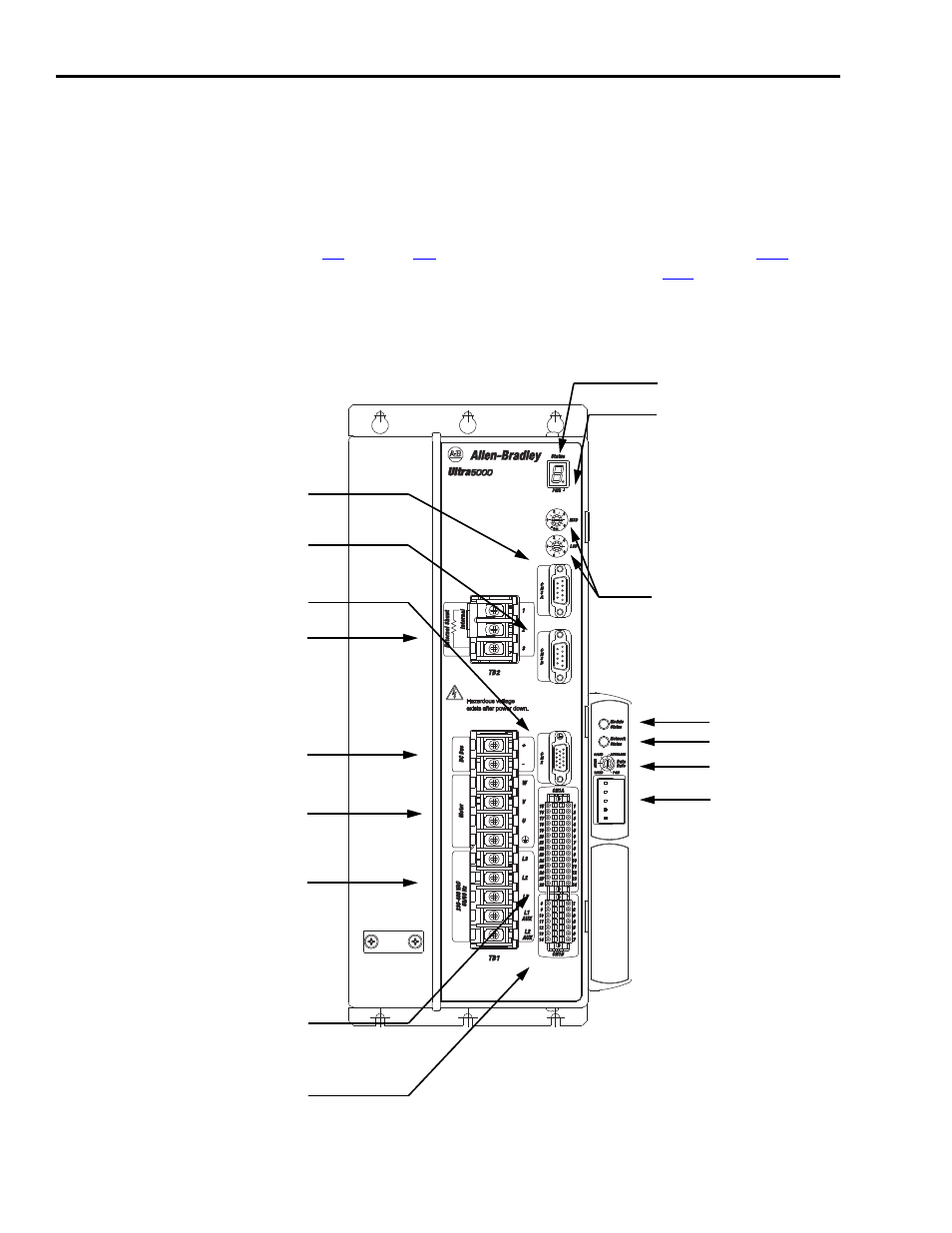

Figure 2.7
Ultra5000 Front Panel Connections
for 2098-IPD-HV030-xx, -HV050-xx, -HV100-xx, -HV150-xx, and -HV220-xx
Device
DeviceNet
Net
DANGER
DeviceNet Interface
Data Rate
Switch
Module Status LED
Network Status LED
AC Input Power Terminals
Motor Power Terminals
DC Bus Terminals for
Shunt Resistor
Seven Segment
Status LED
Logic Power LED
CN3A 9-pin
Main Serial Port
Node Address
Selector Switches
CN3B 9-pin
Auxiliary Serial Port
DC Bus Terminals
CN2 15-pin
Motor Encoder
CN1A 28-pin
Digital I/O
CN1B 14-pin
Auxiliary Encoder and
Analog I/O
