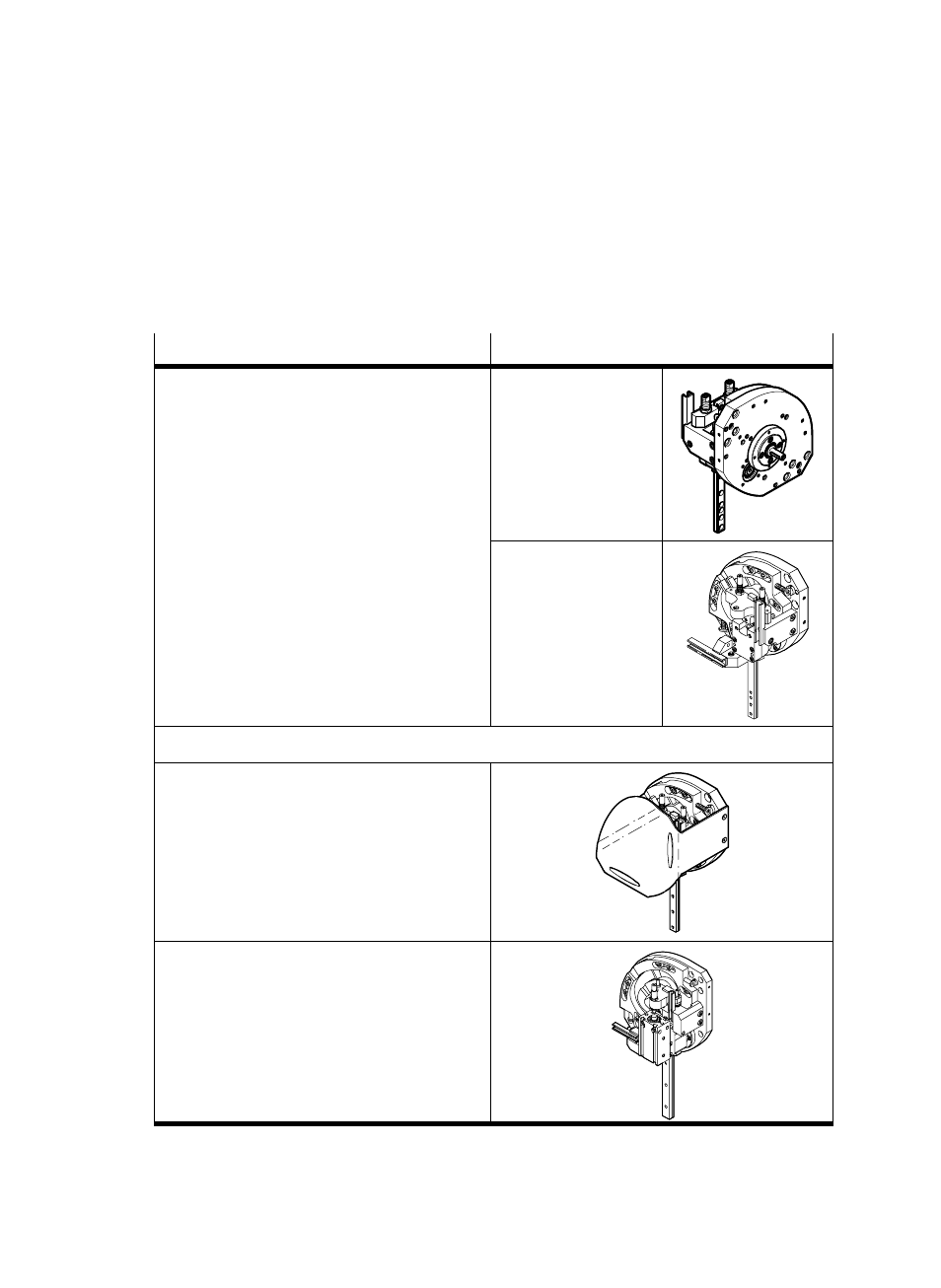

2 Vue d’ensemble du produit
Exécution de base Variantes
HSW−10, HSW−12, HSW−16
Le module de manipulation est livré en standard
dans les tailles 10, 12, 16 avec les éléments de
fonction suivants préassemblés :
Ĉ Plaque de montage avec différentes
possibilités de montage et de fixation aJ
Ĉ 2 coulisses réglables pour le guidage du
déplacement par roulements 3
Ĉ 1 guidage linéaire 6
HSW−...−AS
Module de manipulaĆ
tion sans entraînement
Ĉ 1 guidage linéaire 6
Ĉ 1 palier rotatif
Ĉ 2 butées en position de fin de course
comportant chacune un amortisseur (sur le
HSW−...−AP) ou un amortisseur en caoutchouc
(sur le HSW−...−AS)
1āā/āā9 et un rail de
montage pour le capteur de proximité 5
HSW−...−AP
Module de manipulaĆ
tion avec module oscilĆ
lant DSM (double effet,
pneumatique)
Options
HSW−...−SD
Module de manipulation avec couvercle de
protection
Le modèle SD" est recommandé pour le
fonctionnement autonome.
HSW−...−AW
Module de manipulation avec vérin BAW−HSW
(voir également le chapitre Accessoires) pour
repousser le levier oscillant dans une position
d’attente
Fig. 2
