HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Svenska
157
3 Funktion och användning
Genom kurvstyrning 3 och linjärstyrning 6
framtvingas ett rörelseförlopp i vertikal och
horisontell riktning (y−z−bana). De Fjäder−
tryckstyckena
8 som är monterade vid
slutanslagen 9 ger en hög
repeternoggrannhet vid positioneringen.
I ändlägena dämpas rörelsen av
självjusterande, hydrauliska stötdämpare
1.

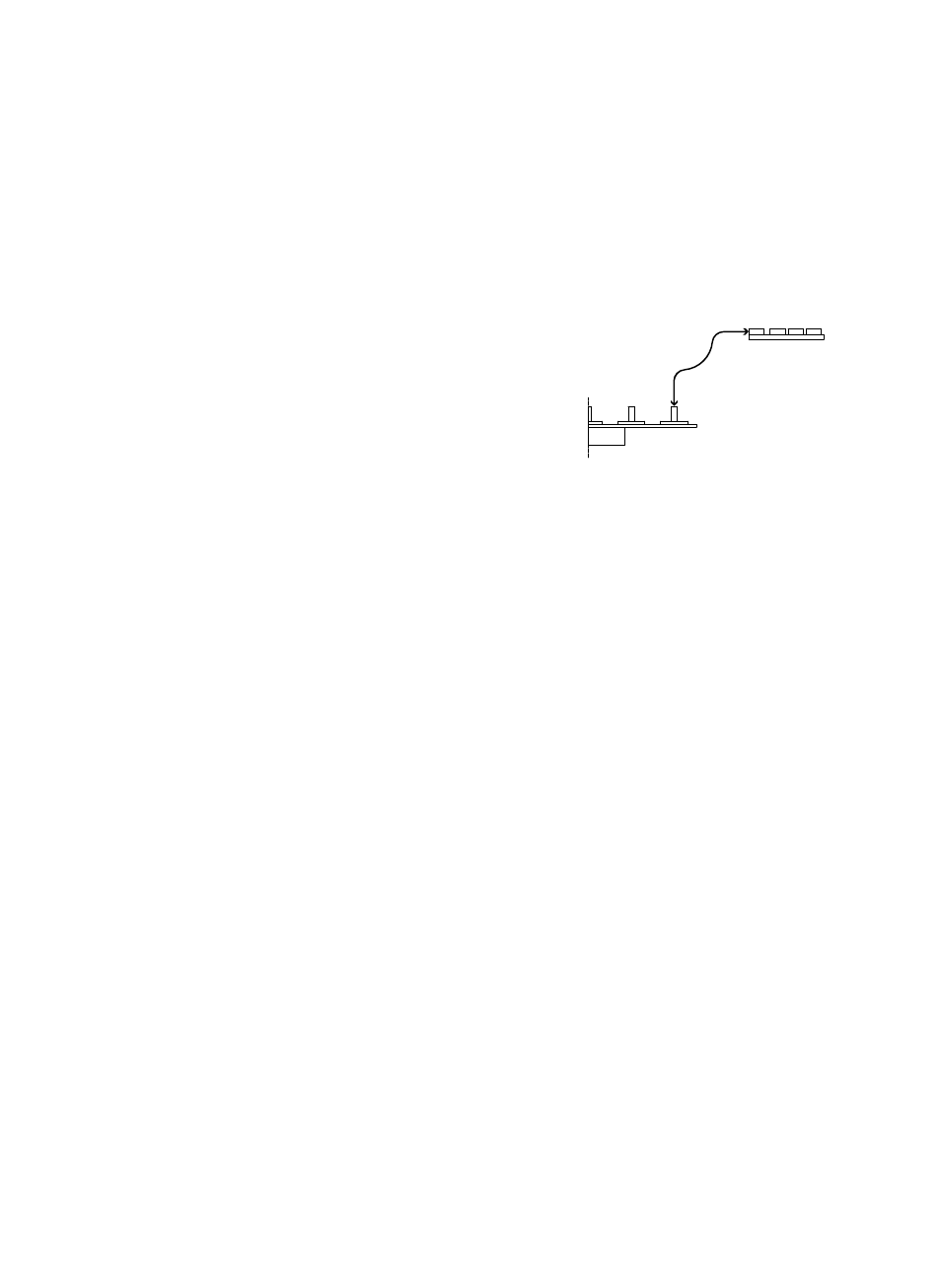

Ändlägena kan avkännas med cylindergivare
SME/SMT−8 Cylindergivarens LED kan vid
monterat skyddslock observeras genom
inspektionsfönstret.
Slaglängdsområdet ställs in separat för de båda ändlägena (upptagnings− och
avlämningsläge):
ć via justerskruvar för vinkelinställning 4
ć via stöt−/gummidämpare i anslagssystemet 1
Hanteringsmodulen HSW är avsedd för användning vid automatiserad bestyckning
inom området för hanterings− och monteringsteknik.
HSW är särskilt avsedd för hantering av detaljer med hög hastighet, t.ex. vid
iläggning, flyttning eller konstruktion.
4 Transport och förvaring
S Observera vikten för HSWā:
Beroende på dimensionerna i grundutförande väger den upp till 5,5 kg.
S Beakta följande rekommendationer för förvaring:
Förvaringstid: < 48 månader
Förvaringstemperatur: +20 °C
Bild 4
