2 Produktöversikt

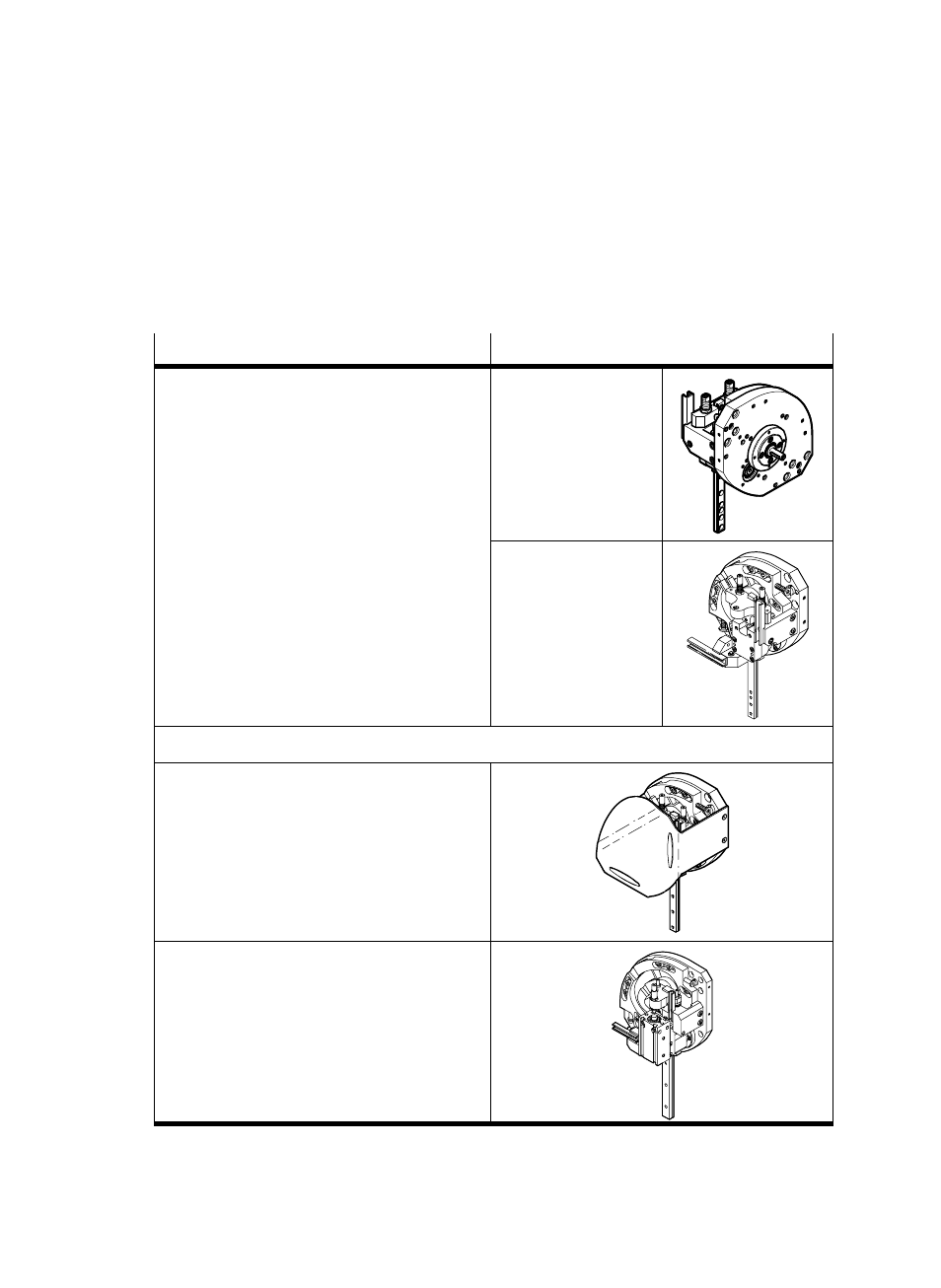

Grundutförande Varianter
HSW−10, HSW−12, HSW−16
Hanteringsmodulen levereras som standard i
dimensionerna 10, 12, 16 med följande
funktionselement färdigmonterade:
Ĉ Bottenplatta med variabla monterings− och
fästmöjligheter aJ
Ĉ 2 justerbara styrkulisser för banstyrning via
valslagerstyrning 3
Ĉ 1 linjärstyrning 6
HSW−...−AS
Hanteringsmodul utan
drivenhet
Ĉ 1 linjärstyrning 6
Ĉ 1 vridlager
Ĉ 2 anslag i ändlägena med vardera en
stötdämpare (för HSW−...−AP) resp.
gummidämpare (för HSW−...−AS)
1ā āā/āā 9 och
en fästskena för cylindergivare 5.
HSW−...−AP
Hanteringsmodul med
svängmodul DSM
(dubbelverkande,
pneumatisk)
Alternativ
HSW−...−SD
Hanteringsmodul med skyddslock
Utförandet −SD rekommenderas för
Stand−Alone−drift.
HSW−...−AW
Hanteringsmodul med cylinder BAW−HSW
(se också kapitlet Tillbehör) för att trycka
tillbaka svängarmen till vänteläget.
Bild 2
