10 Ausbau und Reparatur
Zum Austausch der Feder−Druckstücke:
Hinweis
Verwenden Sie bei Austausch der Feder−Druckstücke ausschließlich OriginalĆ
teile von Festo.
1. Entlüften Sie den Antrieb.
2. Bewegen Sie die Linearführung in MittelĆ
stellung.
3. Drehen Sie das alte Druckstück mit einem
Innensechskantschlüssel heraus.
4. Bewegen Sie die Linearführung in die
Endlage.
5. Drehen Sie das neue Druckstück ein, bis es den Anschlagbolzen der Dreh−
einheit gerade berührt.
6. Ziehen Sie dann das Druckstück noch ca. 1/2 Umdrehung fest (Vorspannung
0,5 mm). Damit ist die Führungsschiene spielfrei.
Hinweis
Die angegebene Vorspannung des Feder−Druckstücks reicht zur spielfreien
Führung aus. Vermeiden Sie unnötigen Verschleiß der Linearführung und
Kulissen durch zu hohe Anpresskraft.

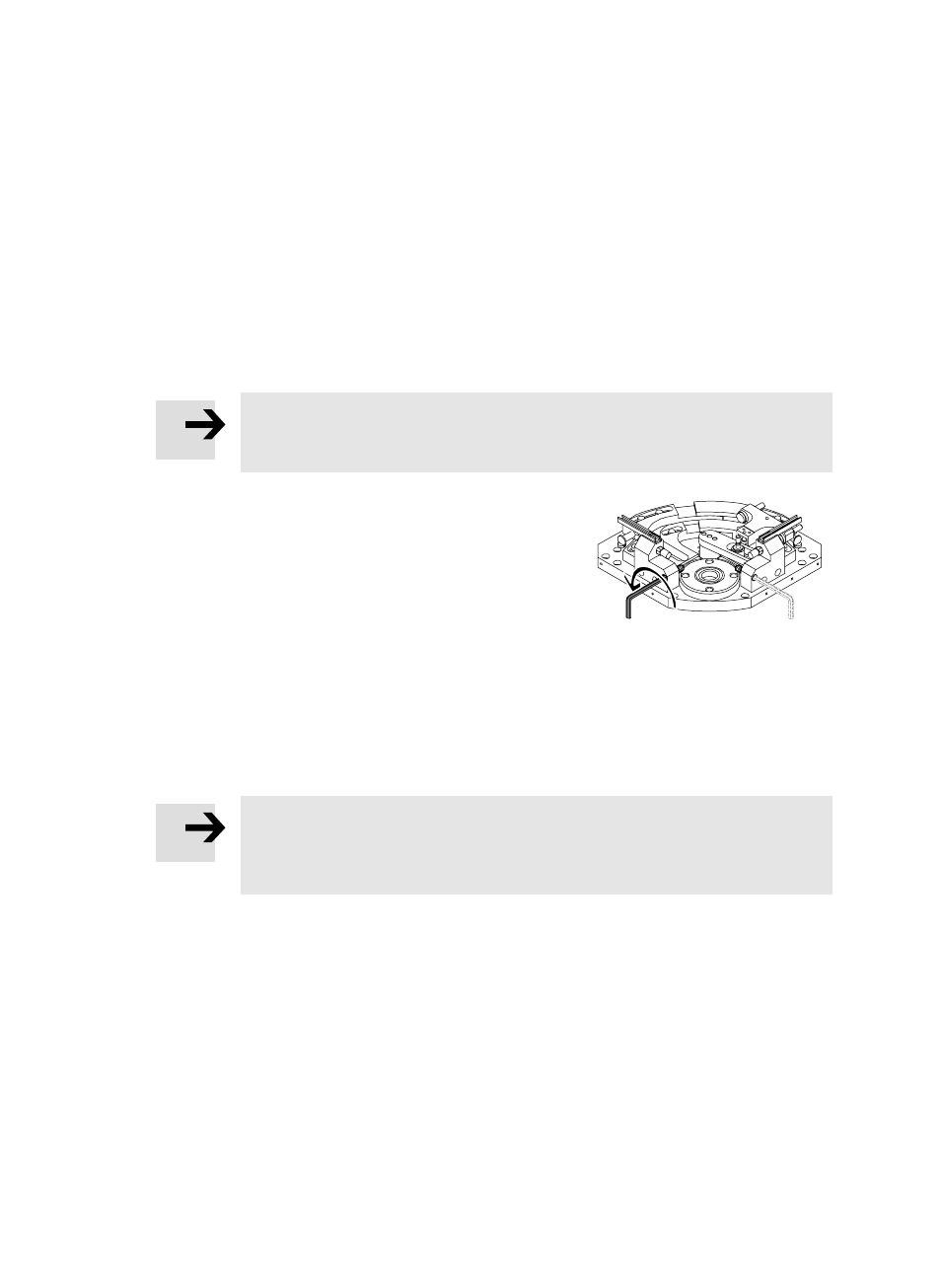

Bild 29
