Zur versatzfreien Ausrichtung:
3. Drücken Sie die Kulissenteile 3 gegen
das Drehlager 7ā, während Sie die
Befestigungsschrauben der Kulissenteile
festdrehen.
Das Anziehdrehmoment beträgt:
ć bei HSW−10: 3 Nm
ć bei HSW−12/16: 6 Nm
Zur Fein−Einstellung der Endlagen:
HSW−10−... HSW−12/16−...
(B)
(A)
(D)
(C)
1. Lösen Sie die Kontermutter (A) des
Stoßdämpfers.
1. Lösen Sie die Kontermutter (C) der
Anschlagschraube.
2. Drehen Sie mit einem InnensechskantĆ
schlüssel den Stoßdämpfer (B) unter
Gegenhalten der Kontermutter bis die
Aufnahmeposition erreicht ist
(
Hinweis: Stoßdämpfer darf nur im BeĆ
reich von 1 Ū 7 mm überstehen).
2. Drehen Sie mit einem Innensechskant−
schlüssel die Anschlagschraube (D)
unter Gegenhalten der Kontermutter,
bis die Aufnahmeposition erreicht ist.
3. Ziehen Sie die Kontermutter fest
(Anziehdrehmoment: 0,4 Nm).
3. Ziehen Sie die Kontermutter fest:
Anziehdrehmoment HSW−12: 1,2 Nm
Anziehdrehmoment HSW−16: 2,0 Nm.
4. Wiederholen Sie den Vorgang zur Einstellung der Abgabeposition.

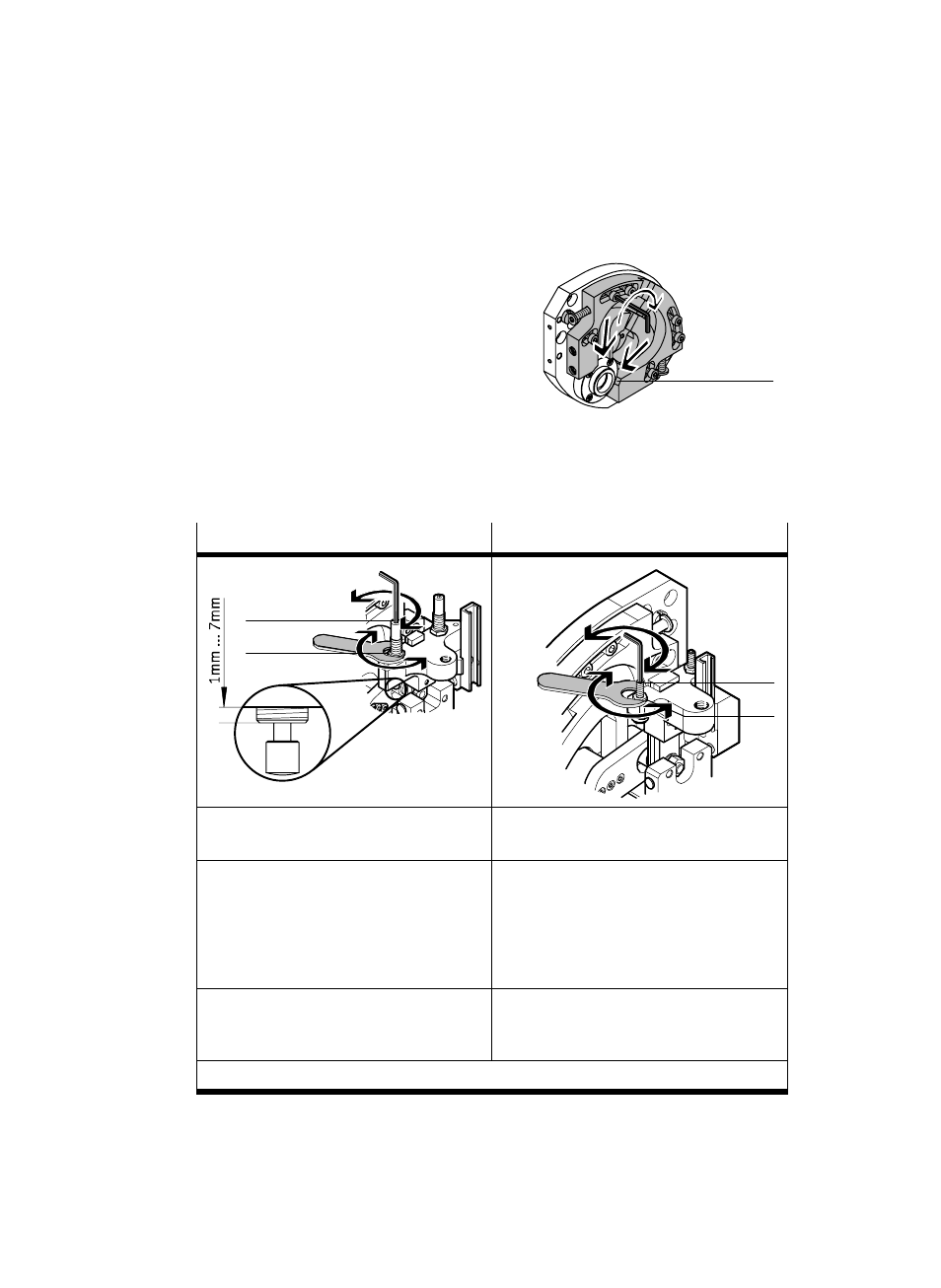

Bild 16
Bild 15
