HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Français
102
Note
Les vibrations de la charge utile à la résonance propre du système peuvent
endommager le système.
S Monter les centres de gravité de la charge utile le plus près possible des axes
symétriques du guidage linéaire et sur le point de rotation du palier rotatif.

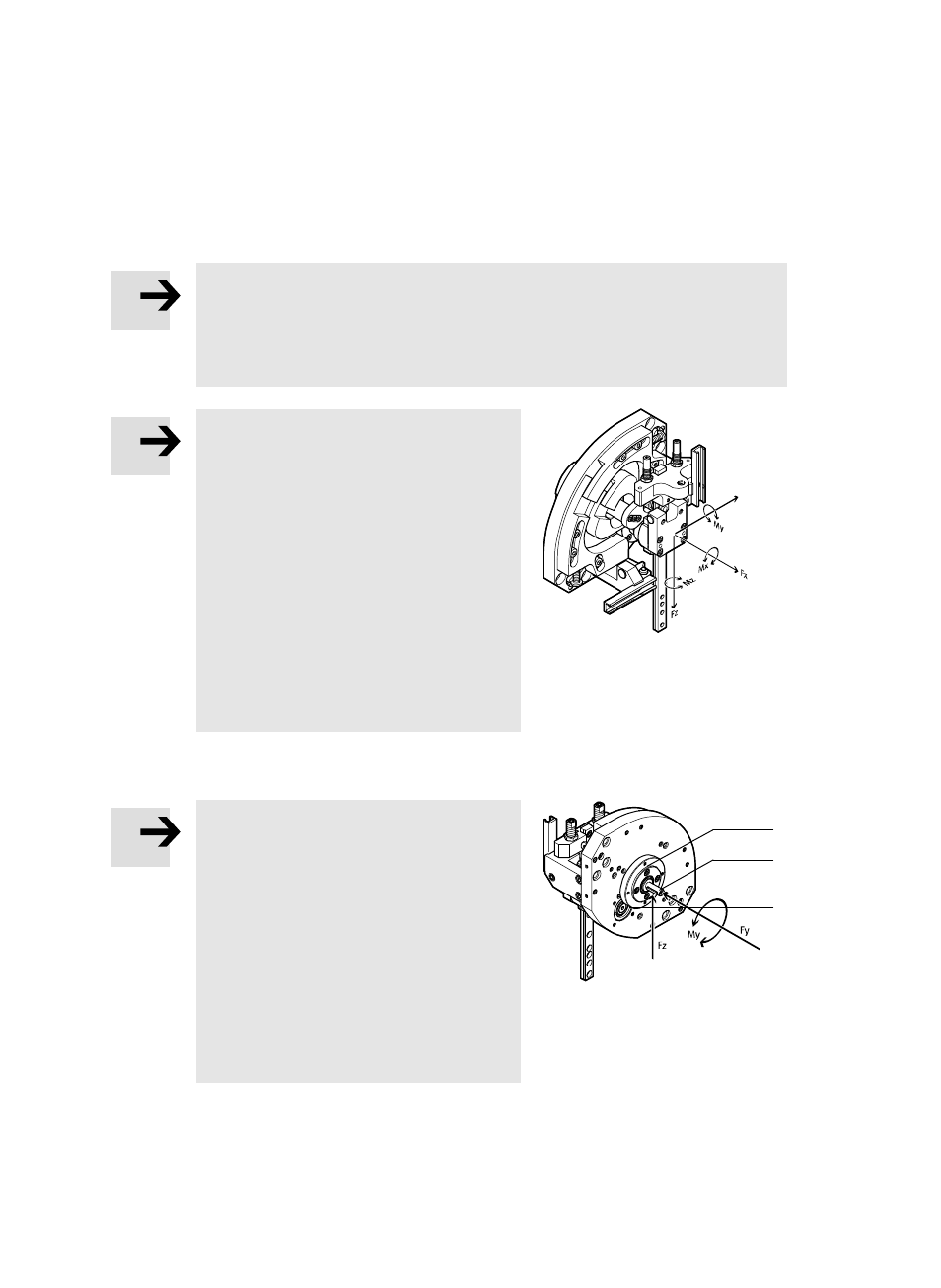

Note
Des forces et des couples trop élevés
endommagent l’entraînement et la
mécanique.
S Veiller à respecter les valeurs maximaĆ
les admissibles pour les grandeurs
caractéristiques suivantesĂ:
Ĉ Force Fx, Fy, Fz
ć Couples Mx, My et Mz
Le point de référence des forces et des
couples est le centre du guidage
linéaire sur le chariot de guidage. Voir à
ce sujet le chapitre Caractéristiques
techniques.
Pour le montage d’un entraînement externe
HSW−...−A SĂ:
Note
S Utiliser un entraînement avec un couple
d’entraînement uniforme sans à−coups.
S Veiller à respecter les valeurs maximaĆ
les admissibles pour les grandeurs
caractéristiques suivantesĂ:
ć Force axiale et radiale Fy et Fz
ć Couples moteur My
Le point de référence des forces et des
couples est le milieu de l’arbre. Voir à
ce sujet le chapitre Caractéristiques
techniques.
La transmission du couple s’effectue par le biais d’un arbre d’entraînement à
roulements à billes. L’entraînement externe peut être fixé sur la face arrière de la
plaque de montage.
Fig. 11
Fig. 12
(A)
(B)
(C)
