HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Italiano
124
1 Elementi operativi e attacchi
1
2
3
4
5
aJ
9
8
7
6
1
Elemento di battuta per la regolazione
della corsa
Ĉ AmmortizzatoreĂidraulico/battuta
fissa per HSW−10−...−AP/−AS
Ĉ Vite di arresto per HSW−12/16−...−AP
2
Leva oscillante
3
Coulisse con guida corsa
4
Vite di regolazione per la regolazione
dell’angolo
5
Scanalatura per sensore di finecorsa
SMx−8
6
Guida linerare (carello di guida)
7
Supporto rotante
8
Elemento di presa elastico
9
Arresto di finecorsa:
Ĉ
Perno d’arresto per HSW−10
Ĉ Ammortizzatore idraulico/battuta fissa
per HSW−12/16−...−AP/−AS
aJ
Sottobase con fori passanti e lamatura di
centratura per viti di fissaggio

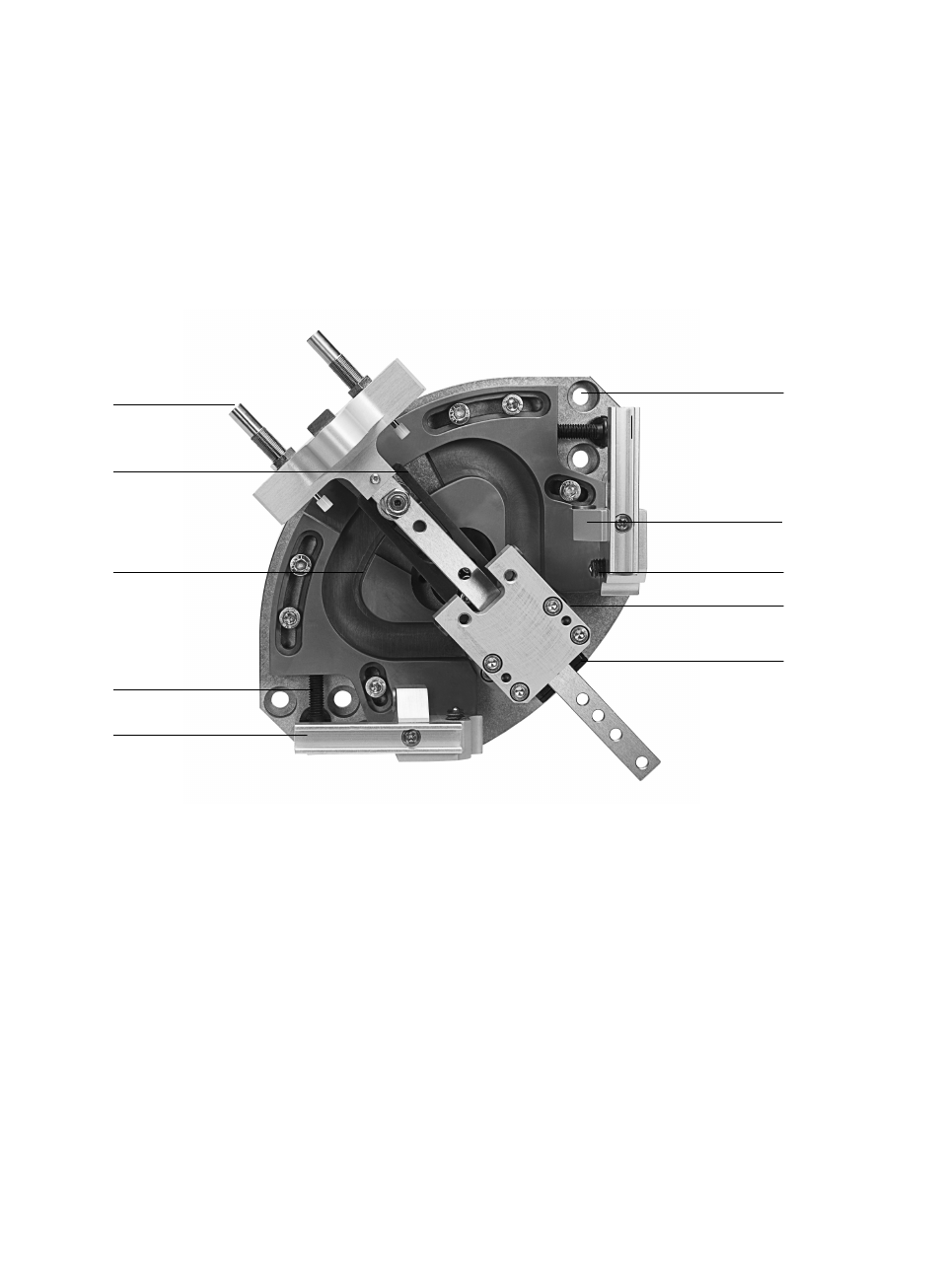

Fig. 1: Elementi operativi e attacchi HSW (vista frontale)
