HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Français
105
S Contrôler après chaque réglage manuellement (sans mise sous pression de
l’entraînement)
ć si la position de fin de course désirée a été atteinte,
ć le réglage sans décalage de la coulisse de guidage.

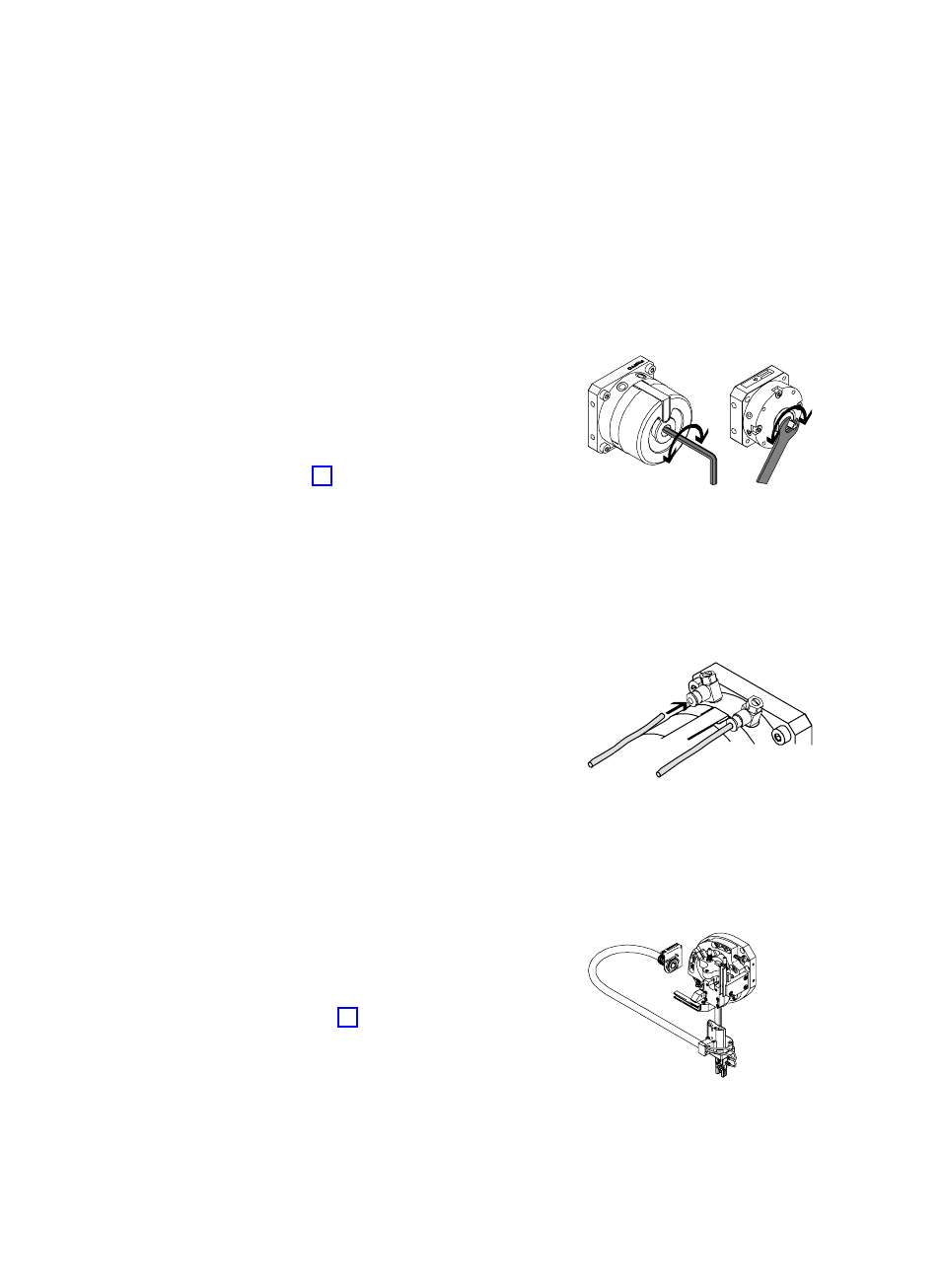

S Pour cela, basculer la masse en mouveĆ
ment dans les positions de fin de course
ć à la main ou
ć au niveau de l’entraînement à l’aide de
la clй а six pans (carrée sur le HSW−10;
voir Fig. 17).
S Veiller au mouvement sans à−coups des
galets doubles dans le chemin de voie.
S En cas de besoin, corriger l’alignement des coulisses.
S Retirer le couvercle de protection du module de manipulation.
Montage pneumatique
Pour le raccordement de l’entraînement
HSW−...−AP :
S Utiliser des limiteurs de débit unidirecĆ
tionnel GRLA pour régler la vitesse de
rotation.
La limitation de la vitesse est obtenue par
la limitation de l’air d’échappement.
S Visser les deux limiteurs de débit unidiĆ
rectionnel sur l’entraînement.
S Procéder au raccordement de l’entraînement.
Pour le raccordement des composants annexes :
S Veiller à un guidage sûr des flexibles
pneumatiques et des câbles électriques
(exemple : Bild 19). Le kit d’installation
MKRP (voir le chapitre Accessoires) perĆ
met un guidage sûr des flexibles et des
câbles dans une gaine d’installation souĆ
ple.
Fig. 17
Fig. 18
Fig. 19
