2 Resumen del producto

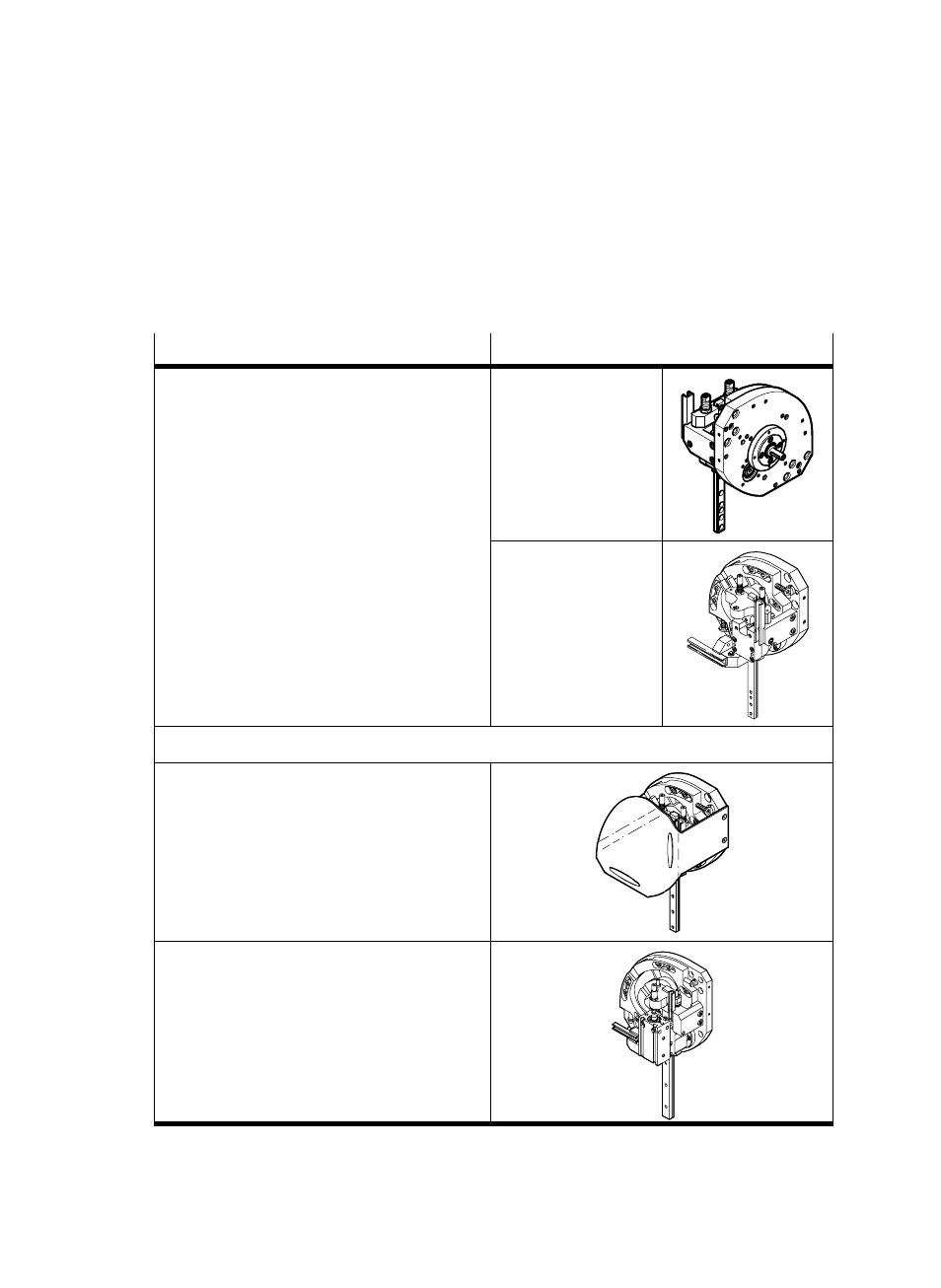

Diseño básico Variantes
HSW−10, HSW−12, HSW−16
El módulo manipulador es suministrado en
versión estándar en tamaños de 10, 12, 16 ya
montado con los siguientes elementos:
Ĉ Placa base con montaje variable y posibilidaĆ
des de fijación aJ
Ĉ Dos placas colisas ajustables para control de
recorrido por medio de guía con rodamienĆ
tos
3
HSW−...−AS
Módulo manipulador
sin accionamiento
tosĂ 3
Ĉ Una guía lineal 6
Ĉ Un cojinete pivotante
Ĉ Dos topes en las posiciones finales, cada uno
con amortiguador (in HSW−...−AP) o tope de
goma (en HSW−...−AS)
1āā/āā9 y un raíl de
fijación para interruptor de proximidad 5
HSW−...−AP
Módulo manipulador
con módulo basculante
DSM (neumático, de
doble efecto)
Opciones
HSW−...−SD
Módulo manipulador con cubierta protectora
El diseño SD" se recomienda para el modo
independiente.
HSW−...−AW
Módulo manipulador con cilindro BAW−HSW (ver
también capítulo Accesorios") para empujar de
nuevo la palanca a su posición de espera.
Fig. 2
