HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Italiano
146
Sostituzione degli ammortizzatori:
1. Scaricare la pressione nell’attuatore.
2. Rimuovere la copertura di protezione.
3. Rimuovere il sensore di finecorsa e la
guida per sensori all’ammortizzatore
(solo per HSW−12/16).
4. Allentare il dado di bloccaggio (A)
(solo per HSW−10).
5. Smontare l’ammortizzatore usato (B)
(per HSW−12/16 con bussola di arresto;
sul filetto dell’ammortizzatore è
predisposta la superficie per l’attacco
della chiave).
6. Montare in nuovo ammortizzatore
(coppia di serraggio vedi tabella).
7. Serrare il dado di bloccaggio (solo per
HSW−10; coppia di serraggio vedi tabella).
8. Fissare la guida per sensori (solo per
HSW−12/16).
9. Inserire il sensore di finecorsa nella
scanalatura della guida per sensori.
10. Fissare il sensore di finecorsa nella
posizione di finecorsa.
11. Fissare la copertura di protezione.
Coppia di serraggio ammesso HSW−10
(DYSW−4−6−
Y1F) HSW−12
(DYSW−5−8−
Y1F) HSW−16
(DYSW−7−10−
Y1F)
ć Dado di bloccaggio (HSW−10)
ć Ammortizzatore (HSW−12/16) 0,4 Nm 2 Nm 3 Nm
Fig. 31
S Provvedere affinché l’ammortizzatore venga smaltito ai sensi delle norme per
la protezione ambientale (smaltimento di sostanze dannose).
L’ammortizzatore è riempito con olio idraulico.

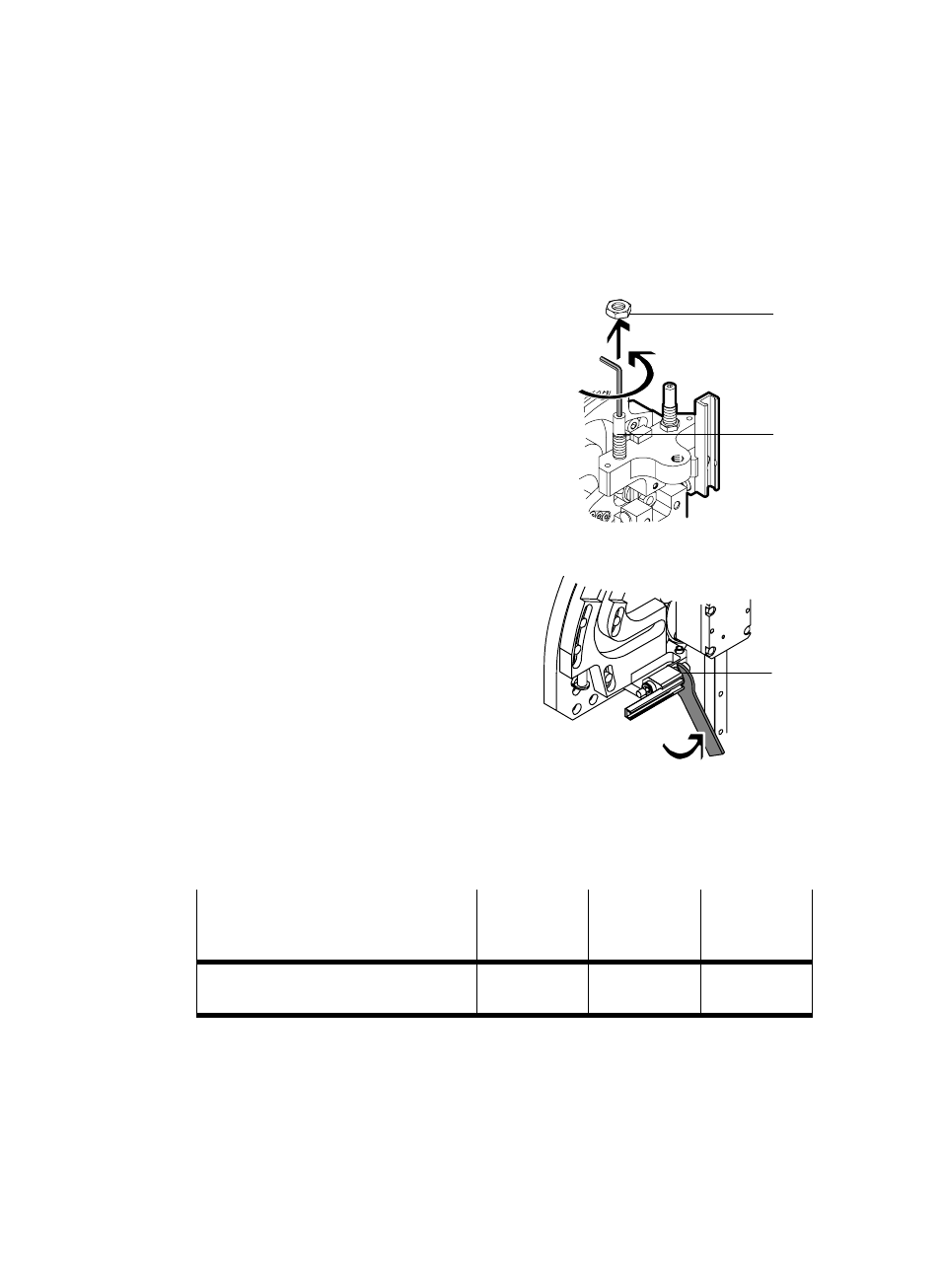

Fig. 30
HSW−10
HSW−12/16
(A)
(B)
(B)
