Wartung und Pflege

Reinigen Sie bei Bedarf das HSW außen mit einem weichen Lappen.

Bei Defekt des HSW oder bei Defekt des Antriebs am HSW−...−AP:

Schicken Sie das HSW zur Reparatur zu Festo.

Zur Schmierung:

Fetten Sie die Oberflächen der Wälzlagerführung, die keine Fettschicht mehr
aufweisen (z. B. nach Reinigung), gemäß folgender Tabelle:

Bauteil

Führungsschiene (HSW−10/12)/
Schmiernippel (HSW−16)

Kulissenbahn und
Schwenkhebel

SchmierĆ
stelle

SchmierĆ
intervall

Alle 10 Mio. Schaltspiele

Schmier−
ablauf

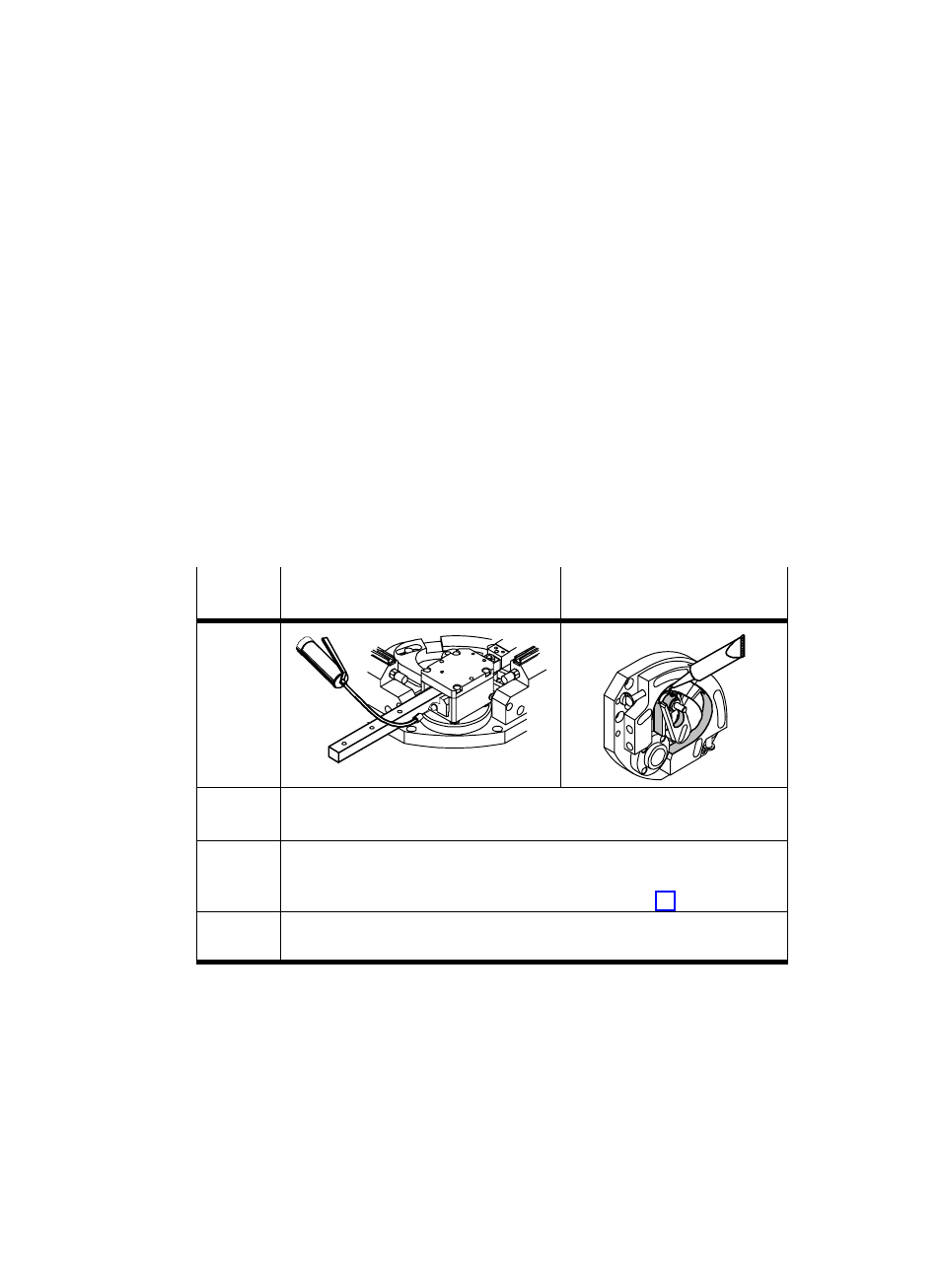

Schwenken Sie dazu die bewegliche Masse in die Endlagen
Ĉ von Hand oder
Ĉ mit Innensechskant (Vierkant bei HSW−10) am Antrieb (Bild 17).

SchmierĆ
fett

LUB−KC1

Bild 28
