HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Svenska
163
Fäste för drivenheten Tolerans HSW−10−... HSW−12−... HSW−16−...
(A) Fästhål Ĉ M3 M4 M4
(B) Axel med plattkil g7 6 mm 8 mm 10 mm
(C) Centering f8 32 mm 45 mm 50 mm
Bild 13
Montering Ĉ statisk justering av ändlägen
Grovjustering av ändlägen:
Varning
Under tryck kan oavsiktliga rörelser i arbetselementen vid inställningen av
kulissvinkeln leda till skador och vid lossade kulissdelar skada HSW.
Efter inställning av ändlägen:
S Kontrollera att fästskruvarna till kulissdelarna är ordentligt åtdragna.
På så sätt kan personskador och materiella skador undvikas.
S Avlufta vriddonet innan fästskruvarna till kulissdelarna lossas.
S Ta bort skyddslocket från hanteringsmodulen.
1. Lossa fästskruvarna (A) för höger och
vänster kulissdel 3 så mycket att
kulissdelarna kan förflyttas.
2. Vrid juserskruvarna 4 tills kulissdelarna
har nått önskat upptagnings− resp.
avlämningsläge.

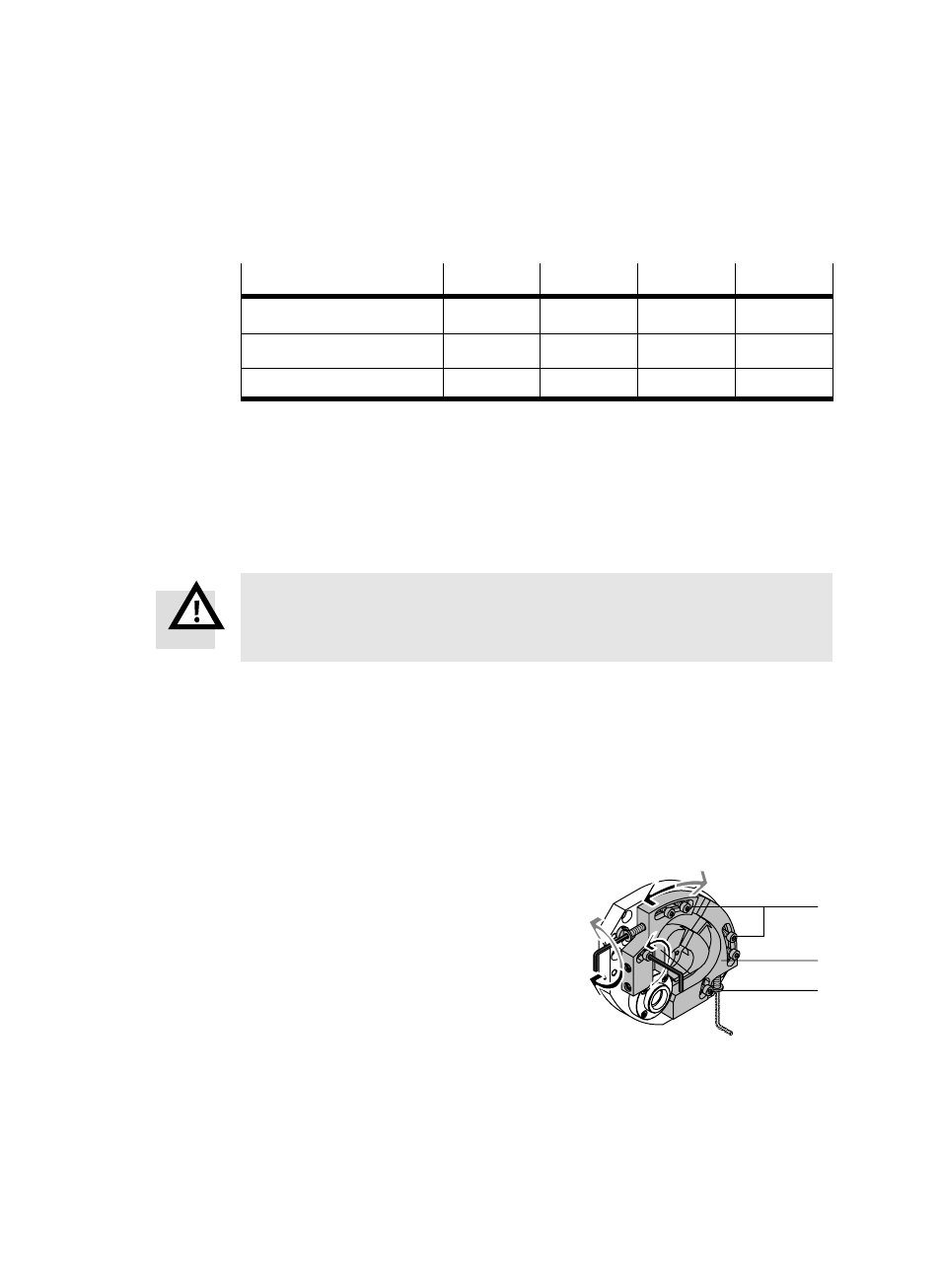

Bild 14
(A)
3
4
