Pour un réglage sans décalage :
3. Pousser la coulisse 3 contre la palier
rotatif 7 tout en serrant les vis de
fixation des coulisses.
Couple de serrage :
ć sur le HSW−10Ă:
3 Nm
ć sur le HSW−12/16Ă: 6 Nm

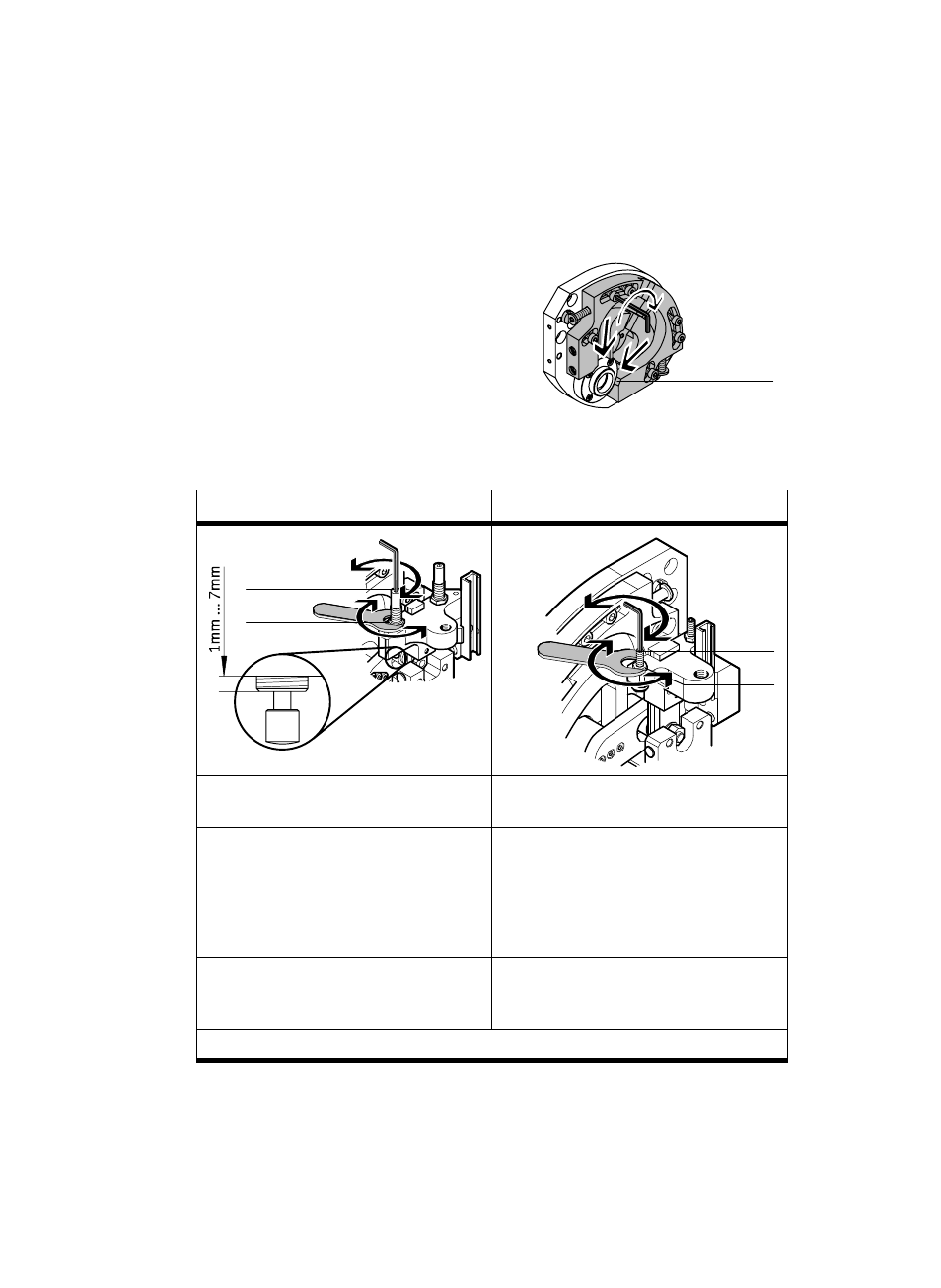

Pour le réglage approximatif de la position intermédiaire :
HSW−10−... HSW−12/16−...
(B)
(A)
(D)
(C)
1. Desserrer le contre−écrou (A) de
l’amortisseur.
1. Serrer le contre−écrou (C) de la vis de
butée.
2. Visser à l’aide de la clй а six pans
l’amortisseur (B) en maintenant le
contre−écrou jusqu’à ce que la position
de prise soit atteinte.
(
Remarque : l’amortisseur ne peut préĆ
senter une saillie de 1 à 7 mm).
2. Visser à l’aide de la clй а six pans la vis
de butée (D) en maintenant le contre−
écrou jusqu’à ce que la position de
prise soit atteinte.
3. Serrer le contre−écrou
(couple de serrage : 0,4 Nm).
3. Serrer le contre−écrou :
Couple de serrage HSW−12 : 1,2 Nm
Couple de serrage HSW−16 : 2,0 Nm
4. Répéter l’opération pour le réglage de la position de dépose.
Fig. 16
Fig. 15
7
