Elektrisk montering
Vid användning av cylindergivare SME/SMT−8
för avkänning av ändlägesposition:
1. Ta bort skyddslocket till hanterings−
modulen.
2. Säkerställ att stötdämparna är helt
iskruvade (leveransskick för HSW−12/16).
3. Stick in cylindergivaren i spåret på
givarskenan (A).
Aktiveringen av den elektriska
cylindergivaren sker via magneterna i
anslagsskruvarna (B) resp. i nock (C)
(för HSW−10).
4. Fäst cylindergivaren i ändläget. En efterjustering av stötdämparen är inte
nödvändig.
5. Sätt fast hanteringsmodulens skyddslock.
Notera
Kablar till cylindergivaren får inte befinna sig i hanteringsmodulens
arbetsområde.
S Säkra kabeln med kabelhållaren. Montera kabeln längs styrskenan på sidan.

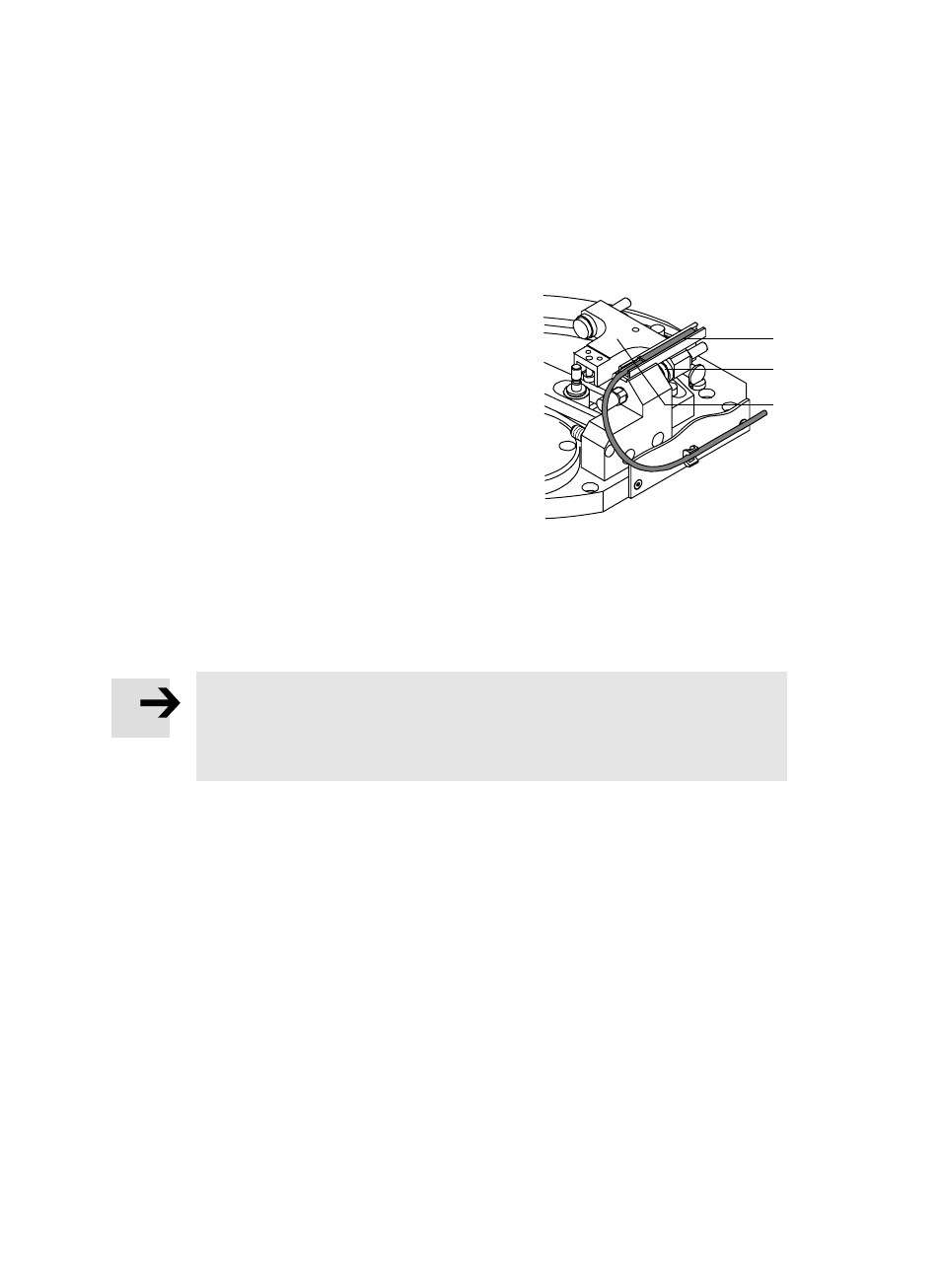

Bild 20
(A)
(B)
(C)
