HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Français
94
1 Organes de transmission et de raccordement
1
2
3
4
5
aJ
9
8
7
6
1
Elément de butée pour le réglage de la
course :
Ĉ Amortisseurs hydrauliques/butée
fixe à HSW−10−...−AP/−AS
Ĉ Vis de butée sur HSW−12/16−...−AP
2
Levier pivotant
3
Coulisse avec guidage de voie
4
Vis de réglage de l’angle
5
Rainure pour capteur de proximité
SMx−8
6
Guidage linéaire (chariot de guidage)
7
Palier rotatif
8
Butée à ressort
9
Butée de fin de course :
Ĉ Vis de butée sur HSW−10
Ĉ Amortisseur hydraulique/butée fixe sur le
HSW−12/16−...−AP/−AS
aJ
Plaque de montage avec orifices de perçage
et abaissement de centrage pour les vis de
fixation

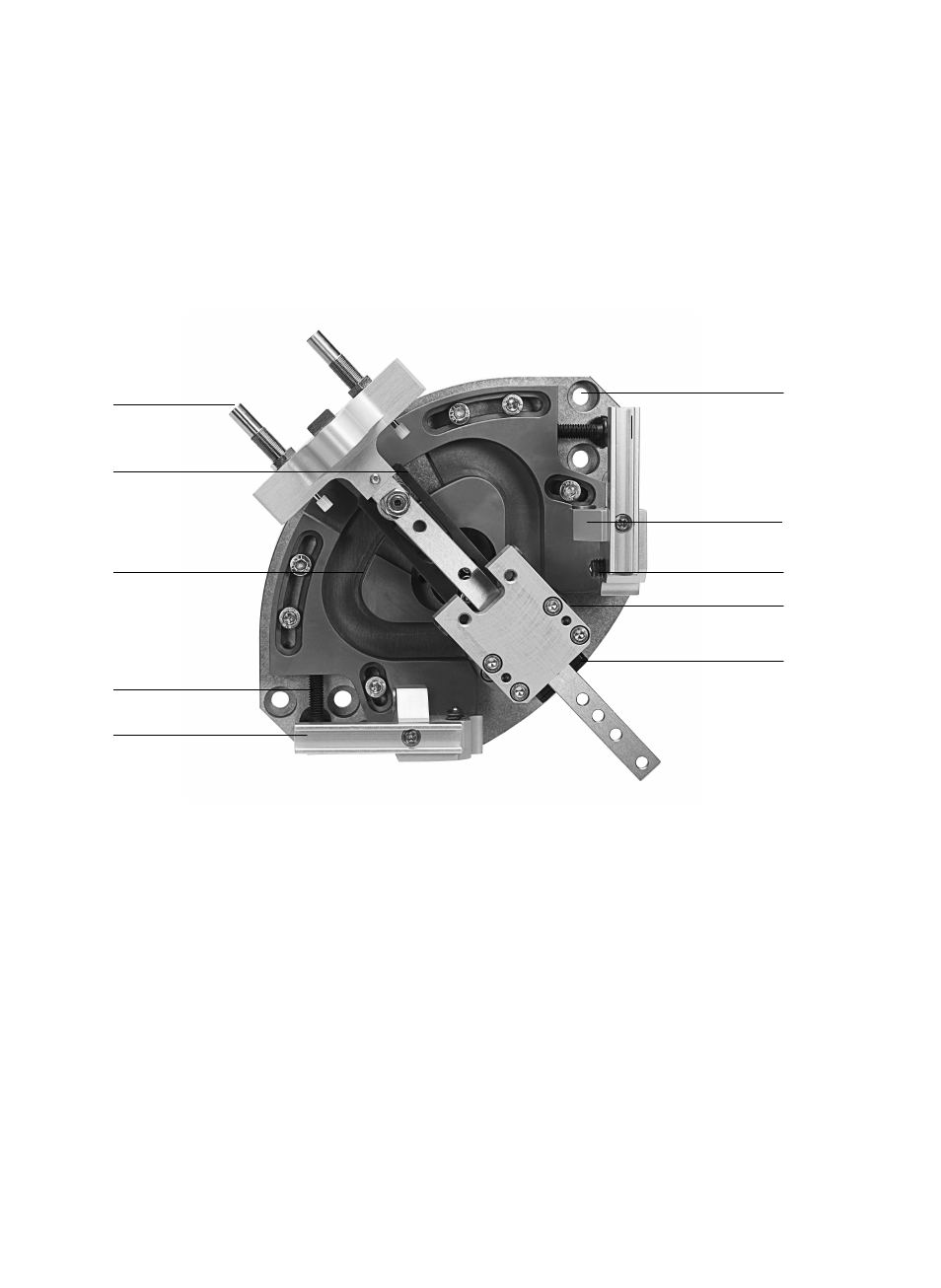

Fig. 1 : Organes de commande et de raccordement HSW (vue de face)
