Instalación eléctrica
Utilice detectores de proximidad SME/SMT−8
para interrogar las posiciones finales:
1. Retire la tapa protectora del módulo
manipulador.
2. Asegúrese de que los amortiguadores
estén atornillados completamente
(tal como se suministra de fábrica) en
HSW−12/16).
3. Introduzca el detector de proximidad en
la ranura del raíl para detectores (A).
El interruptor de proximidad eléctrico es
accionado por imanes en el tornillo de
tope (B) y el tetón (C) (en HSW−10).
4. Fije el detector de proximidad en la posiĆ
ción final. No es necesario un subsecuente
ajuste de los amortiguadores.
5. Fije la tapa protectora del módulo manipulador.
Por favor, observar
Los cables de los detectores de proximidad no deben quedar en la zona de
trabajo del módulo manipulador.
S Asegure los cables utilizando cintas para cables. Tienda el cable alejado del
costado a lo largo del raíl de guía.

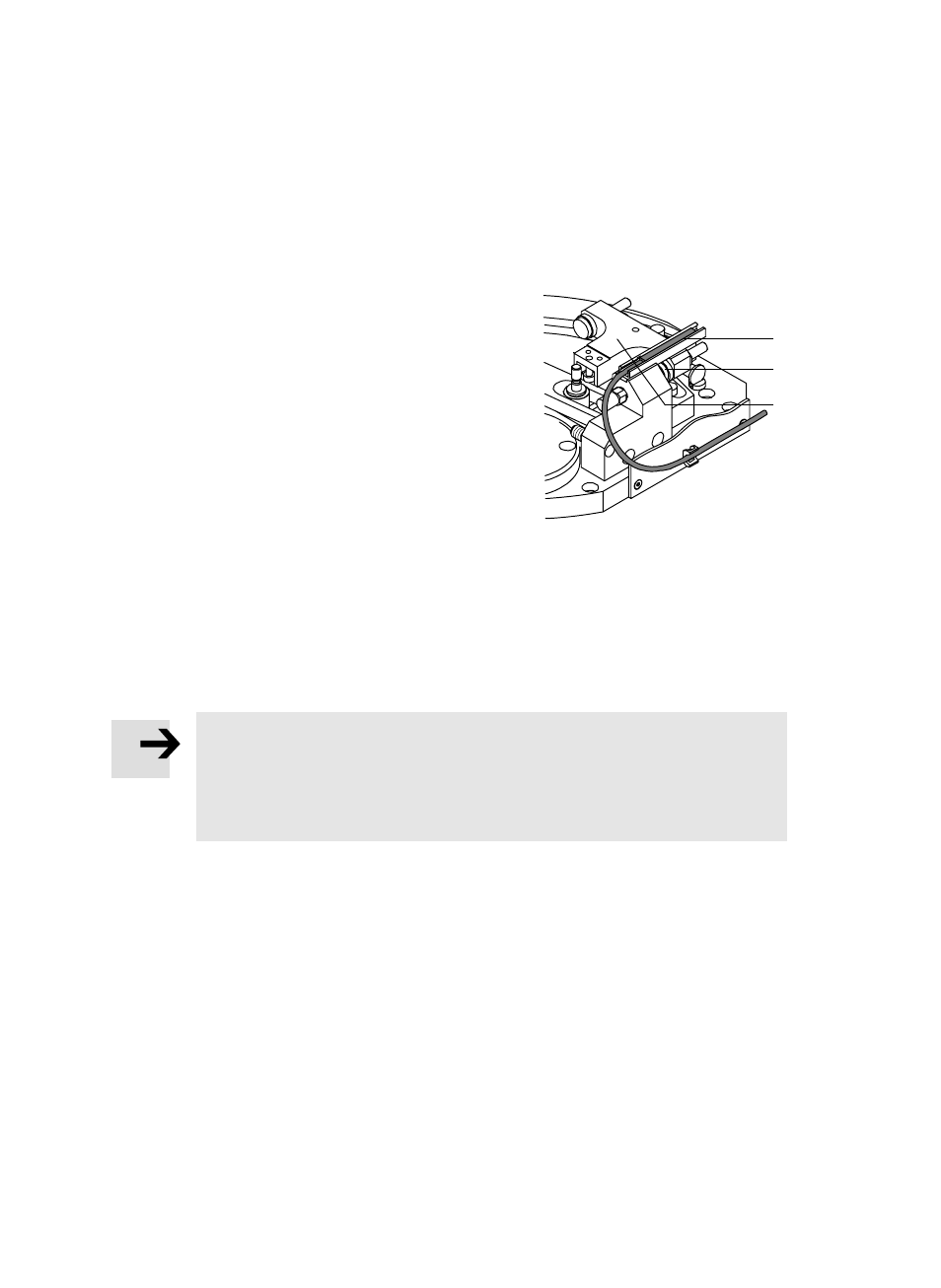

Fig. 20
(A)
(B)
(C)
