Per ottenere un allineamento perfetto:
3. Premere i componenti della coulisse 3
contro il supporto rotante 7ā, serrando
contemporaneamente le viti di fissaggio
dei componenti della coulisse.
La coppia di serraggio è:
ć per HSW−10ā:
3 Nm
ć per HSW−12/16ā: 6 Nm

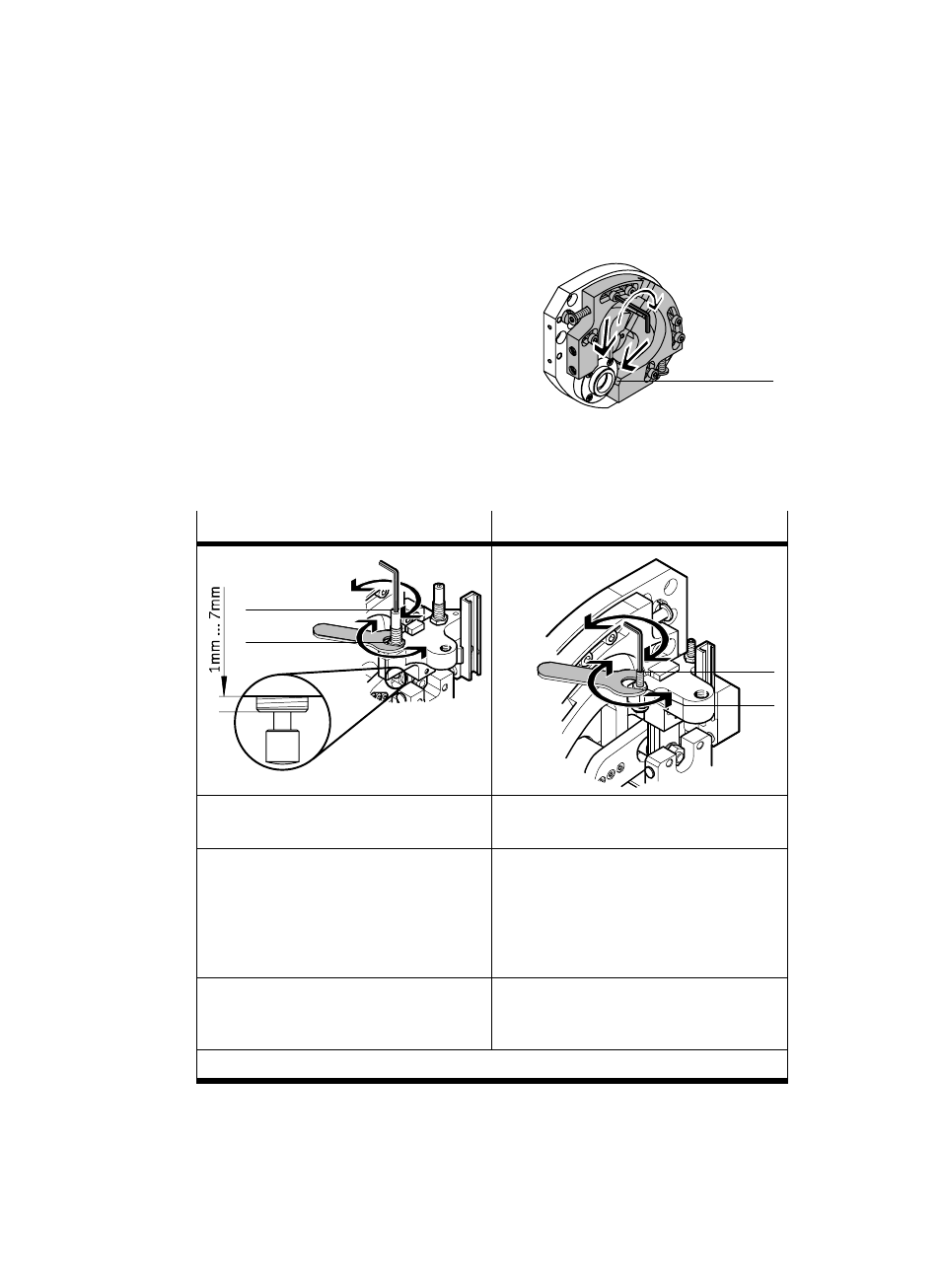

Regolazione di precisione dei finecorsa:
HSW−10−... HSW−12/16−...
(B)
(A)
(D)
(C)
1. Allentare il dado di bloccaggio (A)
dell’ammortizzatore.
1. Allentare il dado di bloccaggio (C) della
vite di arresto.
2. Servendosi di una chiave a brugola,
girare l’ammortizzatore (B) tenendo
fermo il dado di bloccaggio fino a
raggiungere la posizione di prelievo.
(
Nota: l’ammortizzatore può sporgere
solo nell’intervallo 1 Ū 7 mm).
2. Servendosi di una chiave a brugola
girare la vite di arresto (D) tenendo
fermo il dado di bloccaggio fino a
raggiungere la posizione di prelievo.
3. Serrare il dado di bloccaggio
(coppia di serraggio: 0,4 Nm).
3. Serrare il dado di bloccaggio:
Coppia di serraggio HSW−12: 1,2 Nm
Coppia di serraggio HSW−16: 2,0 Nm.
4. Ripetere le operazioni per la regolazione della posizione di deposito.
Fig. 16
Fig. 15
