HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Italiano
130
Montaggio delle parti meccaniche
L’HSW viene fornito preassemblato pronto per l’uso.
S Prima del montaggio, rimuovere eventualmente la copertura di protezione.
S Assicurarsi che dopo il fissaggio sia disponibile spazio libero sufficiente per il
montaggio dei componenti.
S Montare innanzitutto i componenti e, nell’HSW−...−AS, l’attuatore esterno.
S Assicurarsi che la superficie di fissaggio sia in grado di sostenere il peso
dell’HSW.
S Fissare l’HSW solamente su una superficie piana e rigida.

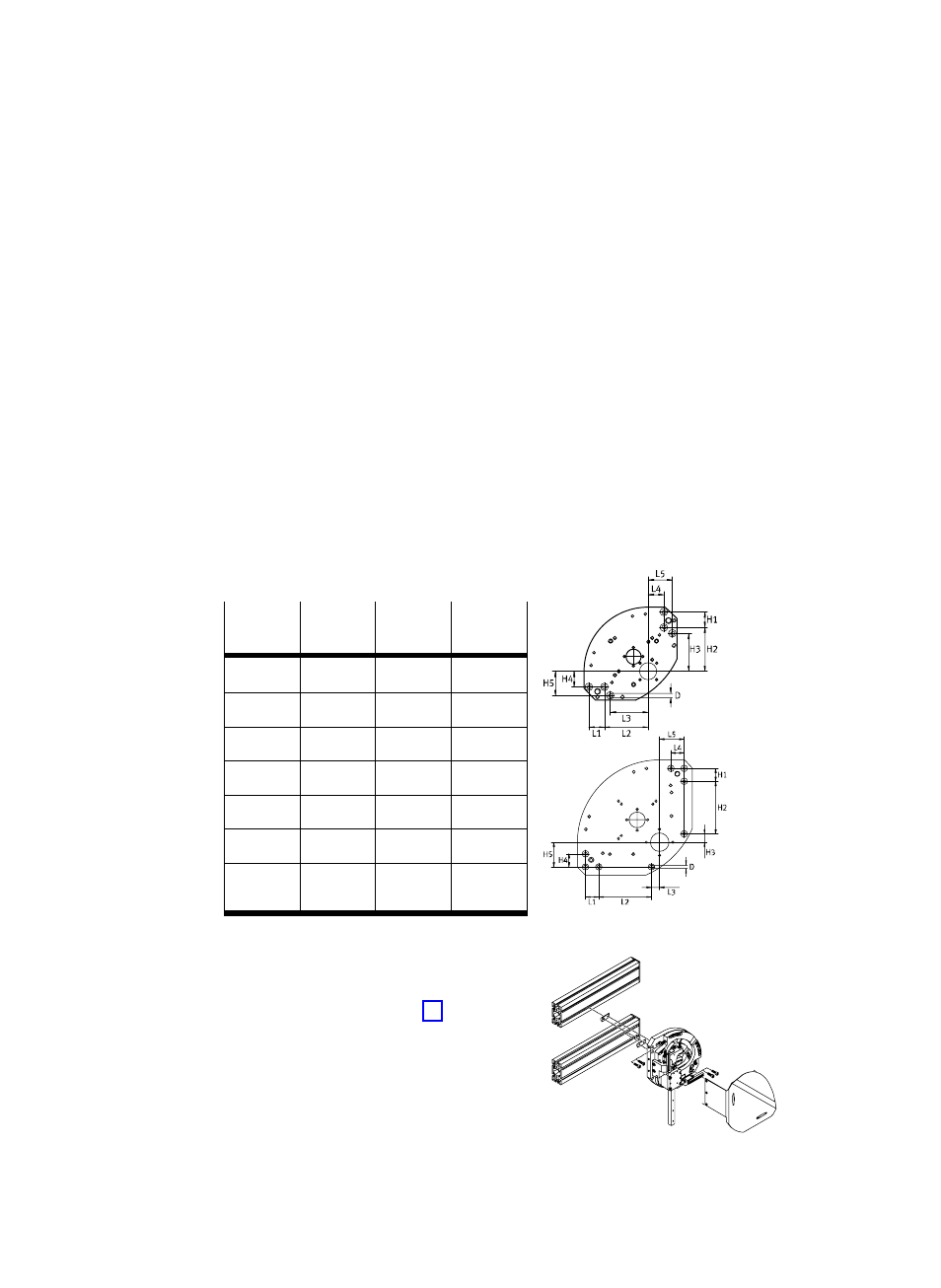

S Fissare il modulo a scelta in uno dei seguenti modi:
ć fissaggio diretto mediante fori passanti
e bussole di centratura della sottobase.
[mm] HSW−
10−... HSW−
12−... HSW−
16−...
H1 = L1 20 20 20
H2 = L2 56,5 80 100
H3 = L3 49 12,5 12
H4 = L4 20 20 20
H5 = L5 31 37,5 50
Ø D 5,5 5,5 5,5
Numero
di viti min. 2 min. 4 min. 4
Fig. 7
ć Fissaggio sul retro della sottobase con
tasselli scorrevoli HMBN−8 ai profili
portanti HMBS (esempio: Fig. 8).
Fig. 6
Fig. 8
