Einbau mechanisch
Das HSW wird einbaufertig montiert geliefert.
S Entfernen Sie vor der Montage ggf. den Schutzdeckel.
S Stellen Sie sicher, dass nach der Befestigung genügend Freiraum für die
Montage der Komponenten vorhanden ist.
S Montieren Sie zuerst die Anbaukomponenten und bei HSW−...−AS den externen
Antrieb.
S Stellen Sie sicher, dass die Befestigungsfläche das Gewicht des HSW tragen
kann.
S Befestigen Sie das HSW nur auf einer ebenen, starren Fläche.
S Wählen Sie eine der folgenden Befestigungsarten:

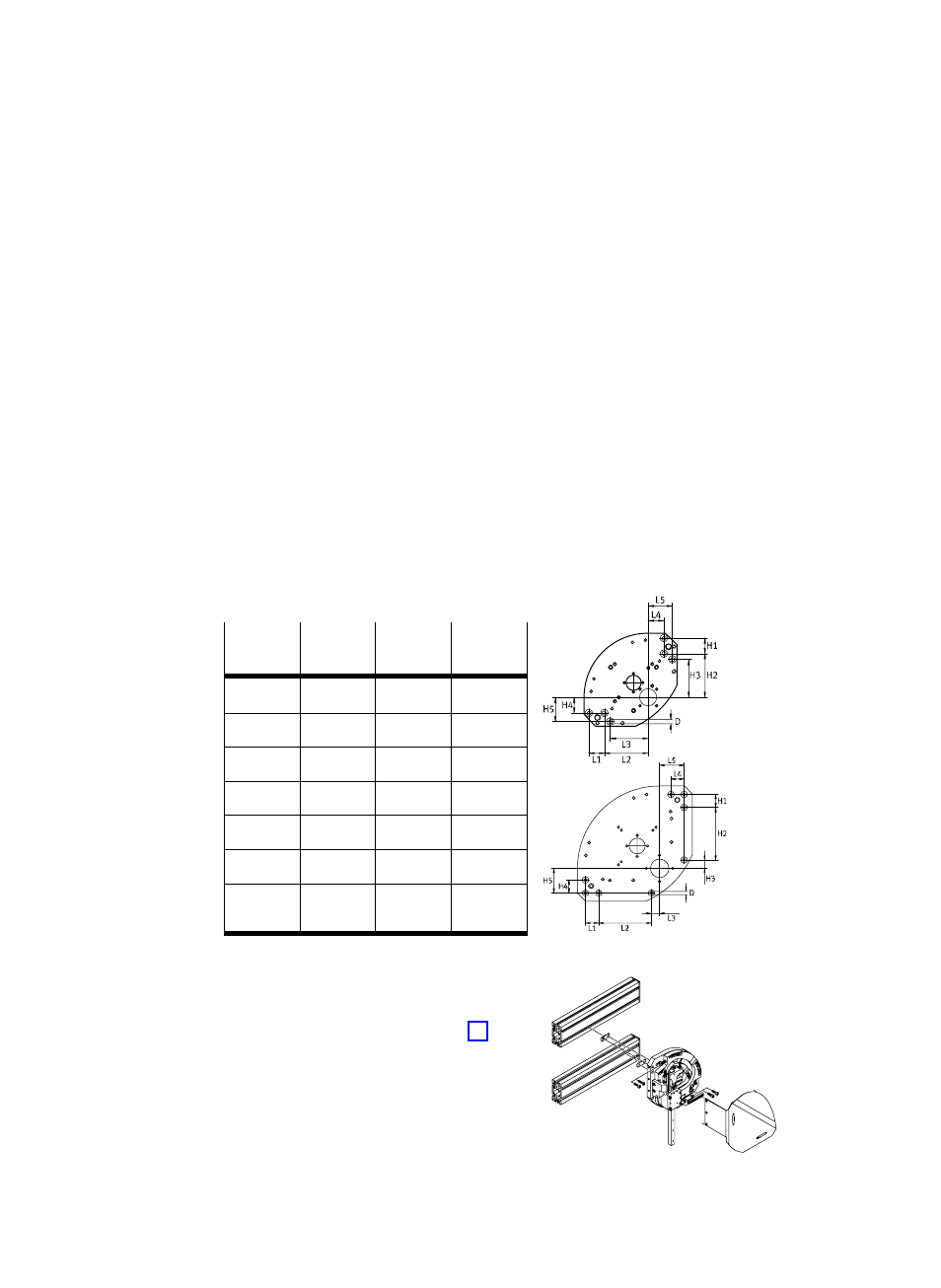

ć Direkt−Befestigung über die Durchgangsbohrungen und Zentrierhülsen der
Grundplatte.
[mm] HSW−
10−... HSW−
12−... HSW−
16−...
H1 = L1 20 20 20
H2 = L2 56,5 80 100
H3 = L3 49 12,5 12
H4 = L4 20 20 20
H5 = L5 31 37,5 50
Ø D 5,5 5,5 5,5
SchrauĆ
benzahl Min. 2 Min. 4 Min. 4
Bild 7
ć Befestigung an der Rückseite der
Grundplatte mit Nutensteinen HMBN−8
an Profilsäulen HMBS (Beispiel: Bild 8)
Bild 6
Bild 8
