HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Italiano
131

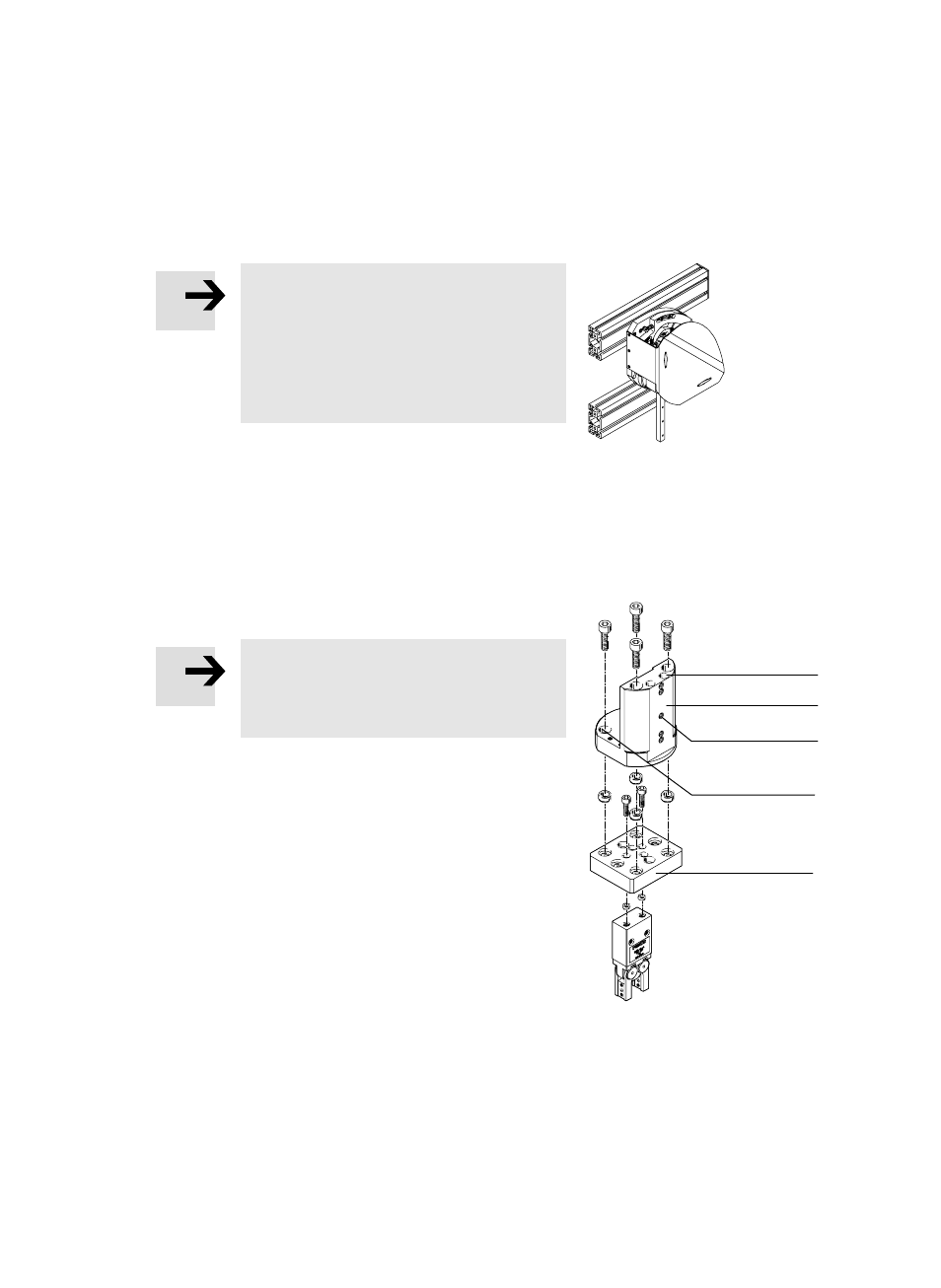

Nota
S Tenere presente che per fissare in modo
stabile l’HSW−16 sono necessari due
profili portanti.
S Posizionare l’HSW in modo che gli eleĆ
menti operativi risultino accessibili in
qualsiasi momento.
S Verificare che siano presenti le seguenti
condizioni:
ć un montaggio senza deformazioni.
ć spazio sufficiente per collegare linee e tubi di alimentazione.
S Stringere le viti di fissaggio con lo stesso grado di serraggio.
Montaggio del carico
Nota
S Tenere conto che la massa di carico
ammessa venga ridotta della massa dei
componenti (ad es. kit di adattatori).
Montaggio dei componenti:
S Impiegare il kit di adattatori HAPG−69...72
con:
ć supporto universale per i diversi tipi di
HSW (B).
ć due canaline di guida dei tubi (A) e il
foro per fascette serracavi (C).
Sul supporto universale (D) è stata realizĆ
zata una configurazione standard dei fori
tale da consentire il montaggio dei proĆ
dotti Festo scelti per l’applicazione, quali
ad es. le pinze.
S Verificare la necessità di inserire altri elementi di fissaggio e kit di adattatori
HAPG (E). Per una panoramica di questi componenti consultare la documentaĆ
zione di vendita relativa all’HSW.
Fig. 9
Fig. 10
(A)
(B)
(C)
(D)
(E)
