HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Español
70
Instalación mecánica
El HSW se suministra listo para montar.
S Si es necesario, retirar la tapa de protección antes del montaje.
S Asegurarse de que, tras las fijación, hay espacio suficiente para montar los
componentes.
S Fije primero los componentes añadidos y para el HSW−...−AS el accionamiento
externo.
S Asegúrese de que la superficie de montaje puede soportar el peso del HSW.
S Fije el HSW sólo sobre una superficie plana y rígida.

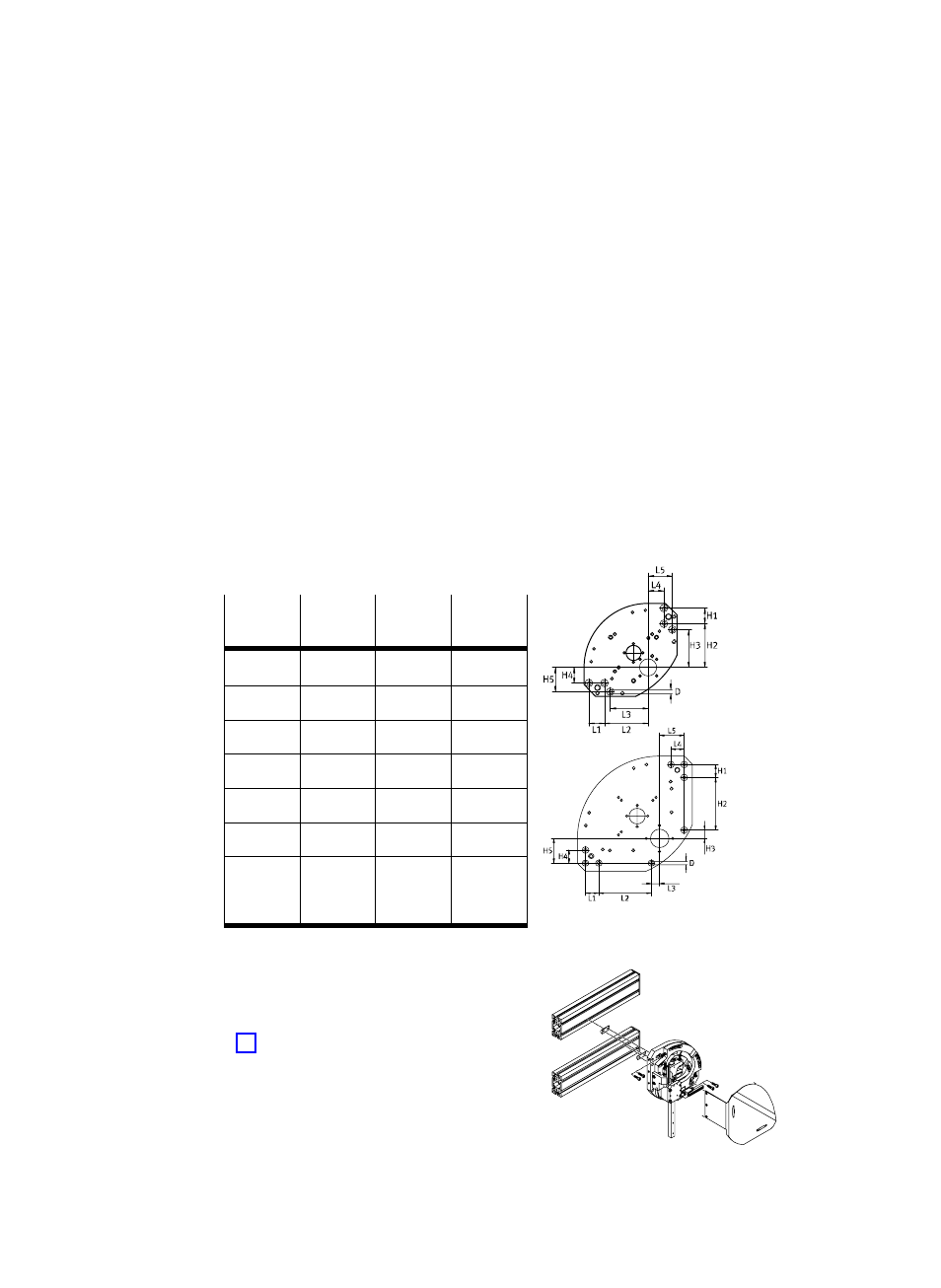

S Elija uno de los siguientes métodos de fijación:
ć Fijación directa por medio de agujeros pasantes y casquillos de centraje en
la placa base.
[mm] HSW−
10−... HSW−
12−... HSW−
16−...
H1 = L1 20 20 20
H2 = L2 56,5 80 100
H3 = L3 49 12,5 12
H4 = L4 20 20 20
H5 = L5 31 37,5 50
Ø D 5,5 5,5 5,5
Número
de
tornillos Mín. 2 Mín. 4 Mín. 4
Fig. 7
ć Fijación a la parte posterior de la placa
base con tuercas deslizantes HMBN−8
a columnas perfiladas HMBS (ejemplo:
Fig. 8).
Fig. 6
Fig. 8
