HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Svenska
154

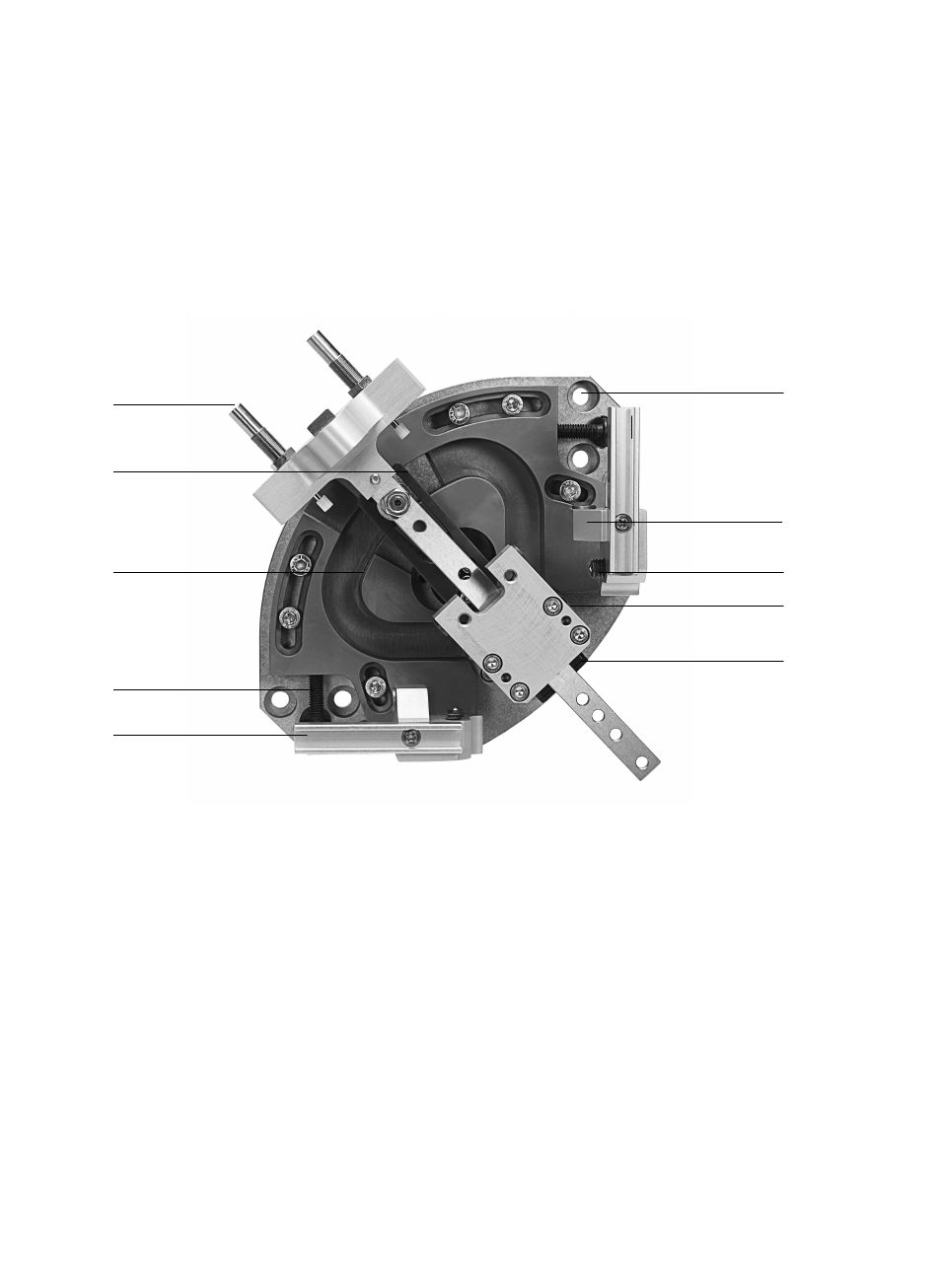

1 Komponenter och anslutningar
1
2
3
4
5
aJ
9
8
7
6
1
Ändlägesdämpning:
Ĉ Hydraulisk stötdämpare/Fast anslag
för HSW−10−...−AP/−AS
Ĉ Anslagsskruv för HSW−12/16−...−AP
2
Svängarm
3
Kuliss med kurvstyrning
4
Justerskruv för vinkelinställning
5
Spår för cylindergivare SMx−8
6
Linjärstyrning (styrvagn)
7
Vridlager
8
Fjädertryckstycke
9
Ändlägesanslag:
Ĉ Anslagsbultar för HSW−10
Ĉ Hydraulisk stötdämpare/fast anslag
för HSW−12/16...−AP/−AS
aJ
Bottenplatta med försänkta hål för fästskruvar
Bild 1: Komponenter och anslutningar HSW (framifrån)
