HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Italiano
132
Nota
Le risonanze interne provocate da oscillazioni del carico possono causare dei
danni.
S Si raccomanda pertanto di avvicinare i baricentri del carico quanto più
possibile agli assi di simmetria della guida lineare e al centro di rotazione del
supporto.

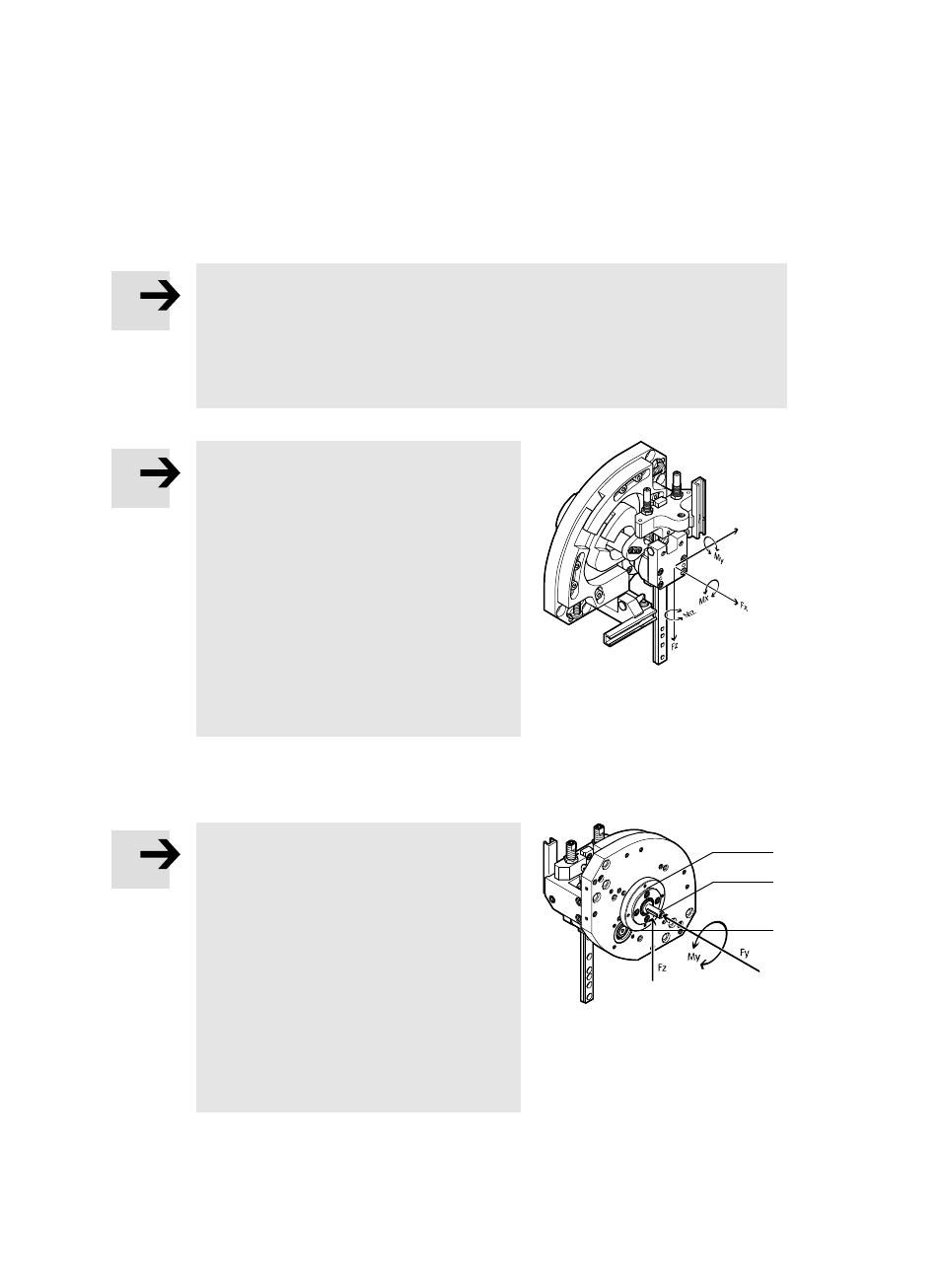

Nota
La presenza di forze e momenti troppo
elevati danneggiano irreparabilmente
l’attuatore e le parti meccaniche.
S Accertarsi che vengano rispettati i limiti
massimi consentiti dei seguenti paraĆ
metri:
Ĉ forza Fx, Fy, Fz
ć momenti Mx, My e Mz
Il punto base per forze e momenti è
rappresentato dal centro della guida
lineare sulla slitta di guida. Vedere in
proposito il capitolo Dati tecnici".
Montaggio di un attuatore esterno per il
modulo HSW−...−AS:
Nota
S Utilizzare un attuatore con coppia
motrice uniforme senza sollecitazione
d’urto.
S Accertarsi che vengano rispettati i limiti
massimi consentiti dei seguenti paraĆ
metri:
ć forza assiale e radiale Fy e Fz
ć coppia motrice My
Il punto base per forze e coppie è
rappresentato dal centro dell’albero.
Vedere in proposito il capitolo Dati
tecnici".
Fig. 11
Fig. 12
(A)
(B)
(C)
