S Kontrollera manuellt efter varje justering (utan tryck på vriddonet)
ć att önskat ändläge uppnås
ć att kulissdelarna är utan förskjutning.
S Vrid också den rörliga massan till
ändlägena
ć för hand eller
ć vid vriddonet med insex (blocknyckel
vid HSW−10; se Bild 17).
S Se till att de dubbla rullarna kan köras
fritt i kurvstyrningen.
S Justera vid behov kulissdelarna utan
förskjutning.
S Sätt fast hanteringsmodulens skyddslock.
Pneumatisk montering
Anslutning av vriddon för HSW−...−AP:
S Använd strypbackventiler av GRLA för att
ställa in vridhastigheten.
Hastigheten reduceras genom att strypa
avluftningen.
S Skruva i de båda strypbackventilerna i
vriddonet.
S Anslut vriddonet.
Anslutning av påbyggnadskomponenter:
S Se till att rörliga pneumatikslangar och
elektriska ledningar dras säkert (exempel
Bild 19). Installationsbyggsatsen MKRP
(se kapitlet Tillbehör) möjliggör en säker
dragning av slangar och ledningar i en
flexibel installationsslang.

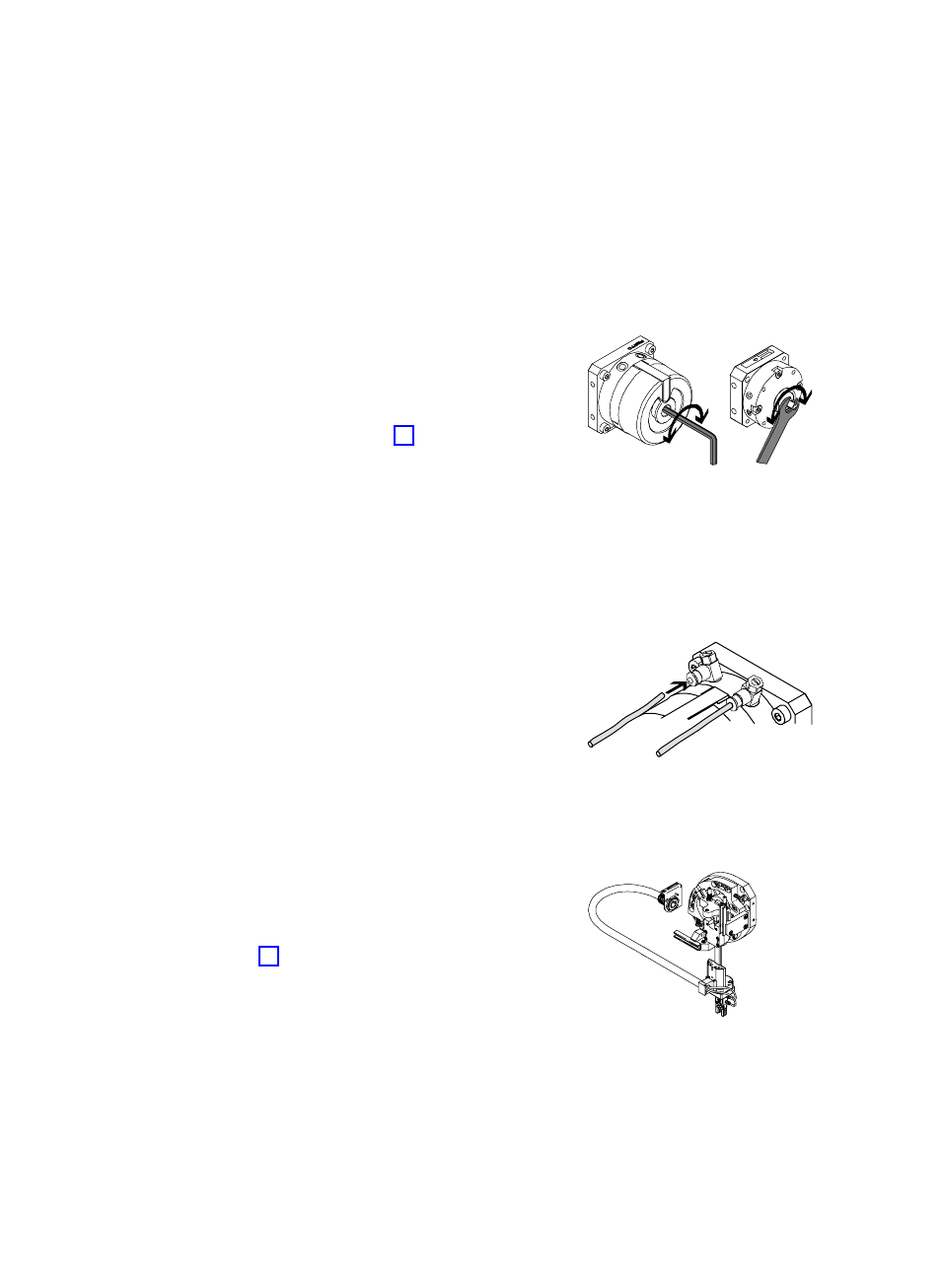

Bild 17
Bild 18
Bild 19
